本站點上使用的主要術語和定義
*額定容量(R.C.)
在規定技木指標圍內能夠測量的最大負荷。也稱為額定載荷、額定負荷。
*推薦外加電壓
使用上最適合的外加電壓
*最大外加電壓
不會使特性發生變化的最大外加電壓。
*輸入阻抗
傳感器未加載荷時,輸入端子開路狀態下測量的輸入端子間阻抗值。
*輸出阻抗
傳感器未加載荷時,輸入端子開路狀態下測量的輸出端子間阻抗值
*輸入輸出阻抗
指從輸入端子及輸出端子看到的阻抗值,僅在描述輸入輸出電阻的標稱值時使用
*額定輸出(R.O)
加額定載荷時與無載荷時,傳感器輸出信號的差值,透常以單位mV/V、mA (每1V外加電壓的輸出)或當量應變等表示。
*滿量程(FS)
可測量的最大值.
*零點平衡
未加載荷時傳感器的輸出值對額定輸出的百分比。通常以單位mV/V、應變換算值表示。
*絕緣阻抗
轉換器的電路與主體間的直流阻抗值。
*溫度補償范圍
為了使輸出及零點的溫度影響保持到產品規格規定的數值而進行補償?shù)臏囟确秶?/p>
*允許溫度范圍
不會使轉換器的特性產生永久變化的使用范圍
*允許過載
超過額定容量,偏離產品規格,但不會使產品特性發生永久改變的范圍內的負載。以相對于額定容量的百分比表示。
*極限過載
傳感器能承受的不會使其發生結構上損傷的最大負載。也稱為最大允許過載
*零點溫漂
在未加載荷的狀態下,由于環境溫度變化引起的零點平衡變化。
*輸出溫度影響
由于環境溫度變化引起的額定輸出變化。
*推薦緊固扭矩
使用上最適合的緊固扭矩范圍。
*最大緊固扭矩
不會造成結構上損傷,能夠擰緊的最大緊固扭矩
*額定位移量
施加了額定載荷時,荷重計距無載荷時受力位置的位移量。

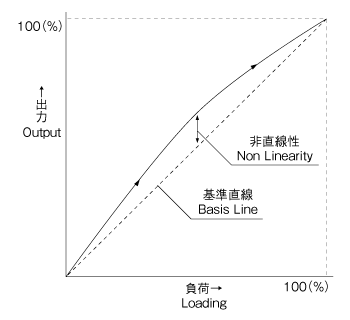

*非線性
由空載荷的輸出值與額定載荷時輸出值決定的基準直線,與增加負荷時實際輸出值間的最大偏差對于額定輸出值的百分比。

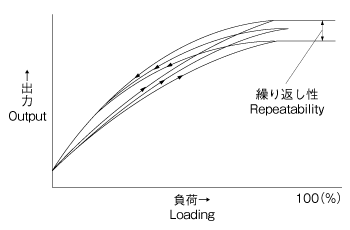

*重復性
在相同負載條件下,對傳感器反復施加相同負載時的最大輸出差。通常在額定負載下測量,以該值對額定輸出平均值的百分比來表示。

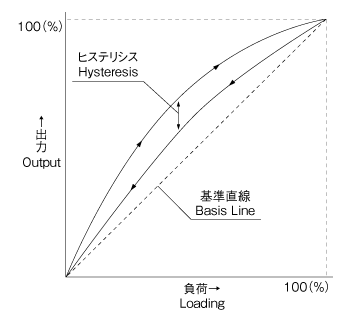

*滯后
將載荷逐漸增加到額定載荷然后再逐漸卸載,反復動作時,在同一試驗中輸出量最大差值對額定輸出值的百分比。
注意:
輸出的電壓顯示與應變顯示
在轉換器的輸出電壓顯示中使用的mV/V,表示相對于1V電橋電壓的輸出電壓(mV) 。該電壓與應變量(x 10-6)的關系為1mV/V=2000x 10-6“應變。
參考資料:日本工業標準(JIS
