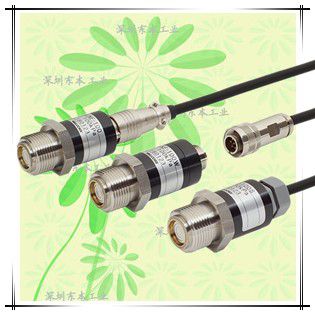

VNF傳感器
フラッシュタイプ低圧用圧力センサ(接液部SUS316L)
量程：100kPa～1700kPa
100kPa abs～1700kPa abs
1：接液部がフラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒體の測定に最適
2：受圧接液部材質にSUS316Lを使用しており、幅広い媒體の測定が可能
3：隔膜構造により低圧側も高精度に測定可能(非直線性±0.25%R.C.)
4：ゲージ圧基準と絶対圧基準をご用意
| 測定媒體 | 水?油?ガス等SUS316Lを腐食させない媒體 |
|---|---|
| 測定種類 | 正圧?連成圧?負圧および絶対圧の測定が可能 |
| 定格容量 | 100～1700kPaおよび100～1700kPa abs |
詳細信息
仕様
| 定格出力 | 100±30mV/1mA |
|---|---|
| 非直線性 | ±0.25%R.C. |
| ヒステリシス | ±0.05%R.C. |
| 推奨印加電流 | 1mA |
| 最大印加電流 | 1.5mA |
| 入力抵抗 | 3.2～4.8kΩ |
| 出力抵抗 | 4.0～6.0kΩ |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 溫度補償範囲(測定媒體溫度) | 0～70℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -40～125℃(結露、氷結不可) |
| 許容過負荷 | 200%R.C. |
| 限界過負荷 | 300%R.C. |
| 零點の溫度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 出力の溫度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 推奨締め付けトルク | 20N?m |
| 最大締め付けトルク | 30N?m |
| 接続ネジ | G3/4 |
| 受圧接続部材質 | SUS316L |
| ケーブル | 4芯シールド(耐油)ケーブル 3m標準 φ6mm ゲージ圧タイプの最大測定レンジ500kPa以下は、φ6.5mmチューブ入りケーブル使用 |
| 質量 | 約170g(ケーブル含まず) |
| 付屬品 | P-24 4種D 1個 試験成績書 1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VNF | フラッシュタイプ低圧用圧力センサ(接液部SUS316L) ※接続ネジ:G3/4 | |
| 2.定格容量 | 100 | ゲージ圧:100kPa | (※1)防水コネクタ?ケーブル直出し選択時 φ6.5mmチューブ入りケーブル使用 | |
| 200 | ゲージ圧:200kPa | |||
| 700 | ゲージ圧:700kPa | |||
| 1700 | ゲージ圧:1700kPa | |||
| 100A | 絶対圧:100kPa abs | |||
| 200A | 絶対圧:200kPa abs | |||
| 700A | 絶対圧:700kPa abs | |||
| 1700A | 絶対圧:1700kPa abs | |||
| 3.ケーブル接続形狀 | 無記入 | 標準コネクタ IP40相當 | ||
| W | 防水コネクタ IP56相當 | |||
| S | ケーブル直出し IP54相當 | |||
| 4.ケーブル長さ | 3m | 3m 標準 | ||
| 5m | 5m | |||
| 10m | 10m | |||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | |||

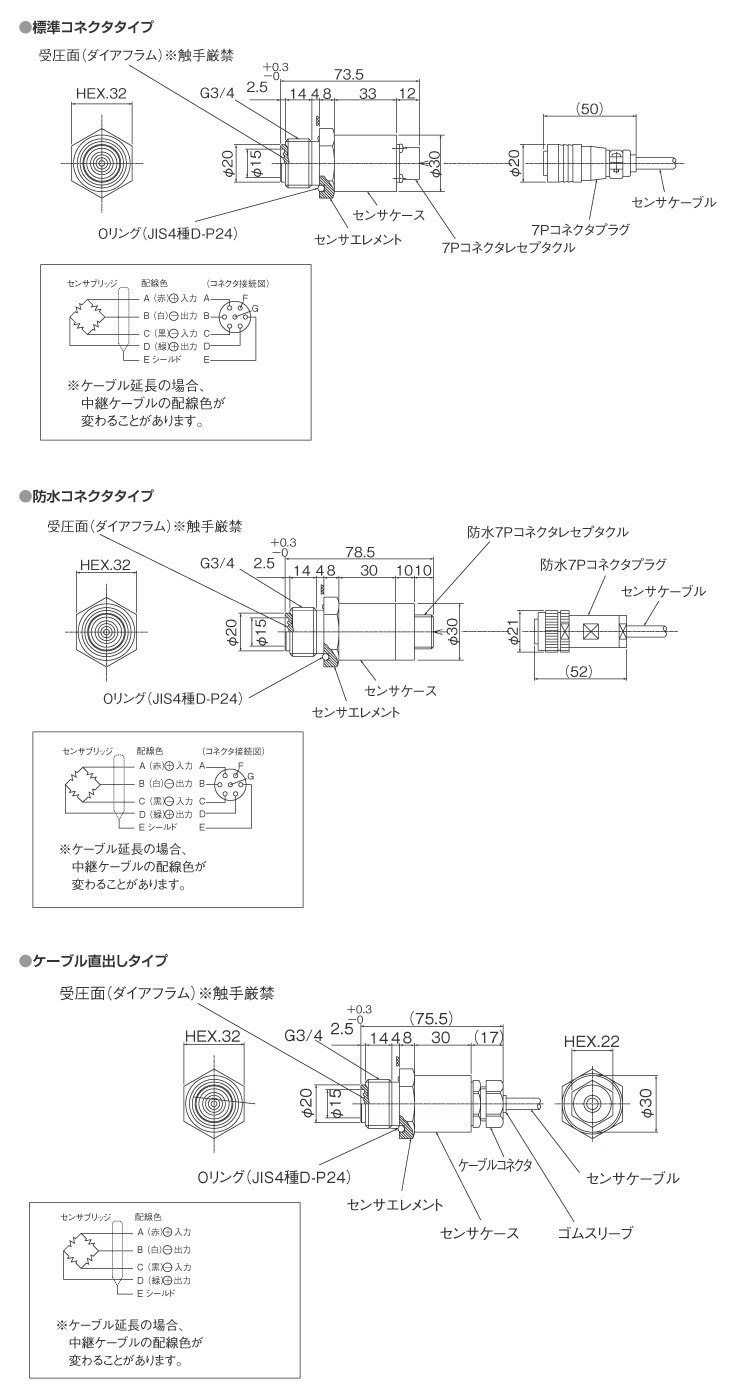

外形寸法（単位：mm）
