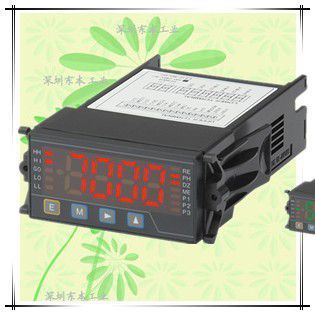

VMM7（N）
DIN 36×72型高速數字面板儀表、小型、多種輸入信號
1000次/秒MAX.采樣的高速類型、可以通過LED顯示變綠/紅來直觀判斷
應變計輸入是（1～5V，±5V，4～20mA，±20mA）的多類型
采樣速度最高為1000次/秒的高速型
帶模擬輸出的機型是（0～1V，0～10V，1～5V，4～20mA）的可任意換算的多功能類型
實現小型形狀72（W）×36（H）DIN尺寸和節省空間以及高約16mm文字的大型監視器
LED顯示可以根據顏色來判斷綠色和紅色的變色判定結果
標準配置有比較設定輸出5點及各種功能
“啟動保持”“數字零”“峰值保持”“圖形選擇”
數々の機能
パターンセレクト機能
パターンセレクト機能とはスケーリングデータおよびコンパレータデータを最大8パターン記憶することができ、使用するパターンを任意に設定することができます。
パターンセレクト制御はコンディションデータの設定により端子制御と前面キーによる操作とがあります。端子制御の場合はP.SEL1～P/SEL3端子とCOM端子を短絡または同電位にすることによりP-1から最大P-8まで切り換えることができます。また、前面キー制御の場合はインクリメントキーを約3秒間押すことによりパターンを切り替えることができます。
スタートホールド機能
スタート/ホールド機能とは任意のタイミングで表示を止める機能でAタイプとBタイプがコンディションデータにより設定可能です。
Aタイプはフリーランモードで、フリーラン狀態からS/H端子をCOM端子に短絡または同電位にすることにより表示値および比較判定値を保持します。
Bタイプはワンショットモードで、ホールド狀態からS/H端子をCOM端子に短絡または同電位にすることにより表示値および比較判定値を1回出力します。
ピークホールド機能
ピークホールド機能とは最大値(ピークホールド)/最小値(バレーホールド)/最大値－最小値(ピークバレーホールド)の何れかを保持し、その値に対して各出力をする機能です。(これらの切り替えはコンディションデータにより設定します。)
PH端子とCOM端子を短絡または同電位にすることによりピークホールド機能がONとなります。
デジタルゼロ機能 (表示リセット機能)
デジタルゼロ機能とは強制的に表示を0にすることが可能な機能で、特にロードセル接続による荷重測定時、風袋分の差し引きに便利です。
表示リセット機能(デジタルゼロ機能)のON/OFF制御はコンディションデータの設定により端子制御と前面キーによる操作とがあります。
端子制御の場合はDZ端子とCOM端子を短絡または同電位にすることにより表示リセット機能がONとなります。また、前面キー制御の場合はシフトキーを約3秒間押すことにより機能がONとなります。
仕様
| 表示 | 7セグメントLED表示(文字高:約16mm) |
|---|---|
| 極性表示 | 演算結果が負の時に自動的に表示 |
| 表示範囲 | -9999～9999 |
| オーバーレンジ警告 | 表示範囲以上の入力信號に対してOVER又は-OVER |
| 小數點 | 任意の位置に設定可能 |
| ゼロ表示 | リーディングゼロサプレス |
| 外部制御 | P.SEL1～3,HOLD,PH,DZ(出力ユニットによる) |
| 使用溫度範囲 | 0～50℃ |
| 使用濕度範囲 | 35～85%RH（結露不可） |
| 保存溫度範囲 | -10～70℃ |
| 保存濕度範囲 | 60%RH 以下 |
| 電源 | AC電源:AC100～240V±10% DC電源:DC12V～48V±10% |
| 消費電力 | 8VA max.(AC電源ユニット) 7W max.(DC電源ユニット) |
| 耐電圧 | AC電源:電源端子-入力端子/COM/比較出力/BCD/RS通信端子間 AC1500V 1分間 |
| DC電源:電源端子-入力端子/COM/比較出力/BCD/RS通信端子間 DC500V 1分間 | |
| (共通)入力端子-比較出力/BCD/アナログ出力/RS通信端子間DC500V 1分間/ ケース-各端子間 AC1500V 1分間 | |
| 絶縁抵抗 | 上記端子間において DC500V 100MΩ以上 |
| 外形寸法 | 72mm(W)×36mm(H)×118mm(D) |
| 質量 | 約160g |
| 付屬品 | 取扱説明書1部 |
プロセス入力仕様
| 測定範囲 | レンジ 1V:1～5V レンジ 2V:±5V レンジ 2A:4～20mA レンジ 3A:±20mA |
|---|---|
| 表示 | オフセット:±9999 スケーリング:±9999 |
| 入力インピーダンス | レンジ 1V,レンジ 2V:約1MΩ レンジ 2A,レンジ 3A:約10Ω |
| 最大許容入力 | レンジ 1V,レンジ 2V:±100V レンジ 2A,レンジ 3A:±50mA |
| 確度 | レンジ 1V,レンジ 2V:±(0.03% of rdg +2digit)(23℃±5℃ 35～85%) レンジ 2A,レンジ 3A:±(0.1% of rdg +3digit)(23℃±5℃ 35～85%) |
| センサ電源 | DC24V±10% 25mA、もしくはDC12V±10% 25mA |
| サンプリング速度 | 約1000回/秒 |
（※）確度はサンプリング速度が20回/秒以下の場合に適用します。
比較出力仕様
| 制御方式 | マイクロコンピュータ演算方式 | |
|---|---|---|
| 判定値設定範囲 | -9999～9999 | |
| ヒステリシス | 各判定値に対して1～999digitの範囲で設定可能 | |
| 比較動作 | サンプリング速度による | |
| 比較條件 | 表示値>上上限判定値>上限判定値 | 判定結果:HH, HI |
| 上上限判定値≧表示値>上限判定値 | 判定結果:HI | |
| 上限判定値≧表示値≧下限判定値 | 判定結果:GO | |
| 下限判定値>表示値≧下下限判定値 | 判定結果:LO | |
| 下限判定値>下下限判定値>表示値 | 判定結果:LO, LL | |
| 設定條件 | 上上限判定値>上限判定値>下限判定値>下下限判定値 | |
| 比較リレー | 接點數量 | リレー接點×5 |
| 接點定格 | AC125V 0.3A（抵抗負荷） DC30V 1A（抵抗負荷） | |
| 機械的壽命 | 5000萬回以上 | |
| 電気的壽命 | 10萬回以上（抵抗負荷） | |
| フォトカプラ出力 | 出力數量 | フォトカプラ×5 |
| 出力定格 | シンク電流 50mA MAX. 印加電圧 30V MAX. 出力飽和電圧 50mA時 1.2V以下 | |
アナログ出力仕様
| 負荷抵抗 | 0～1V,0～10V, 1～5V:10kΩ以上 4～20mA:550Ω以下 |
|---|---|
| 確度 | ±(0.5% of FS) |
| リップル | 0～1V,0～10V, 1～5V:±50mVp-p 4～20mA:±25mVp-p |
| 変換方式 | PWM変換方式 |
| 分解能 | 最大13bit相當(出力表示設定に依存) |
| スケーリング | デジタルスケーリング |
| 応答時間 | 約0.5秒 |
RS-232C出力仕様
| 同期方式 | 調歩同期式 |
|---|---|
| 通信方式 | 全二重 |
| ボーレート | 38.4k～2.4k bps |
| スタートビット | 1bit |
| データ長 | 7bit/8bit |
| パリティ | 偶數/奇數/なし |
| ストップビット | 1bit/2bit |
| 文字コード | ASCⅡコード |
| 使用信號名 | TXD, RXD, SG |
| 接続臺數 | 1臺 |
| 路線長 | 15m |
| デリミタ | CR+LF/CR |
RS-485出力仕様
| 同期方式 | 調歩同期式 |
|---|---|
| 通信方式 | 2線式半二重 |
| ボーレート | 38.4k～2.4k bps |
| スタートビット | 1bit |
| データ長 | 7bit/8bit |
| パリティ | 偶數/奇數/なし |
| 誤り検出 | BCCチェックサム |
| ストップビット | 1bit/2bit |
| 文字コード | ASCⅡコード |
| 使用信號名 | 非反転(+)、反転(-) |
| 接続臺數 | 31臺 |
| 路線長 | 最大500m |
| デリミタ | CR+LF/CR |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VMM7 | DIN36×72型高速デジタルパネルメータ | ||
| 2.比較設定出力 | - | - | 設定數 | 出力種類 | |
| 4S | 4點(HH/H/G/L/LL) | リレー信號×5 AC125V 0.3A（抵抗負荷） DC30V 1A（抵抗負荷） | ※アナログ出力、RS-232C出力、 RS-485出力付の選択は不可 | ||
| 4SO | 4點(HH/H/G/L/LL) | フォトカプラ×5 シンク電流 50mA MAX. 印加電圧30V MAX. | - | ||
| 3.出力 | D | なし ※比較設定出力 | |||
| A | 1～5V or 0～1V or 0～10V or 4～20mAの4タイプ切替(スケーリング機能付) ※比較設定出力4SOとのみ組み合わせ可能 | ||||
| RS | RS-232C ※比較設定出力4Sの場合は選択不可 | ||||
| R1 | RS-485 ※比較設定出力4Sの場合は選択不可 | ||||
| 4.入力信號 | N | センサ供給電源24V 25mA | 1～5V or ±5V or 4～20mA or ±20mAの 4タイプ切換 (スケーリング機能付) | ||
| N1 | センサ供給電源12V 50mA | ||||
| 5.電源 | 7 | AC100～240V(±10%) | |||
| 8 | DC12～48V(±10%) | ||||

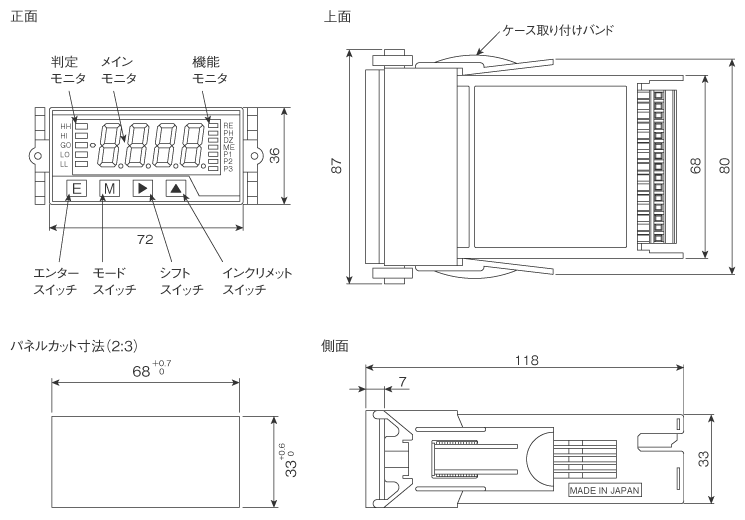

外形寸法（単位：mm）

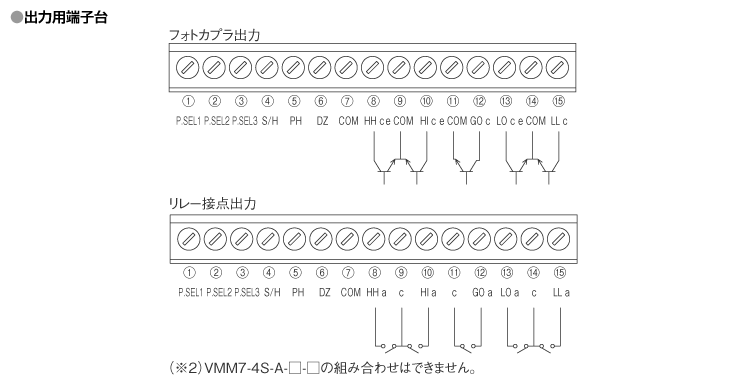

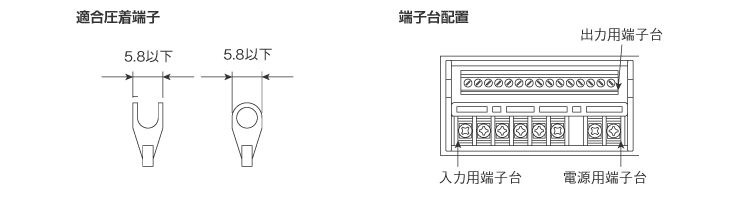

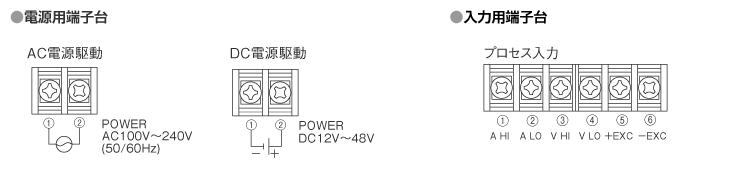

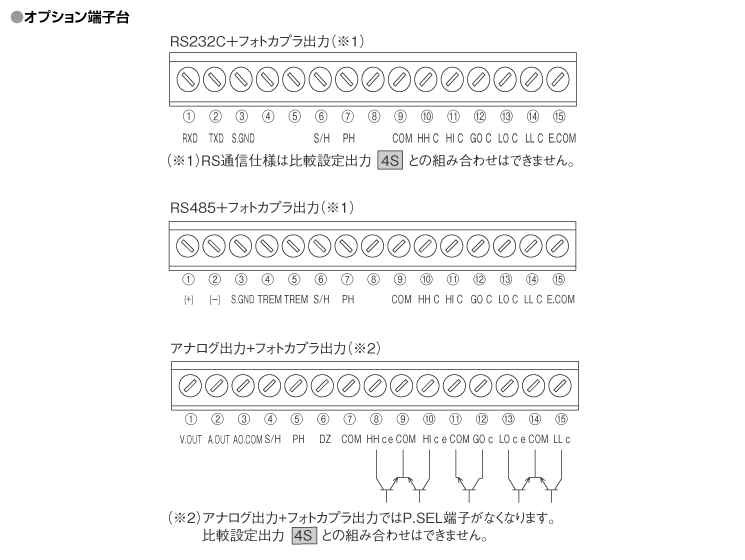

入出力ネジ端子接続図
外部制御端子間
| 內部回路 | 約5Vにてプルアップ（抵抗値 約10kΩ） |
|---|---|
| 制御信號HI | レベルCOM端子に対して4.2～5V |
| 制御信號LO | レベルCOM端子に対して0～0.4V |
| スターホールド | A type : COM端子と短絡、または同電位によりホールド B type : COM端子と短絡、または同電位により1回出力 |
| デジタルゼロ | COM端子と短絡、または同電位によりデジタルゼロ機能ON |
| ピークホールド | COM端子と短絡、または同電位によりピークホールド機能ON |
