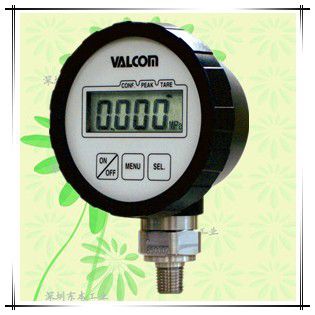

VPG8中?高圧用
電池式數學壓力計(中壓、高壓用)
量程:1MPa~100MPa
1:適用于波ブルドン管式圧力計的二次校準裝置
2:輕量,緊湊,高精度(精度±0.25% f.s.: 1mpa ~ 50mpa)防水類型(IP65相當)
3:根據峰值保持功能可以確認壓力峰值、±的變化壓力。
4:由于是電池驅動類型(單4堿性干電池),所以可以作為便攜式壓力計使用,電池交換也很簡單
5:可另外應對可追溯性文件
詳細信息
仕様
表示 | 4桁液晶(LCD)表示(最大-1999~2000)、文字高12.7mm |
---|---|
表示変換速度 | 125ms/250ms/500ms/1s/2s/5s/10sから選択 (初期設定 1sec)※高速になるほど電池壽命は減少 |
精度 | ±0.25%F.S.±1digit、±0.35%F.S.±1digit(2MPa)、±1%F.S.±1digit(100MPa) |
零點の溫度影響 | ±0.4%R.C./10℃(2~50MPaタイプ) ±1%R.C./10℃(100MPa) |
出力の溫度影響 | ±0.4%R.C./10℃(2~50MPaタイプ) ±1%R.C./10℃(100MPa) |
溫度補償範囲 (測定媒體溫度) | -10℃~55℃(2~50MPaタイプ) |
動作溫度範囲(注1) | 表示部:-10~55℃ センサ部:-10℃~70℃(2~50MPaタイプ)測定媒體溫度 -20℃~70℃(100MPa)測定媒體溫度 |
許容過負荷 | 150%R.C. |
耐久性 | 1000萬サイクル以上 |
電池壽命 | 約3000H(當社測定條件による)(※1) |
電源 | 単4アルカリ乾電池(LR03)2本 電源ON/OFFは前面のシートキーによる ローバッテリー警報:表示部にバッテリーマーク點燈 |
機能 | Tare(オートゼロ)、ピークホールド、最大/最小モニタ機能、移動平均機能 |
ケース材質 | ABS |
受圧接続部材質 | SUS630または15-5PH(析出硬化系ステンレス鋼) |
保護等級 | IP65相當 |

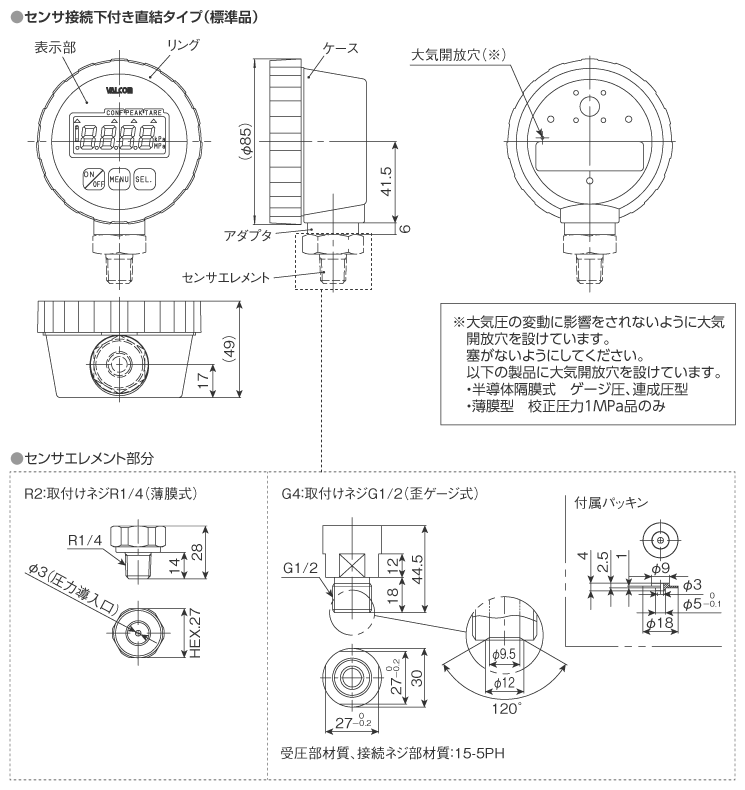

外形寸法 | φ85×49.4(D:突起部含まず) |
質量 | 約200g(電池含む) |
付屬品 | 取扱説明書 1部(和文または英文をご指定ください) 試験成績書 1部、モニター電池(※2) |
(注1)使用する乾電池の仕様をご確認の上、電池メーカーが定める使用溫度範囲內でご使用ください。
(※1)常溫連続通電 測定周期(=表示周期)1sec
(※2)新品電池に交換する場合は、アルカリ乾電池のご使用をお薦めいたします。

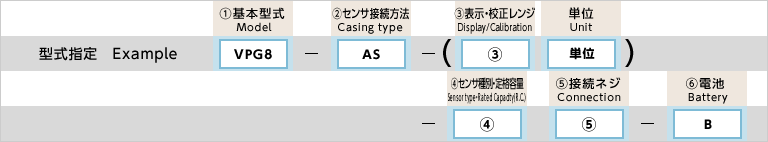

型式の選択
圧力センサの選択
壓力傳感器探頭已內置壓力計,所以無需要另外指定!
型式選択 | チェック | 型式 | 仕様 | |
---|---|---|---|---|
1.基本型式 | ○ | VPG8 | 電池式4桁LCD表示デジタル圧力計 文字高 12.7mm | |
2.センサ接続方法 | ○ | AS | センサ下付き直結 | |
3.表示?校正レンジ | - | - | 定格容量 | 校正レンジの指定例 |
右記參照 枠內の型式を そのまま記入 | 2MPa | 1.00MPaまたは1.000MPaから選択 定格容量02MPG指定 | ||
-.100~1.000MPaまたは-100~1000kPaから選択 定格容量02MPG指定 | ||||
2.00MPaまたは2.000MPaまたは2000kPaから選択 定格容量02MPG指定 | ||||
10MPa | 10.0MPaまたは10.00MPaから選択 定格容量10MPG指定 | |||
50MPa | 50.0MPa指定 定格容量50MPG指定 | |||
100MPa | 100MPaまたは100.0MPaから選択 定格容量100MPG指定 | |||
4.センサ種類?定格容量 | VTA02MPG | 2MPa | ||
VTA10MPG | 10MPa | |||
VTA50MPG | 50MPa | |||
Q100MPG | 100MPa | |||
5.接続ネジ | R2 | 接続ネジ:R1/4 | ||
G4 | 接続ネジ:G1/2 ※定格容量 100MPG(100MPa)選択時のみ | |||
6.電池 | ○ | B | 単4アルカリ乾電池(LR03) |
