VPC模擬量和BCD輸出

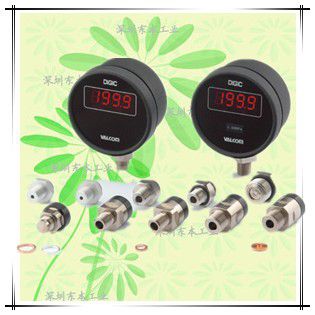

模擬輸出/BCD輸出帶圓形數字壓力表
量程：50kPa～100MPa
50kPa abs～1700kPa abs
1：可以從5種模擬輸出和4種BCD輸出中選擇并用。
2：快速響應模擬輸出，適用于流體壓力測量。
3：高精度、長壽命
4：可從豐富的壓力范圍中選擇
| 測定媒體 | 空氣、煤氣、水、油等各種介質 (根據傳感器材質的不同) |
|---|---|
| 測定種類 | 正圧?負圧?連成圧および絶対圧の測定が可能 |
| 測定範囲 | 低圧?絶対圧?中高圧100MPaまで測定できる圧力センサの各シリーズをご用意 （圧力センサ部は左寫真をご參照ください） |
詳細信息
仕様
| 表示 | 1999 3 ?桁 高輝度赤色LED（文字高約15mm） |
|---|---|
| 表示変換速度 | 3回/秒（標準）、1～15回/秒まで指定可能 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 使用溫度範囲 | 0～55℃（氷結不可） |
| 使用濕度範囲 | 0～90%RH（結露不可） |
| 外形寸法 | φ104×56（D:突起部含まず） |
| 質量 | 約650g（仕様により異なります） |
| 付屬品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部（※2） |
（※1）圧力センサの選択一覧表で選択された圧力センサの精度を加算してください。
（※2）コネクタなどの付屬品は 「付屬品/オプション」ページをご參照ください。

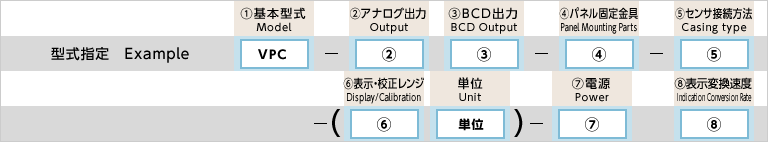

型式の選択
圧力センサの選択
圧力センサの仕様?型式は圧力センサの選択一覧表をご參照いただき、型式をご指定ください。
例：VPC - A3B1 - S - A - 1.000MPa - 1 / VPRQ - 1MP
電源トランスの選択
AC電源ご使用時のみ専用電源ページをご參照いただきご指定ください。
例：TUC - AC100V - 3 - 1N
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPC | アナログ出力/BCD出力付丸型デジタル圧力計 | |||
| 2.出力 | - | - | 出力種類 | 応答周波數 | 許容負荷 | |
| 無記入 | なし | |||||
| D | 表示のみ(出力なし) ※Dをご選択時、アナログ出力?BCD出力は選択できません | - | - | |||
| A1 | 1mV/digit (±1999mV max.) | 1.2kHz | この値はセンサブリッジ抵抗350Ωでのステップ応答0～100%立ち上がり時間(T)の測定値から応答周波數=1/2T(Hz)として算出した値です。 使用するセンサにより応答周波數が決定されますので応答性を重要視される場合はご相談ください。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA(4線式) | 333Hz | 250Ω以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD出力 | - | - | 出力種類 | 応答周波數 | 許容負荷 | |
| 無記入 | 出力なし | - | - | |||
| B1 | BCD TTL正 | 表示変換速度の周期に同期 | ±3mA | |||
| B2 | BCD TTL負 | |||||
| B1O | BCDオープンコレクタ (信號時出力Tr OFF) | 35V 25mA | ||||
| B2O | BCDオープンコレクタ (信號時出力Tr ON) | |||||
| 4.パネル固定金具 | S | パネル固定金具なし：A=センサ下付き直結タイプはS固定 | ||||
| P | パネル固定金具あり：B=センサ裏付き直結タイプのみ選択可 | |||||
| 5.センサ接続方法 | A | 下付き直結（圧力センサのみ） | ||||
| B | 裏付き直結（圧力センサのみ） | |||||
| 6.表示?校正レンジ | 校正レンジは定格容量の50%以上でご指定ください ※圧力センサの選択一覧表をご參照いただきご指定ください | |||||
| 7.電源［消費電流］ | 1 | AC100V [5VA] | AC電源をご指定時は専用トランスユニット「TUC」が付屬されます。トランスユニットの仕様はVPC専用電源ページをご參照ください。 | |||
| 11 | AC110V [5VA] | |||||
| 2 | AC200V [5VA] | |||||
| 22 | AC220V [5VA] | |||||
| 3 | DC±12V [200mA] | |||||
| 4 | DC24V [100mA] | |||||
| 5 | DC12V [200mA] ※出力A5の場合は選択不可 | |||||
| 8.表示変換速度 （オプション） | 表示変換速度 標準 3回/秒 オプション（ 回/秒） ※回?cái)?shù)指定は1～15回/秒の中でご指定ください | |||||

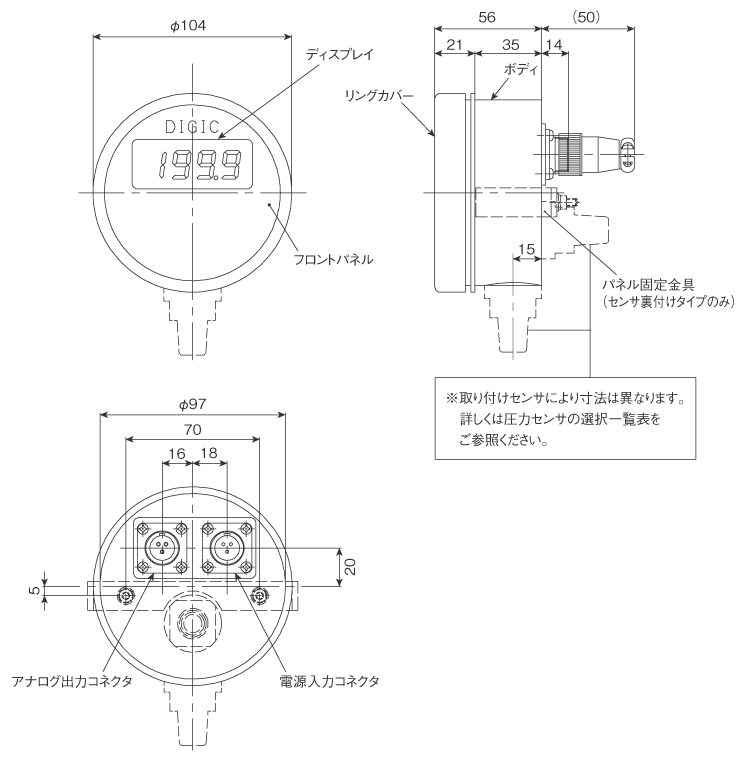

外形寸法（単位：mm）
| 圧力センサの選択一覧表 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 圧力センサ | 生産終了 VPMR | 生産終了 VPMG | VHR3 | VHG3 | VAR3 | VAG3 | VPNPR | VPNPG |
| 接続ネジ | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 |
| 定格容量 | 5～350kPa | 50kPa （またはabs） | 100～700kPa （またはabs） | 100～1700kPa （またはabs） | ||||
| 図面 |  |  |  | |||||
| 圧力センサ | VNF | VPRF | VPRT | VPRTF | ||||
| 接続ネジ | G3/4 | G3/8 | R3/8 | G3/8 | ||||
| 定格容量 | 100～1700kPa（またはabs） | 1～50MPa | 1～50MPa | |||||
| 図面 |  |  |  | |||||
| 圧力センサ | VPRT | VPRTF | VPRQ | VPRQF | VPRQF | |||
| 接続ネジ | R1/2 | G1/2 | R3/8 | G3/8 | G1/2 | |||
| 定格容量 | 100MPa | 1～50MPa | 100MPa | |||||
| 図面 |  | ●1～35MPa  ●50MPa  | ●100MPa  | |||||

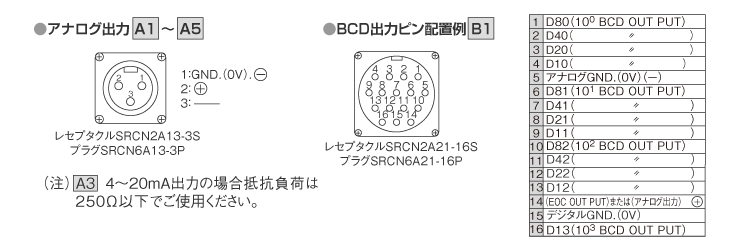

出力仕様

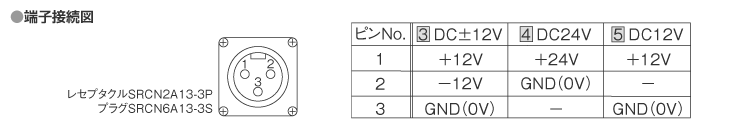

電源仕様
※AC電源仕様時は専用トランスユニットTUC型をご使用ください（VPC専用電源ページ參照）
