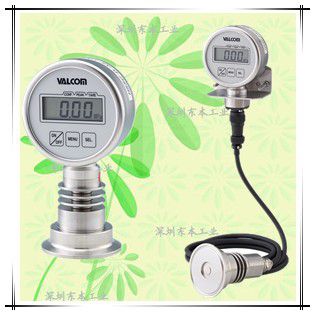

HSSC(電池供電)
サニタリ型電池式デジタル圧力計
量程:50kPa~3MPa
電池駆動のため配線不要のデジタル表示を?qū)g現
耐環境性を考慮したステンレス構造
最大/最小モニタ?オートゼロ?ピークホールド機能を標準搭載
強度の高いダイアフラムの安心?安全構造
封入液を使用しない安心?安全構造
測定媒體 | 各種酒類?乳飲料?調味料?純水?薬液等 (センサ材質により異なります) |
---|---|
測定種類 | 正圧?連成圧?負圧での測定が可能 |
測定範囲 | (※1)【レンジ一覧表】からご指定ください |
出力種類 | なし |
移動平均 | 1?2?4?8?16?32?64?128回から任意選択 |
仕様1(センサ部)
受圧接液部形狀?サイズ | ISOへルール?バリベント?ISO袋ナット?ネジマウント?その他特注 |
---|---|
定格容量 | 定格容量は50kPa?3MPa(15Aヘルール:1MPa) |
受圧接液部材質 | センサ部:SUS316L、ハステロイC-276相當、SUS329J4L |
接液部表面仕上げ | 受圧接液部材質による |
許容過負荷 | 400%R.C.(15Aヘルール、定格容量3MPa:150%R.C.) |
破壊耐圧 | 1000%R.C.(15Aヘルール、定格容量3MPa:300%R.C.) |
仕様2(アンプ部+センサ部)
精度 | 非直線性:±0.5%R.C. ヒステリシス:±0.5%R.C. 15Aヘルール 常溫精度:±1%R.C.±1digit. (非直線性、ヒステリシスを含む) |
---|---|
溫度補償範囲(接液部) | -5~150℃ |
許容溫度範囲(接液部) | -5~150℃ |
零點の溫度影響 | ±0.5%R.C./10℃(定格300?500?1000kPa?3MPa) ±0.7%R.C./10℃(定格50?100?200kPa) 15Aヘルール:±0.7%R.C./10℃ |
出力の溫度影響 | ±0.5%R.C./10℃(定格300?500?1000kPa?3MPa) ±0.7%R.C./10℃(定格50?100?200kPa) 15Aヘルール:±0.7%R.C./10℃ |
周囲溫濕度範囲 | 溫度0~50℃(氷結不可)、濕度0~90%RH(結露不可) |
機能 | 最大/最小モニタ?ピークホールド?オートゼロ?オートパワーOFF機能(※2) |
材質 | SUS304(ケース)、SUS304(放熱フィン) |
保護構造 | IP65相當 |
質量 | 約670g(センサ部含む/ISOへルール2Sの場合) |
付屬品 | 取扱説明書1部、試験成績書1部、 表示部取付ブラケット1個(セパレートタイプのみ)、モニタ用電池 |

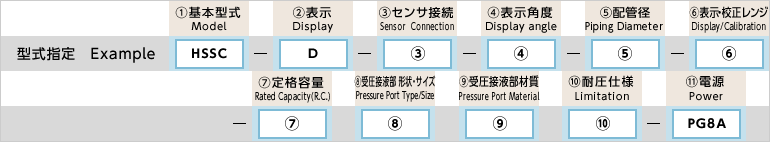

型式の選択
型式選択 | チェック | 型式 | 仕様 | |
---|---|---|---|---|
1.基本型式 | ○ | HSSC | 高溫タイプ:接液部溫度範囲 -5~150℃ | |
2.表示 | ○ | D | 4桁液晶(LCD)表示 文字高:約12.7mm 表示周期125ms/250ms/500ms/1s/2s/5s/10sから選択(出荷時設定1sec) | |
3.センサ接続 | AS | センサ下付直結 | ||
PA05 | 表示部 縦配管取付センサ(表示部~センサ間ケーブル 5m) ※センサセパレート 15Aヘルールは対応不可 | |||
PA10 | 表示部 縦配管取付センサ(表示部~センサ間ケーブル 10m) ※センサセパレート 15Aヘルールは対応不可 | |||
PB05 | 表示部 橫配管取付センサ(表示部~センサ間ケーブル 5m) ※センサセパレート 15Aヘルールは対応不可 | |||
PB10 | 表示部 橫配管取付センサ(表示部~センサ間ケーブル 10m) ※センサセパレート 15Aヘルールは対応不可 | |||

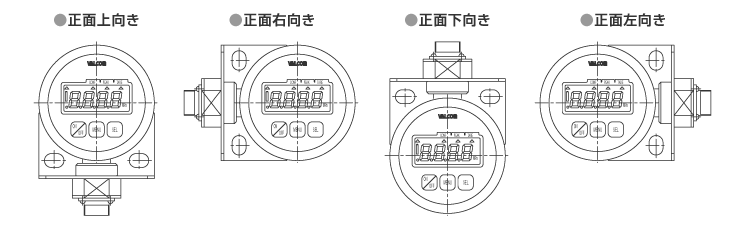

4.表示角度 | 無し | 表示角度 正面上向き | ||
(3) | 表示角度 正面右向き | |||
(6) | 表示角度 正面下向き | |||
(9) | 表示角度 正面左向き | |||
5.配管徑(※3) | 40A | 表示部設置固定配管徑 呼徑:φ48.6 | ||
50A | 表示部設置固定配管徑 呼徑:φ60.5 | |||
6.表示?校正レンジ | 正圧?負圧?連成圧 | 表示?校正レンジの、數値と単位をご記入ください (※1)【レンジ一覧表】からご指定ください | ||
7.定格容量 | 005 | 50kPa | ||
010 | 100kPa | |||
020 | 200kPa(※4) | |||
021 | 200kPa(※4) (連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください) | |||
030 | 300kPa(※4) | |||
031 | 300kPa(※4) (連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください) | |||
050 | 500kPa | |||
100 | 1000kPa | |||
300 | 3MPa【表示?校正レンジ:3.00MPaからご指定ください】【受注生産品】 (耐圧仕様150%R.C.ISO 袋ナット?ネジマウントのみ) | |||
8.受圧接液部 形狀?サイズ | F0(※10) | 15Aヘルール ⑦定格容量內 100 のみ選択可 ⑨受圧接液部材質 J4L のみ選択可 | 正圧のみ | |
F1 | ISO ヘルール 1.5S | |||
F2 | ISO ヘルール 2S | |||
F3 | ISO ヘルール 2.5S【受注生産品】 | |||
F4 | ISO ヘルール 3S【受注生産品】 | |||
F6 | ISO ヘルール 4S【受注生産品】 | |||
V50A | バリベント DN50【受注生産品】 | |||
V65A | バリベント DN65【受注生産品】 | |||
V80A | バリベント DN80【受注生産品】 | |||
V100A | バリベント DN100【受注生産品】 | |||
R1 | ISO 袋ナット 1.5S【受注生産品】六角ナット付(HEX61) | |||
R2 | ISO 袋ナット 2S【受注生産品】六角ナット付(HEX76) | |||
M0 | ネジマウント型単體 専用Oリング1本付屬 | |||
M1 | JIS20K50Aフランジ付 専用Oリング1本付屬 | |||
M2 | JIS20K80Aフランジ付 専用Oリング1本付屬 | |||
9.受圧接液部材質 | 無記入 | SUS316L 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑦定格容量すべてに対応 ⑧受圧接液部 形狀?サイズ F0 以外すべてに対応 | ||
HS1 | ハステロイC-276相當 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑦定格容量內 030?050?100から選択可 ⑧受圧接液部 形狀?サイズ內 F1?F2?F3?M0から選択可 | 【受注生産品】 負圧?連成圧 は対応不可 | ||
J4L(※11) | SUS329J4L バフ研磨(#400) ⑦定格容量內 030?050?100から選択可 ⑧受圧接液部 形狀?サイズ內 F0? F1?F2?F3?M0から選択可 | |||
10.耐圧仕様 | P | 400%R.C.(3MPa?15Aヘルールは選択不可) | ||
無記入 | 150%R.C.(3MPa?15Aヘルールのみ) | |||
11.電源 | ○ | PG8A | 単3型アルカリ電池(LR6)2本(※5)(※6) |
レンジ一覧表(※1)
定格容量 | 表示レンジの指定 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
正圧 | 連成圧 | 負圧 | ||||||||
型式 | 定格 | 単位 | kPa | MPa | kPa | kPa | ||||
005 | 50 | kPa | 50 | 50.0 | - | 0.050 | - | - | - | - |
010 | 100 | 100 | 100.0 | - | 0.100 | - | - | - | - | |
020(※7) | 200 | 200 | - | 0.20 | 0.200 | -100~200 | -.100~.200 | -100 | -.100 | |
021(※8) | - | - | - | - | - | - | ||||
030(※7) | 300 | 300 | - | 0.30 | 0.300 | -100~300 | -.100~.200 | -100 | -.100 | |
031(※8) | - | - | - | - | - | - | ||||
050(※9) | 500 | 500 | - | 0.50 | 0.500 | -100~500 | -.100~.500 | - | - | |
100(※9) | 1000 | 1000 | - | 1.00 | 1.000 | -100~1000 | -.100~1.000 | - | - | |
300 | 3 | MPa | - | - | 3.00 | - | - | - | - | - |
(※2)オートパワーOFF選択時、表示點燈時間「1分または5分」で自動消燈、「常時電源ON」の選択設定が可能(初期設定5分)
(※3)PB05、PB10(センサセパレート)の場合に記載(ASセンサ下付直結は無記入)
(※4)連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以內です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ(±1%R.C.以內)も記載しております。
校正に関しては、ご発注時に上記型式選択⑥「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。(※5)付屬電池:単3型電池2個を付屬しております。
(※6)モニタ用電池ですので、電池壽命が短い場合もございます。予めご了承ください。付屬電池は取扱説明書に従って、本體表示部へ組込んでご使用ください。ケース內部には、大気開放用シリコンチューブが組み込まれていますので、電池交換の際お取り扱いには充分ご注意ください。
(※7)連成圧時:正圧重視 非直線性±0.5%R.C.(負圧側±1%R.C.)、ヒステリシス±0.5%R.C.(負圧側±1%R.C.)
(※8)連成圧時:負圧重視 非直線性±0.5%R.C.(正圧側±1%R.C.)、ヒステリシス±0.5%R.C.(正圧側±1%R.C.)
(※9)連成圧時:正圧側の精度補償のみ、負圧側は參考
(※10)15Aヘルールの仕様もご確認ください。
(※11)15Aヘルール時:電解複合研磨(Rz0.7μm?Ra0.2μm)

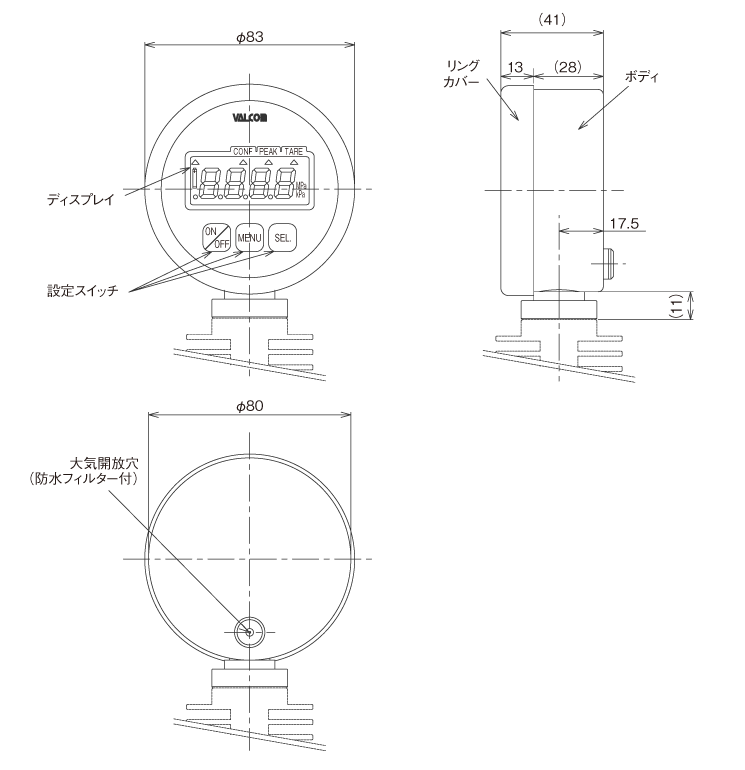

外形寸法 センサ直結(単位:mm)
※受圧接液部形狀?サイズはこちらをご參照ください

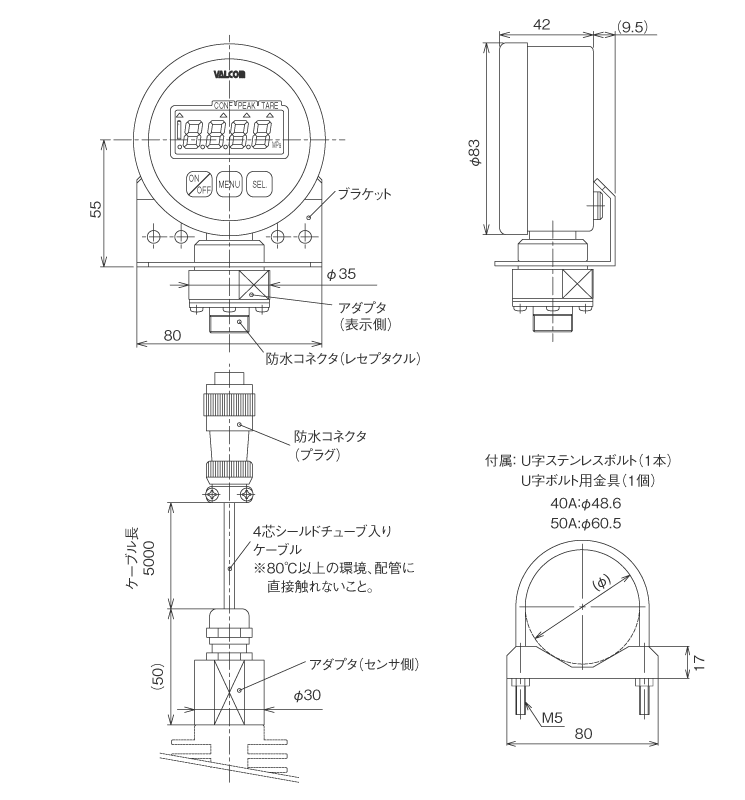

外形寸法 センサセパレート(単位:mm)
※受圧接液部形狀?サイズはこちらをご參照ください
