VLC-087 series
量程：500kN～1MN
高容量
高精度
詳細信息
仕様
| 定格出力 | 2mV/V±0.1mV/V |
|---|---|
| 非直線性 | ±0.2%R.C. |
| ヒステリシス | ±0.2%R.C. |
| 繰り返し性 | ±0.1%R.C. |
| 零バランス | ±0.2mV/V |
| 零點の溫度影響 | ±0.1%R.C./10℃ |
| 出力の溫度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 溫度補償範囲 | -10～70℃(結露、氷結不可) |
| 許容溫度範囲 | -20～80℃(結露、氷結不可) |
| 入力抵抗 | 350±5Ω |
| 出力抵抗 | 350±5Ω |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 10V |
| 絶縁抵抗 | 1GΩ以上(DC 50V) |
| 保護構造 | IP65 相當(本體部のみ)(注1) |
| ケーブル | φ7-4芯シールドケーブル5m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | A | B | φC | φD | (φE) | F | G | 4-H | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLC-500KN-087 | 500kN | 約0.1mm | 95 | 7 | 126 | 42 | (101) | 40 | 113 | M10深12 | 約6kg | |
| VLC-1MN-087 | 1MN | 約0.1mm | 120 | 10 | 146 | 58 | (115) | 50 | 130 | M12深18 | 約11kg |
※ケーブル込みの質量です。

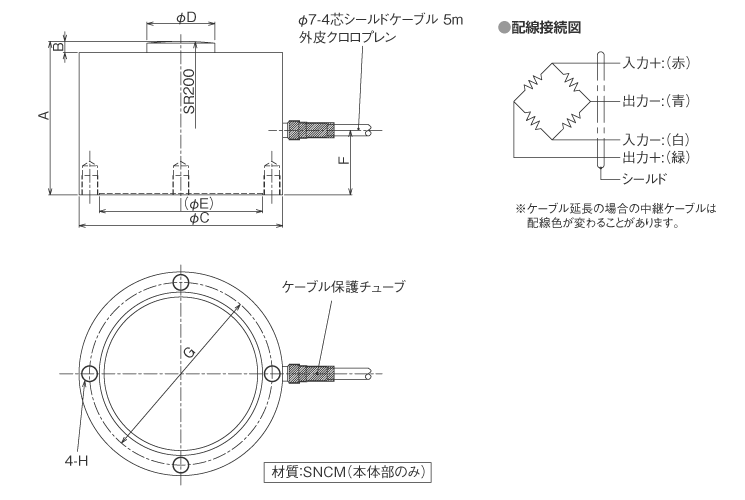

外形寸法（単位：mm）
