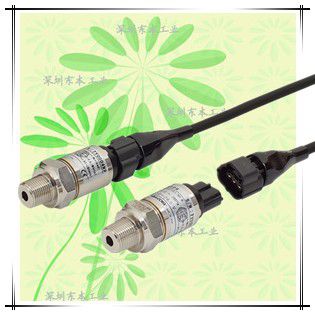

VESZ2000/3000高低溫用
高低溫領域用壓力變送器
量程：0～2MPa和0～3MPa
高低溫領域に対応（-40～+120℃）
高精度?耐ノイズ性、防水性、小型化を?qū)g現
冷凍機冷媒測定、厳しい溫度條件下での使用に最適
| 測定媒體 | 水?油?ガス等、SUS316L＋SUS304を腐食させない媒體 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 定格容量0～2MPa、0～3MPa |
| 出力種類 | VESZ2000：4.76～20mA(-0.1MPa時 4mA出力計算値) VESZ3000：4.52～20mA(-0.1MPa時 4mA出力計算値) |
詳細信息
仕様
| 定格容量 | VESZ2000：0～2MPa(-0.1～0MPa使用可) |
|---|---|
| VESZ3000：0～3MPa(-0.1～0MPa使用可) | |
| 出力信號 | VESZ2000：4.76～20mA(-0.1MPa時 4mA出力計算値) |
| VESZ3000：4.52～20mA(-0.1MPa時 4mA出力計算値) | |
| 非直線性 | ±0.5%R.C.以下 |
| ヒステリシス | ±0.5%R.C.以下 |
| 総合精度 | ±1.5%R.C.以下(-40～-20℃) ±1.0%R.C.以下(-20～+85℃) ±1.5%R.C.以下(+85～+120℃) |
| 溫度補償範囲(測定媒體溫度) | -40～120℃(0～+95%R.H. 結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -40～120℃(0～+95%R.H. 結露、氷結不可) |
| 応答性 | 5msec.以下 |
| 許容負荷抵抗 | 11.5V：150Ωmax. 24V：500Ωmax. |
| 最大圧力 | 150%R.C |
| 絶縁抵抗 | 10MΩ以上(DC50V) |
| 受圧接続部材質 | SUS316L+SUS304 |
| 接続ネジ | R3/8 |
| 推奨締め付けトルク | 20N?m |
| 最大締め付けトルク | 30N?m |
| 耐水性 | IP×7(相手コネクタ接続時) |
| 電源 | DC12V、DC24V(10～26.5V) |
| 質量 | 約180g(ケーブル含まず) |
| 保護構造(本體) | IP×7(相手コネクタ接続時) |
| 適合規格 | 歐州RoHS指令(EN50581) EMC指令(EN61326-1,EN61326-2-3) |
| ケーブル | 0.5SQ×3芯シールドケーブル 2m(標準) |
| 付屬品 | 試験成績書1部、取扱説明書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 高低溫領域?qū)潖晷庭ⅴ螗變?nèi)蔵圧力センサ | |
| 2.アナログ出力 | ○ | Z | VESZ2000：4.76～20mA VESZ3000：4.52～20mA | |
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 |
| 2000D | 2MPa | 0～2MPa(-0.1～0MPa使用可) | ||
| 3000D | 3MPa | 0～3MPa(-0.1～0MPa使用可) | ||
| 4.接続ネジ | ○ | R3 | R3/8 | |
| 5.ケーブル長さ | 2m | 2m 標準 | ||
| 5m | 5m オプション | |||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | |||

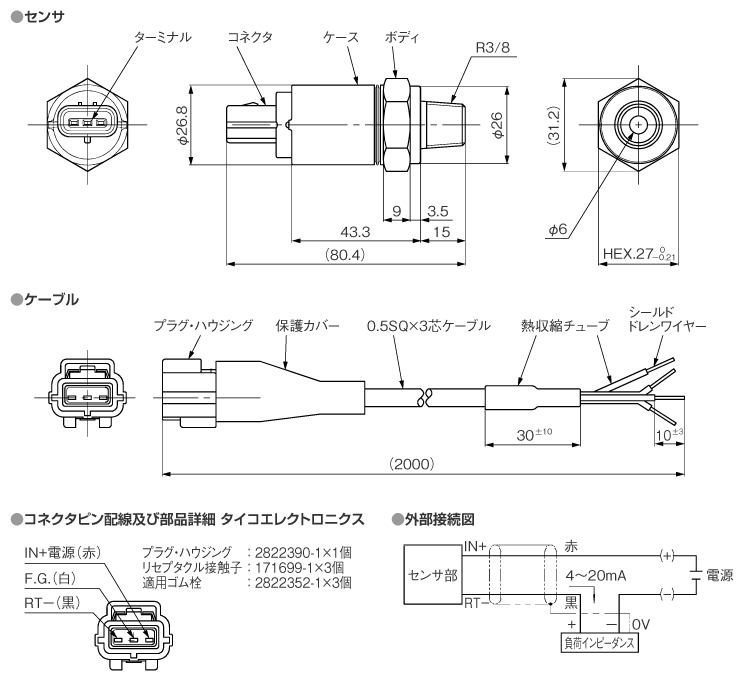

外形寸法（単位：mm）
※配線接続はこちらをご參照ください
| 出力特性 | |||
|---|---|---|---|
 | 型式 | (＊1) | (＊2) |
| VESZ2000DR3 | 2 | 4.76 | |
| VESZ3000DR3 | 3 | 4.52 | |
