接線圖
A6 (4~20mA 2線式)
適合型式
VDP4;VHR3 / VHG3;VAR3 / VAG3;VPNPR(G);VHS;VHST;VPB;VNF;HS1 / HV1;AS1 / AV1;NS1 / NV1;
VPRT / VPRTF;VPRQ / VPRQF;VPVT / VPVTF;VPVQ / VPVQF;VPRF
停產(chǎn)型號:VSR3 / VSG3、VPRNP。

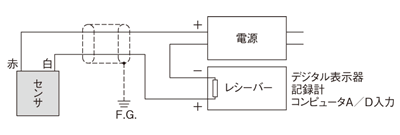

A6 (4~20mA 2線式)
適合型式
VSST / VSSF / VSRR / VSWT / VSWF
VSHS / VSHT

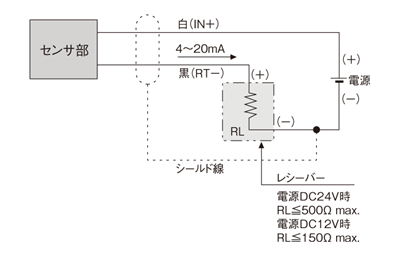

A3 (4~20mA 2線式)
適合型式
VHR3 / VHG3;VAR3 / VAG3;VPNPR(G);VHS;VNF;HS1 / HV1;AS1 / AV1;
NS1 / NV1;VPRT / VPRTF;VPRQ / VPRQF;VPVT / VPVTF;VPVQ / VPVQF;VPRF
停產(chǎn)型號:VSR3 / VSG3、VPRNP。

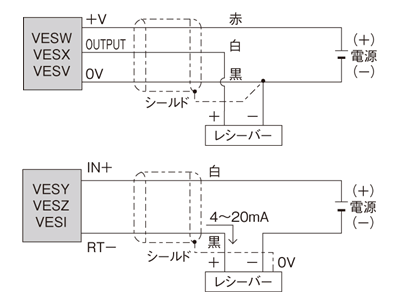

VESW?VESX (1~5V 3線式) VESY?VESZ (4~20mA 4線式) VESV (1~5V 3線式) VESI (4~20mA 2線式)
適合型式
VESX / VESZ;VESW / VESY;VESV / VESI
VESIM□□T;VESIM□□A

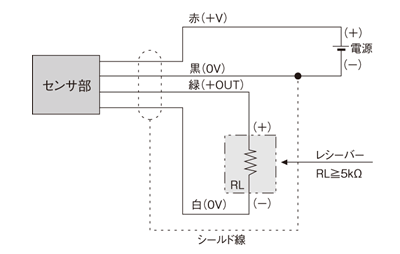

A2 (1~5V 4線式) A4 (0~5V 4線式) A5 (0~10V 4線式)
適合型式
VHR3 / VHG3;VAR3 / VAG3;VPNPR(G);VHS;VNF;HV1 / HS1;AS1 / AV1
NS1 / NV1;VPRT / VPRTF;VPRQ / VPRQF;VPVT / VPVTF;VPVQ / VPVQF;VPRF
停產(chǎn)型號:VSR3 / VSG3、VPRNP。

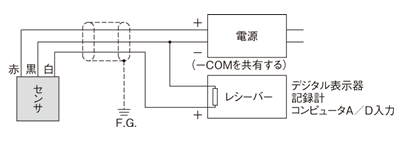

A2 (1~5V 3線式) A4 (0~5V 3線式) A5 (0~10V 3線式)
適合型式
VSST / VSSF / VSRR / VSWT / VSWF;VSHS / VSHT
