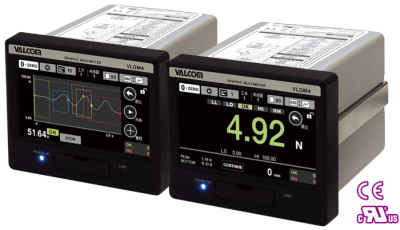

VLGM4系列波形示意壓力檢測儀（應變輸入+位移輸入）
直觀顯示多種測量結果
彩色可管理波形的多功能儀表
（應變輸入+位移輸入）
在制造業的工作現場用彩色液晶直觀顯示測量結果。
瞬間知曉工作狀態正常與否。能對壓力?荷重?扭力等實行連續?頻帶?區域?組合等各種判斷。是多功能液晶顯示儀表的最佳選擇。
搭載實時顯示波形?判定功能采樣速度 25,000次/秒?5,000次/秒
通過實時波形顯示壓入?鍛壓等隨時間推移的變化值。
超過預先設定的上限?下限時通知異常?發出控制用的信號或記錄判斷結果等，對應可追溯性質量管理或IoT制造行業的高階多功能儀表。
在制造業的工作現場用彩色液晶直觀顯示測量結果。
瞬間知曉工作狀態正常與否。能對壓力?荷重?扭力等實行連續?頻帶?區域?組合等各種判斷。是多功能液晶顯示儀表的最佳選擇。
彩色畫面顯示通過清晰易讀的彩色液晶顯示，可直觀讀取判斷結果或安全?危險等信息。
位移傳感器輸入位移采用（電壓·脈沖）的2輸入。脈沖輸入（A/B相?線路驅動器（遵照RS-422））以及對應電壓輸入±5.2V。
高速處理通過高速節拍時間裝置能進行比較判斷或精細的數據采樣，可選擇每秒25,000次或5,000次的采樣速度。（分辨率：24bit）
TEDS功能 (Transducer Electronic Data Sheet)除了接通電源時讀取?校正傳感器信息之外，還能顯示?重寫傳感器信息。
※該功能可用于與TEDS兼容的傳感器組合使用。
線性校準 (調整功能)通過增加校準點改善荷重測量時的線性。能可實現接近輸出特性的小誤差輸出。（可設定5個點）
判斷結果顯示功能能當場確認在意的數據的判斷結果。
數據保存主機內存
可用CSV規格保存測量數據或設定信息、判斷結果等（最大70件）。方便進行結果驗證或分析使用。
SD卡
可用CSV或截圖測量把數據保存到SD/SDHC。
測量數據可通過VLGM 4 Data Viewer（免費軟件）進行數據整理和加工。
測量數據70件
（用列表和波形確認?顯示統計值）
用CSV格式保存
能保存最大4種和本機連接的傳感器的設定
能保存最大16個工件的設定條件
數據輸出模擬輸出
用于獲取與指示值聯動的模擬輸出的D/A轉換器。
范圍：電壓 0～±10V /電流 4～20mA
通過D/A最大電壓的設定，可將最大電壓輸出以1V為步長從±1V設定為±10V。數字輸出
標配：RS-232C、USB ※RS-232C和USB不能同時使用
選配（預定近期上市）：EtherNet/IP?、CC-Link
各種判斷連續判斷
測量中的數值對照「上限?上上限?下限?下下限」比較值判斷合格與否。 除數字顯示外，還支持圖形顯示。
頻帶判斷
對于隨著時間和位移而變化的測量值，使用容許頻帶持續進行比較?判定?？梢愿鶕?jù)橫軸的變化指定上下曲線。
多區域判斷
對于由容許載荷和時間或位移區間包圍的區域，判斷測量值的合格與否。1組過程最多可判定5個區域的合格與否。
組合判斷
對1個工件的「頻帶判斷」和「多區域判斷」組合起來進行決定合格與否的判斷。 即使是復雜的波形也可以進行精細判斷。
診斷功能：靜態應變量檢查功能可以檢查由于稱重傳感器的劣化和塑性變形引起的故障。 輸入信號顯示為應變量。
診斷功能：斷線檢測功能實時確認稱重傳感器的斷線部位。 如果檢查出斷線，該部分將顯示為紅色并警告。
其他診斷功能
輸入輸出端子檢查功能
可檢查主機背面的控制輸入輸出信號的狀態。
輸入端子
根據輸入信號顯示LOW（ON，顯示黃色指示燈）或顯示HIGH（OFF）。
輸出端子
任意輸出端子均可ON/OFF。 檢查輸出接線時使用。
對應4國語言顯示除了日語，可切換英文?中文?韓文?？蓪?yīng)現場出差校準等方便海外使用。
語言設定畫面（日文）
語言設定畫面（英文）
語言設定畫面（中文）
語言設定畫面（韓文）
免費軟件
離線數據查看程序
VLGM4 DataViewer
在個人計算機上顯示?統計分析 SD/SDHC 卡上記錄的數據的軟件。 不僅顯示單個測量數據，還顯示整個列表中合格與否判斷點的趨勢、直方圖和統計處理值。
推薦系統條件
| CPU | 第二代 Intel?Core? i5 3.0GHz 或以上 |
|---|---|
| 操作系統 | Windows 8.1（32 / 64位版本） Windows 10（32 / 64位版本） |
| 內存 | 4GB 以上 |
| 可用HHD空間 | 10GB 以上 |
| 屏幕分辨率 | 1024×768 像素以上 .Net Framework 4 Client Profile |
※需要注冊會員才能下載。
外形尺寸 [單位：mm]
通訊選配 [預定近期上市]
EtherNet/IP? ? CC-Link
增加能對應EtherNet/IP?、
CC-Link的型號，可直接連接至PLC。
基本規格
| 型號 | VLGM4-GP-RA-4 | ||
|---|---|---|---|
| 荷重 | 橋壓 | DC2.5V、10V、5V±10%（最大30mA電流、可配合6線式傳感器使用） | |
| 信號輸入范圍 | ±3.2mV/V | ||
| 等效輸入/TEDS | 校準范圍 | 0.1mV/V～3.2mV/V | |
| 校準精度 | 0.1％F.S.以內（使用1m標準φ8、350Ω阻抗、BV10V、3.2mV/V設置的4芯屏蔽電纜時） | ||
| 精度 | 線性度 | 0.01％F.S. 以內＋1位（當輸入為 3.2mV/V時） | |
| 零點漂移 | 0.5μV/℃ 以內（輸入換算值） | ||
| 增益漂移 | ±0.005% F.S./℃ 以內 | ||
| A/D轉換 | 24bit、5000次/秒、25000次/秒 | ||
| 數字濾波器 | 選擇3、10、30、100、300、1000Hz（－6dB/oct）或off | ||
| D/A輸出 | 與AD轉換頻率相同的輸出、隔離輸出、±1～±10V電壓輸出（以1V為步長設置） 和約1/59000的分辨率（設置為±10V時）、或4～20mA電流輸出和約1/43000的分辨率 | ||
| TEDS功能 | IEEE1451.4 2類 混合模式接口 | ||
| 位移 | 脈沖 | 脈沖類型 | A/B相或A相，差分方波（符合RS-422） |
| 最大輸入頻率 | 2MHz | ||
| 最大計數 | 15000000 | ||
| 電源輸出 | ＋5V±10%、500mA | ||
| 電壓 | 輸入 | ±5.2V | |
| 低通濾波器 | 無、10、30、100、300Hz | ||
| 電源輸出 | DC12V±10%、250mA | ||
| 顯示 | 4.3型 彩色LCD（480×272） | ||
| 顯示值 | 顯示次數 | －32000～32000 | |
| 小數點 | 顯示位置可選 | ||
| 顯示次數 | 4次/秒 | ||
| 外部輸入輸出信號 | 輸入 | 差分脈沖位移傳感器（A相、B相）、強制背光照明、防止觸摸屏操作、 強制復位、切換測量條件（4Bit）、切換區域、清除結果（復位測量結果）、 數字零點、啟動/禁用判斷輸出、啟動/完成測量、預設位移位置、 用光電耦合器與主設備電路隔離 | |
| 輸出 | 載荷判斷輸出（HH、HI、OK、LO、LL）、觸發輸出（1、2）、 位移判斷輸出（HI、OK、LO）、稱重傳感器錯誤、測量完成 集電極開路輸出（用光電耦合器與主電路絕緣） | ||
| RS-232C | RXD、TXD | ||
| SD卡槽 | 對應存儲介質 SD/SDHC 儲存容量 2GB～32GB 速度等級 Class 10 推薦 | ||
| 電源 | 額定值 DC24V±10% 13W AC100～240V：使用PA-91 AC適配器（選配） | ||
| 使用溫度范圍 | 0～40℃ | ||
| 儲存溫度范圍 | －20～60℃ | ||
| 使用濕度范圍 | 85％RH以下（無結露） | ||
| 使用標準 | CE標志、FCC（等級A）、UL61010-1 | ||
| 外形尺寸（W×H×D） | 約114mm×96mm×140mm（不含突出部分） | ||
| 質量 | 約960g | ||
| 選配（預定近期上市） | Ethernet/IP?、CC-Link | ||
| 配件 | 傳感器連接器插頭、控制器連接插頭、 電源輸入端子排蓋（預裝在設備上）、使用說明書 | ||
※規格和外觀如有更改，恕不另行通知。
※隨著產品的改進，使用說明書的示意圖可能與某些產品不同，請注意。
