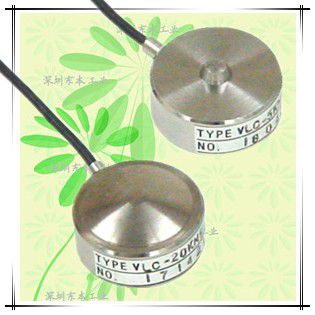

VLC-E159 series
量程:2kN～20kN
超小型
高荷重対応
詳細信息
仕様
| 定格出力 | 1mV/V ±30%(20kN:1.5mV/V ±20%) |
|---|---|
| 非直線性 | ±1%R.C.以內(20kN:±2%R.C.以內) |
| ヒステリシス | ±1%R.C.以內(20kN:±2%R.C.以內) |
| 繰り返し性 | ±1%R.C.以內 |
| 零バランス | ±5%R.C.以內 |
| 零點の溫度影響 | ±0.5%R.C./10℃ |
| 出力の溫度影響 | ±0.5%R.C./10℃ |
| 許容過負荷 | 120%R.C. |
| 溫度補償範囲 | -5～50℃(結露、氷結不可) |
| 許容溫度範囲 | -10～60℃(結露、氷結不可) |
| 入力抵抗 | 350Ω±2.5% |
| 出力抵抗 | 350Ω±2.5% |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 7V |
| 絶縁抵抗 | 1000MΩ以上(DC 50V) |
| 保護構造 | IP60 相當(本體部のみ)(注1) |
| ケーブル | φ1.7 4芯シールドケーブル(FEP-PVC-YI) 3m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLC-2KNE159 | 2kN | 約0.01mm | 約50g | |
| VLC-5KNE159 | 5kN | |||
| VLC-10KNE159 | 10kN | |||
| VLC-20KNE159 | 20kN |
※ケーブル込みの質量です。

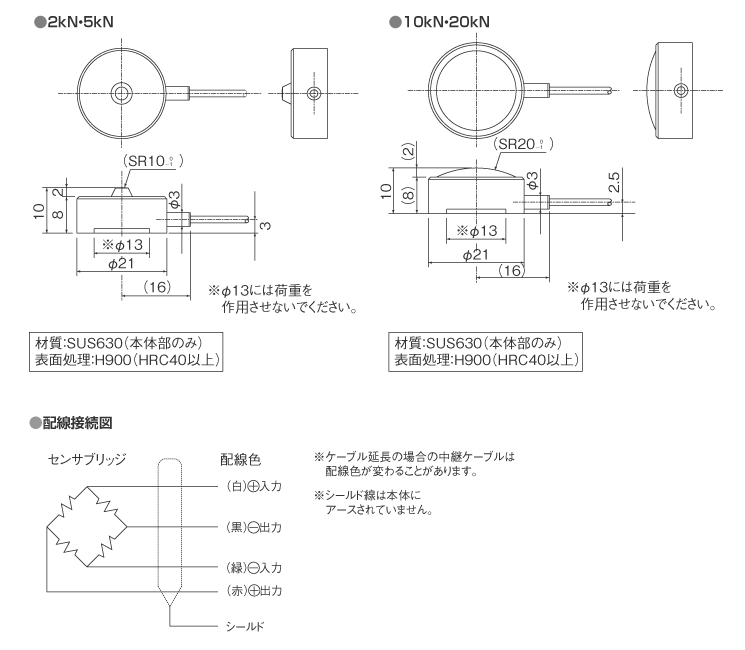

外形寸法（単位：mm）
