F6（GV）
*2ch.輸入顯示切換用！
*用一臺機器實現兩處測量顯示，擁有2臺面板儀表的組合功能的F6型。
*通過節省空間、節省成本來滿足今后的需求。
*可以根據顯示值（主顯示）的顏色判斷當前的運行狀態（正常/異常），變得容易看清。
*測量值的顯示色可以根據被設定值隔開的區域以“紅、橙、綠”3種顏色進行選擇設定。
*采用高速采樣“1000次/秒”。
*通過高速輸出，可用于高速控制/安全控制。
*模擬輸出標準裝備有“4～20mA”、“1～5V”、“0～5V”可增選0～10V；BCD；RS232C；RS485）。
*附有可自由可變?cè)O(shè)定測量范圍的輸出定標功能。
*功能：顯示調試、模擬輸出調試、顯示峰值（高峰值/低峰值/區間峰值/高to高峰值/采樣峰值）、自動零、最大值/最小值顯示、區域分類、模擬校驗、輸入值移動、副顯示ON/OFF、鍵盤鎖、顯示顏色更新速度、設定顯示更新速度、節電模式ON/OFF、采樣速度設定、軟式過濾、零固定ON/OFF、阻尼、零點移動、GO控制。
仕様
| 入力信號 ＜GV＞ | 120～1000Ωゲージセンサ入力 センサ入力範囲：±4mV/V ゼロ點調整範囲：±1.35mV/V 最小計測感度：0.14μV/V/digit センサ用電源：DC5V 60mA max. |
|---|---|
| 入力インピーダンス | 4～20mA：68Ω 0～5V/1～5V/0～10V：68kΩ |
| 表示 | －9999～9999（小數點任意設定） LCD4桁 3色（赤?橙?緑）変色表示 |
| 采樣周期 | 1000回／秒 max. |
| 表示更新周期 | 1～10回／秒 選択可 |
| 確度 | 表示：±0.05%F.S.±1digit（25℃±3℃） アナログ出力：±0.5%F.S.（25℃±3℃） |
| アナログ出力 | 4～20mA/0～5V/1～5V 切替選択 オプション 0～10V（※1） |
| 設定出力 （型式により選択） | 4設定 リレー出力 AC125V 0.3A（1設定あたり） / DC24V 1A（1設定あたり） 出力の応答時間 6msec.以下（ ※1） 4設定 フォトモスリレー出力 AC / DC250V 0.1A（1設定あたり） 出力の応答時間 5msec.以下（ ※1） |
| 使用溫度範囲 | 0～55℃（氷結不可） |
| 使用濕度範囲 | 35～85%RH（結露不可） |
| 電源（型式により選択） | 電源 AC90～240V 50/60Hz 消費電力 15VA以下 |
| 電源 DC24V ±10% 消費電流 300mA以下 | |
| 外形寸法 | 97(W)×48.8(H)×132.5(D) ※出力オプションなしの場合 |
| 質量 | 約300g（仕様により異なります） |
| 付屬品 | 取扱説明書1部、単位シール、初期設定表、パネルマウントブラケット、アンフェノールコネクタ（5730240）（BCD出力機能のみ） |
| その他の機能 | 表示スケーリング、アナログ出力スケーリング、表示ホールド（アッパーピーク/ボトムピーク/區間ピーク/ピークtoピーク/サンプルホールド）、オートゼロ、最大値/最小値表示、パターンセレクト、シミュレーション機能、入力値シフト 副表示ON/OFF、キープロテクト、主表示色可変表示、表示更新周期設定、省電力モードON/OFF、サンプリング速度設定、ダンピング時定數、ゼロサプレスON/OFF、FIXゼロ |
（※1）0～90%応答時間。サンプリング周期、ダンピング時定數最速設定時
設定出力
| F6 | ch.1に対して2設定出力 ch.2に対して2設定出力 |
|---|
設定出力
| A5 アナログ出力 （0～10V） | 0～10V 許容負荷抵抗 10kΩ以上 応答時間 4msec.以下（※） アナログ出力精度 ±0.5%F.S.（25℃±3℃） 溫度特性 ±0.35%F.S./10℃ |
|---|---|
| BO BCDオープンコレクタ出力 | NPNオープンコレクタ DC50V 100mA以下 応答時間 5msec.以下（※） |
| RS RS-232C | RS-232C準拠 2線式半二重 調歩同期 伝送速度（300/600 1200/2400/4800/9600/19200/38400 bps） ストップビット（1, 2ビット） パリティ（なし,奇數, 偶數） 通信データ長（7, 8ビット） ユニットNo.（0～99） |
| R1 RS-485 | RS-485準拠 2線式半二重 調歩同期 伝送速度 （300/600 1200/2400/4800/9600/19200/38400 bps） ストップビット（1, 2ビット） パリティ（なし, 奇數, 偶數） 通信データ長（7, 8ビット） ユニットNo.（0～99） |
（※）0～90%応答時間。サンプリング周期、ダンピング時定數最速設定時
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | F6 | 2ch.入力 単獨切替型（前面［SEL］キーにて、主表示をch.1、ch.2切替表示） |
| 2.電源[消費電力] | 4 | DC電源 24V ±10% 消費電流 300mA以下 | |
| 7 | AC電源 90～240V 消費電力 50/60Hz 15VA以下 | ||
| 3.入力信號 | ○ | GV | ストレンゲージ入力 |
| 4.設定出力 | S | 4設定 リレー出力 AC125V 0.3A / DC24V 1A（1設定あたり） | |
| O | 4設定 フォトモスリレー出力 AC / DC250V 0.1A（1設定あたり） | ||
| 5.出力信號 (オプション指定) | 無記入 | 4～20mA 許容負荷抵抗：250Ω以下 0～5V/1～5V 許容負荷抵抗：10kΩ以上 アナログ出力の精度 ±0.5%F.S.（25℃±3℃） 溫度特性 ±0.35%F.S./10℃ | |
| A5 | アナログ出力 0～10V 許容負荷抵抗：10kΩ以上 | ||
| BO | BCDオープンコレクタ出力 NPN型 | ||
| RS | RS-232C | ||
| R1 | RS-485 |

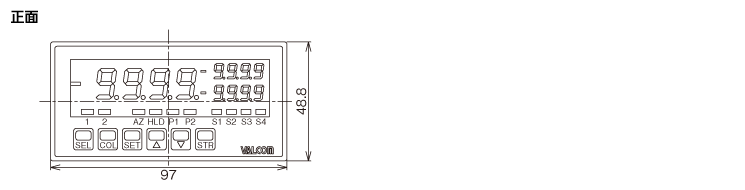

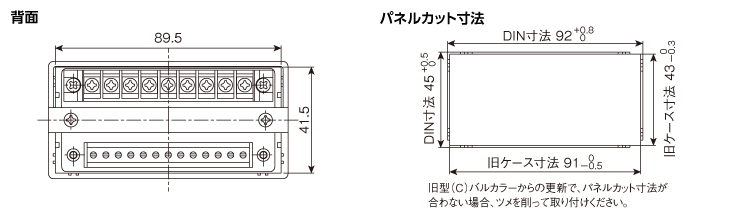

外形寸法（単位：mm）
F6 ストレンゲージ入力タイプ
端子臺接続図

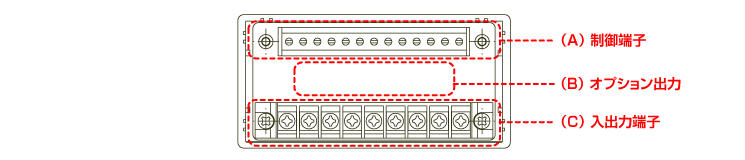

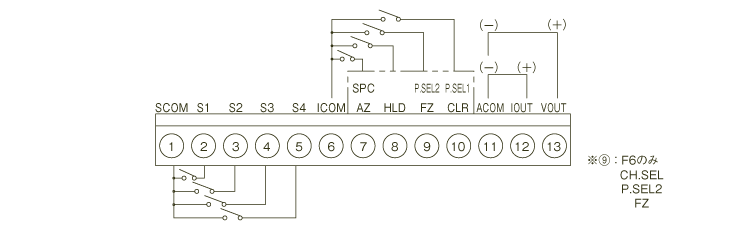

（A）制御端子接続図 出力、制御入力用端子臺(上段)接続図
| 端子番號 | 端子名 | 機能説明 | 端子番號 | 端子名 | 機能説明 |
|---|---|---|---|---|---|
| 1 | SCOM | 比較設定出力COM | 8 | HLD | ホールド |
| 2 | S1 | 比較設定出力1 | 9 | CH.SEL | チャンネルセレクト（F6のみ） |
| P.SEL2 | パターンセレクト2 | ||||
| 3 | S2 | 比較設定出力2 | FZ | 強制ゼロ | |
| 4 | S3 | 比較設定出力3 | 10 | P.SEL1 | パターンセレクト1 |
| 5 | S4 | 比較設定出力4 | CLR | クリア | |
| 6 | ICOM | 制御入力COM | 11 | ACOM | アナログ出力COM |
| 7 | SPC | サンプルホールドクリア | 12 | IOUT | アナログ（電流）出力＋ |
| AZ | オートゼロ | 13 | VOUT | アナログ（電圧）出力＋ |
（B）オプション出力接続図

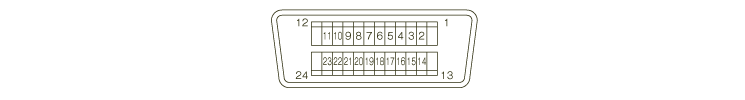

●BCD信號出力
アンフェノール : 5740240 付屬品 : アンフェノール : 5730240
| 項目 | ピン番號 | 項目 | |||
|---|---|---|---|---|---|
| EOC（変換終了信號） | 1 | 13 | デジタルGND. | ||
| ×100 BCD OUT | 1 | 2 | 14 | 1 | ×102 BCD OUT |
| 2 | 3 | 15 | 2 | ||
| 4 | 4 | 16 | 4 | ||
| 8 | 5 | 17 | 8 | ||
| ×101 BCD OUT | 1 | 6 | 18 | 1 | ×103 BCD OUT |
| 2 | 7 | 19 | 2 | ||
| 4 | 8 | 20 | 4 | ||
| 8 | 9 | 21 | 8 | ||
| - | 10 | 22 | - | ||
| OVER（オーバー） | 11 | 23 | POL.（ポラリティ） | ||
| - | 12 | 24 | - | ||

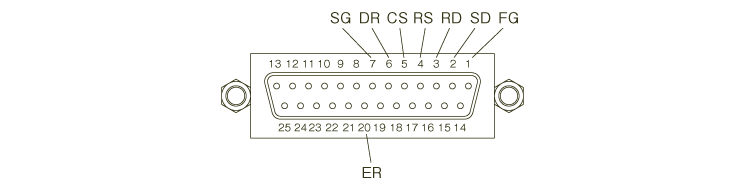

●RS-232C通信
| 信號名略稱 | ピン番號 | 機能説明 | 入出力 |
|---|---|---|---|
| SD | 2 | 送信データ | 出力 |
| RD | 3 | 受信データ | 入力 |
| FG | 1 | 保安用接地、またはケーブルのシールド | - |
| RS | 4 | 送信要求 | 出力 |
| CS | 5 | 送信可 | 入力 |
| SG | 7 | 信號用接地 | - |
| DR | 6 | データセットレディ | 入力 |
| ER | 20 | データ端末レディ | 出力 |

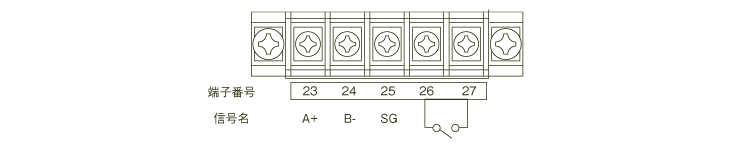

●RS-485通信
| 信號名 | 端子番號 | 項目 | 入出力 |
|---|---|---|---|
| A+ | 23 | 非反転出力 | 入出力 |
| B- | 24 | 反転出力 | 入出力 |
| SG | 25 | 信號用接地 | - |
| 終端抵抗 | 26 | 最終局は 両端子を短絡する | - |
| 27 |

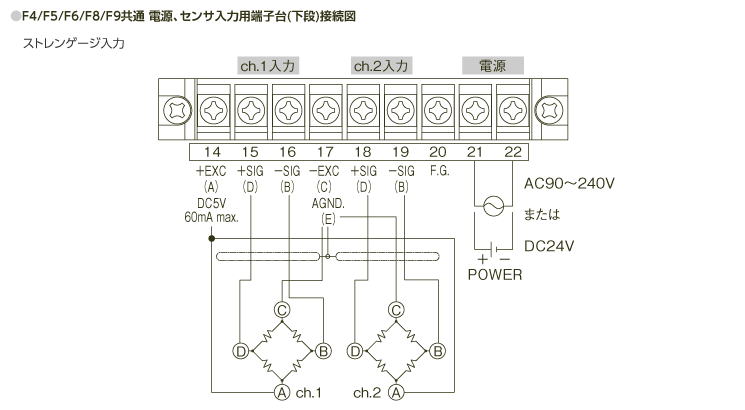

（C）入出力端子接続図
