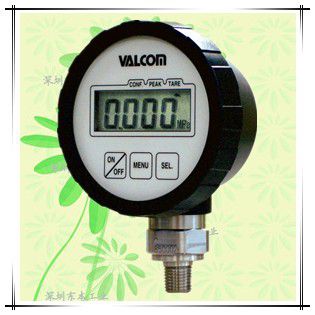

VPG8低壓絕對壓
電池式數學壓力計（低壓、絕對壓用）
量程：-100kPa～500kPa,
50kPa abs～500kPa abs
1：適用于波ブルドン管式圧力計的二次校準裝置。
2：重量輕，結構緊湊，精度高(±0.25% f.s.)，防水性能相當于IP65
3：壓力峰值和波動壓力(±)可以通過峰保持函數來檢查。
4：電池驅動(AAA堿性電池)型可作為便攜式壓力計。容易更換電池。
5：可追溯性文件單獨提供。
| 測定媒體 | 煤氣、水、油等不腐蝕C-22相當、SUS316L的介質 |
|---|---|
| 測定種類 | 正圧?絶対圧?連成圧の測定が可能 |
| 測定範囲 | -100～500kPa, 0～500kPa（abs） |
詳細信息
仕様
| 表示 | 4桁液晶（LCD）表示（最大-1999～2000）、文字高12.7mm |
|---|---|
| 表示変換速度 | 125ms/250ms/500ms/1s/2s/5s/10sから選択 （初期設定 1sec）※高速になるほど電池壽命は減少 |
| 精度 | ±0.25%F.S.±1digit ※50kPaのみ±0.25%F.S.±2digit |
| 零點の溫度影響 | ±1%R.C./0～70℃(溫度補償範囲25℃基準) |
| 出力の溫度影響 | ±1%R.C./0～70℃(溫度補償範囲25℃基準) |
| 溫度補償範囲 （測定媒體溫度）（注1） | 表示部：-10～55℃ センサ部：0～70℃（媒體測定溫度） |
| 許容過負荷 | 300%R.C. |
| 耐久性 | 1000萬サイクル以上 |
| 電池壽命 | 約3000H（當社測定條件による）（※1） |
| 電源 | 単4アルカリ乾電池(LR03)2本 電源ON/OFFは前面のシートキーによる ローバッテリー警報:表示部にバッテリーマーク點燈 |
| 機能 | Tare（オートゼロ）、ピークホールド、最大/最小モニタ機能、移動平均機能 |
| ケース材質 | ABS |
| 受圧接続部材質 | SUS316L（ダイアフラム部：ハステロイC-22相當） |
| 保護等級 | IP65相當 |
| 外形寸法 | φ85×49.4（D：突起部含まず） |
| 質量 | 約200g（電池含む） |
| 付屬品 | 取扱説明書 1部（和文または英文をご指定ください） 試験成績書 1部、モニター電池（※2） |
（注1）使用する乾電池の仕様をご確認の上、電池メーカーが定める使用溫度範囲內でご使用ください。
（※1）常溫連続通電 測定周期（=表示周期）1sec
（※2）新品電池に交換する場合は、アルカリ乾電池のご使用をお薦めいたします。

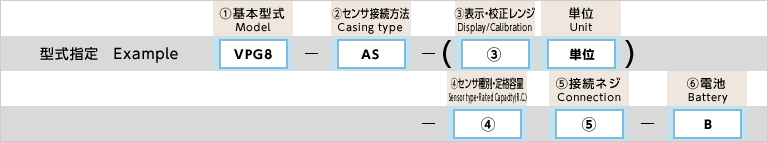

型式の選択
圧力傳感器選択
壓力傳感器探頭已內置壓力計，所以無需要另外指定！
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPG8 | 電池式4桁LCD表示デジタル圧力計 文字高 12.7mm | ||
| 2.センサ接続方法 | ○ | AS | センサ下付き直結 | ||
| 3.表示?校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | |
| 右記參照 枠內の型式を そのまま記入 | 正圧 | (0～50.0kPa) | 50kPaまたは 50.0kPaから選択 | ||
| (0～100.0kPa) | 100kPaまたは 100.0kPaから選択 | ||||
| (0～200.0kPa) | 200kPaまたは 200.0kPaから選択 | ||||
| (0～500.0kPa) | 500kPa指定 | ||||
| 絶対圧 | (0～50kPa abs) | 50kPa(abs)または 50.0kPa(abs)から選択 | |||
| (0～100.0kPa abs) | 100kPa(abs)または 100.0kPa(abs)から選択 | ||||
| (0～200.0kPa abs) | 200kPa(abs)または 200.0kPa(abs)から選択 | ||||
| (0～500kPa abs) | 500kPa(abs)指定 | ||||
| 連成圧 (±の校正レンジの場合) 連成圧の場合は( )で括る | (±50.0kPa) | ±50kPaまたは ±50.0kPaから選択 | |||
| (±100.0kPa) | ±100kPaまたは ±100.0kPaから選択 | ||||
| (-100.0～200.0kPa) | -100～200kPaまたは -100.0～200.0kPaから選択 | ||||
| (-100～500kPa) | -100～500kPa指定 | ||||
| 4.センサ種類? 定格容量 | 右記參照 枠內の型式を そのまま記入 | 正圧 | H050KPG50kPa（ゴアテックス通気付ゲージ圧） | ||
| A100KPG100kPa（ゴアテックス通気付ゲージ圧） | |||||
| A200KPG200kPa（ゴアテックス通気付ゲージ圧） | |||||
| A500KPG500kPa（ゴアテックス通気付ゲージ圧） | |||||
| 絶対圧 | H050KPA 50kPa abs | ||||
| A100KPA 100kPa abs | |||||
| A200KPA 200kPa abs | |||||
| A500KPA 500kPa abs | |||||
| 連成圧 | HR050KP ±50kPa | ||||
| PR100KP ±100kPa | |||||
| PR200KP -100～200kPa | |||||
| PR700KP -100～500kPa | |||||
| 5.接続ネジ | R2 | 接続ネジ R1/4 ※定格容量R100KP選択時のみ | |||
| R3 | 接続ネジ R3/8 | ||||
| G3 | 接続ネジ G3/8 | ||||
| 6.電池 | ○ | B | 単4アルカリ乾電池（LR03） | ||

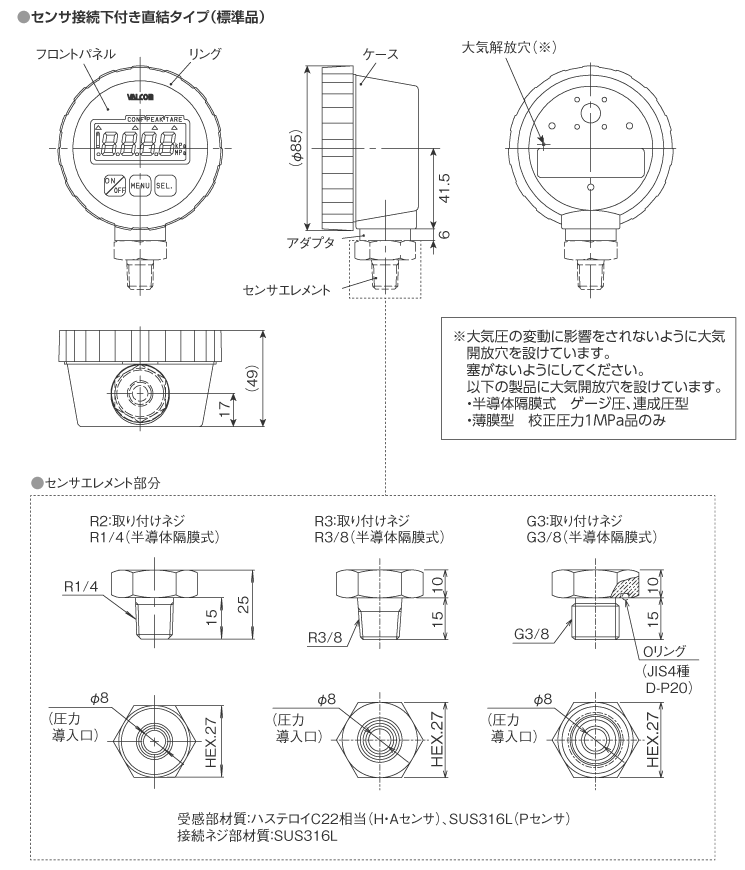

外形寸法（単位：mm）
