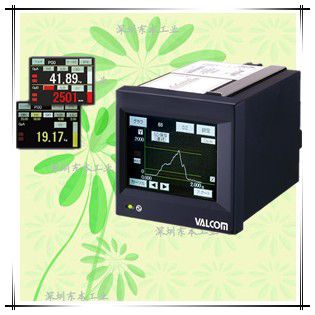

VLGM3
圖形顯示式多功能顯示器、彩色液晶圖形觸摸屏采用!
搭載了比較波形的自動制作功能、操作性大幅提高。
*如果預先設定參數,則在取入采樣波形的同時,自動生成比較波形。
*峰值保持動作時也可以在波形比較畫面上的數字值上顯示。
*實時測量負荷的變化。異常時的原因追究和問題回避能順利進行。
*不僅可以進行波形比較,還可以進行位移比較,因此即使停止也可以保持負荷值進行測量。
*搭載了檢測后端的拐點保持功能。提高判斷好壞的可靠性。
*可以輸入2ch的“應變儀輸入+過程輸入”。
詳細信息

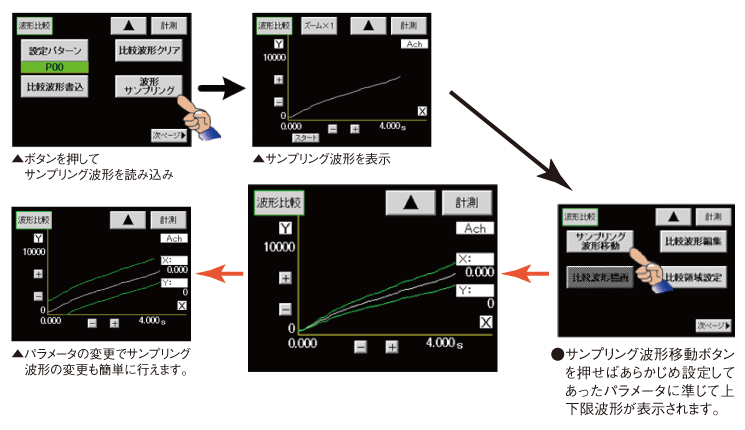

比較波形の作成方法
とっても簡単なサンプリング波形の作成
型式の選択
型式選択 | チェック | 型式 | 仕様 | |
---|---|---|---|---|
1.基本型式 | ○ | VLGM3 | グラフィックマルチメータ (比較波形自動作成機能付き) | |
2.入力ユニット | - | - | Ach | Bch |
○ | GV | ストレンゲージ入力(350Ω) 入力信號範囲:±4,0mV/V、 校正範囲0.1~3.0mV/V | プロセス入力測定範囲: 0~10V、4~20mA、±0~20mA | |
3.出力ユニット | ○ | RS | RS-232C | |
4.電源 | ○ | 7 | AC100~AC240V (±10%[50/60Hz]) | |
5.SDメモリーカード機能 | ○ | 0 | SDメモリーカードなし |
