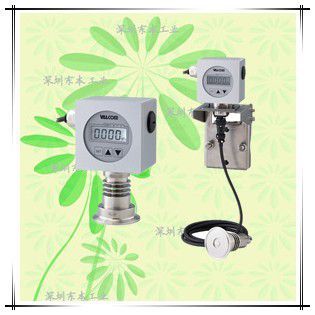

NSMS-A6VB帶2線電流輸出（可改變）
サニタリ型2線伝送デジタル圧力計"出力4～20mAスケーリング可変タイプ"
量程：50kPa～3MPa
出力4～20mA(2線式)スケーリング機能付(負圧／連成圧／逆転出力も可能)
耐環境性を考慮したIP67相當
強度の高い受圧面
封入液を使用しない安心?安全構造
標準機能
●ダンピング機能付 ●ループチェック機能 ●FIXゼロ
●ワンタッチゼロ調整 ●最大値／最小値表示
●異常時の出力バーンアウト設定など各種機能搭載
| 測定媒體 | 各種酒類?乳飲料?調味料?純水?薬液等 (センサ材質により異なります) |
|---|---|
| 測定種類 | 正圧?連成圧?負圧での測定が可能 |
| 測定範囲 | 定格容量50kPa～3MPa範囲でご指定可能です |
| 出力種類 | 4～20mA（2線式） 出力スケーリング可変式 出力スケーリングは、定格容量の「10～100%」の範囲で変更可能です |
詳細信息
仕様1（センサ部）
| 受圧接液部形狀?サイズ | ISOへルール?バリベント?ISO袋ナット?その他特注 |
|---|---|
| 定格容量 | 50kPa～3MPa |
| 受圧接液部材質 | センサ部：SUS316L、ハステロイC-276相當、SUS329J4L |
| 接液部表面仕上げ | 受圧接液部材質による |
| 許容過負荷 | 400%R.C.（定格容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（定格容量3MPa：300%R.C.） |
仕様2（アンプ部+センサ部）
| 精度(※1) (非直線性、ヒステリシス、繰り返し性を含む) | ±0.5％F.S.±1digit. 10?20％R.C.スケーリング時：±1％F.S.±1digit. |
|---|---|
| 溫度補償範囲(接液部) | -5～150℃(測定媒體溫度) |
| 許容溫度範囲(接液部) | -5～150℃(測定媒體溫度) |
| 零點の溫度影響 | ±0.5%R.C./10℃以下 |
| 出力の溫度影響 | ±0.5%R.C./10℃以下 |
| 周囲溫濕度範囲 | 溫度0～50℃(アンプ?表示部)、濕度0～90%RH(結露不可) |
| 材質 | アルミダイキャスト(ケース材質)、SUS304(放熱フィン) |
| 保護構造 | IP67相當 |
| 質量 | 約900g(センサ部含む/ISO へルール2Sの場合) |
| 付屬品 | 取扱説明書1部、試験成績書1部、ケーブルグランド PB型専用ブラケット?U字ボルト?固定用ナット |
（※1）ヘルール形狀はクランプ締付後ゼロ調整を?qū)g施。
表示部仕様
| 表示 | 7セグメント 4桁LCD表示 文字高：約12.7mm |
|---|---|
| 表示範囲 | 出荷時設定による(最大-1999～1999) |
| 表示更新速度 | 約3.5回/sec. |
| 応答時間 | ダンピング時定數による 0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達時間)から選択 (最大値/最小値メモリは表示更新速度に依存しません) |
アナログ出力仕様
| アナログ出力 | 4～20mA 2線式 (10～100%R.C.スケーリング可) |
|---|---|
| 出力範囲 | 約3～22mA |
| 許容負荷抵抗 | 電源電圧DC24V時 380Ωmax. |
| 応答時間 | ダンピング時定數による 0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達時間)から選択 |

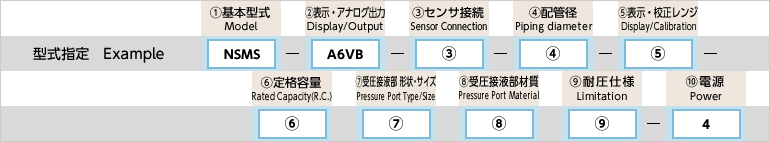

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | NSMS | 高溫タイプ：接液部溫度範囲 -5～150℃ | |
| 2.表示?アナログ出力 | ○ | A6VB | 4～20mA(2線式) 出力スケーリング可変式 応答性：ダンピング(ソフトフィルタ)初期設定2秒(0.5Hz) 表示部 バックライト付 許容負荷抵抗：電源電圧DC24V時380Ωmax. | |
| 3.センサ接続 | AS | センサ下付直結 | ||
| PB05 | センサセパレート(表示部～センサ間ケーブル 5m) | |||
| PB10 | センサセパレート(表示部～センサ間ケーブル 10m) | |||
| 4.配管徑 | ○ | 50A | 表示部設置固定配管徑 φ60.5mm | |
| 5.表示?校正レンジ | 正圧?負圧 | ⑥定格容量の【 】?jī)?nèi)數値と単位をご指定ください ※負圧の場合は( )で括ってください | ||
| 連成圧 | 連成圧(±の校正レンジの場合)(※2) | |||
| 6.定格容量 | 005 | 50kPa 校正レンジ指定【50.0kPa】 | ||
| 010 | 100kPa 校正レンジ指定【100.0kPa】 | |||
| 020 | 200kPa 校正レンジ指定【200kPa】 連成【(-100～200)kPa】(※2) | |||
| 021 | 200kPa 校正レンジ指定【(-100～200)kPa】(※2) (連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください) | |||
| 030 | 300kPa 校正レンジ指定【300kPa】 連成【(-100～300)kPa】(※2) | |||
| 031 | 300kPa 校正レンジ指定【(-100～300)kPa】(※2) (連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください) | |||
| 050 | 500kPa 校正レンジ指定【500kPa】 | |||
| 100 | 1000kPa 校正レンジ指定【1000kPa】 | |||
| 300 | 3MPa 校正レンジ指定【3.00MPa】(受注生産品) (耐圧150%R.C. ISO袋ナット?ネジマウントのみ) | |||
| 7.受圧接液部 形狀?サイズ | F1 | ヘルール 1.5S | ||
| F2 | ヘルール 2S | |||
| F3 | ヘルール 2.5S【受注生産品】 | |||
| F4 | ヘルール 3S【受注生産品】 | |||
| F6 | ヘルール 4S【受注生産品】 | |||
| V50A | バリベント DN50【受注生産品】 | |||
| V65A | バリベント DN65【受注生産品】 | |||
| V80A | バリベント DN80【受注生産品】 | |||
| V100A | バリベント DN100【受注生産品】 | |||
| R1 | ISO 袋ナット 1.5S【受注生産品】六角ナット付(HEX61) | |||
| R2 | ISO 袋ナット 2S【受注生産品】六角ナット付屬(HEX76) | |||
| M0 | ネジマウント型単體 専用Oリング1本付屬 | |||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付屬 | |||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付屬 | |||
| 8.受圧接液部材質 | 無記入 | SUS316L 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑥定格容量すべてに対応 ⑦受圧接液部 形狀?サイズすべてに対応 | ||
| HS1 | ハステロイC-276相當 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑥定格容量?jī)?nèi) 030?050?100から選択可 ⑦受圧接液部 形狀?サイズ內 F1?F2?F3?M0から選択可 | 【受注生産品】 負圧?連成圧は 対応不可 | ||
| J4L | SUS329J4L バフ研磨(#400) ⑥定格容量?jī)?nèi) 030?050?100から選択可 ⑦受圧接液部 形狀?サイズ內 F1?F2?F3?M0から選択可 | |||
| 9.耐圧仕様 | H | 400%R.C.(3MPaは選択不可) | ||
| 無記入 | 150%R.C.（3MPaのみ） | |||
| 10.電源 | ○ | 4 | DC24V (DC15.64～26.5V)消費電流約23mA | |
（※2）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。負圧の場合の判定基準は±1%R.C.以內です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ(±1%R.C.以內)も記載しております。
校正に関しては、ご発注時に上記型式選択⑤「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。

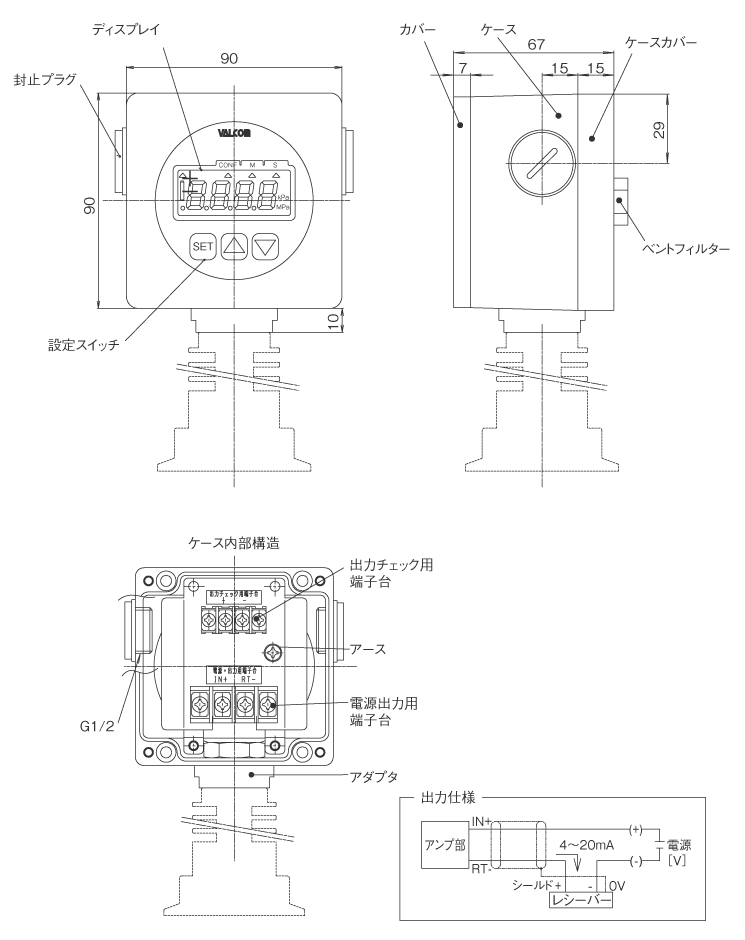

外形寸法 センサ直結（単位：mm）
※受圧接液部形狀?サイズはこちらをご參照ください

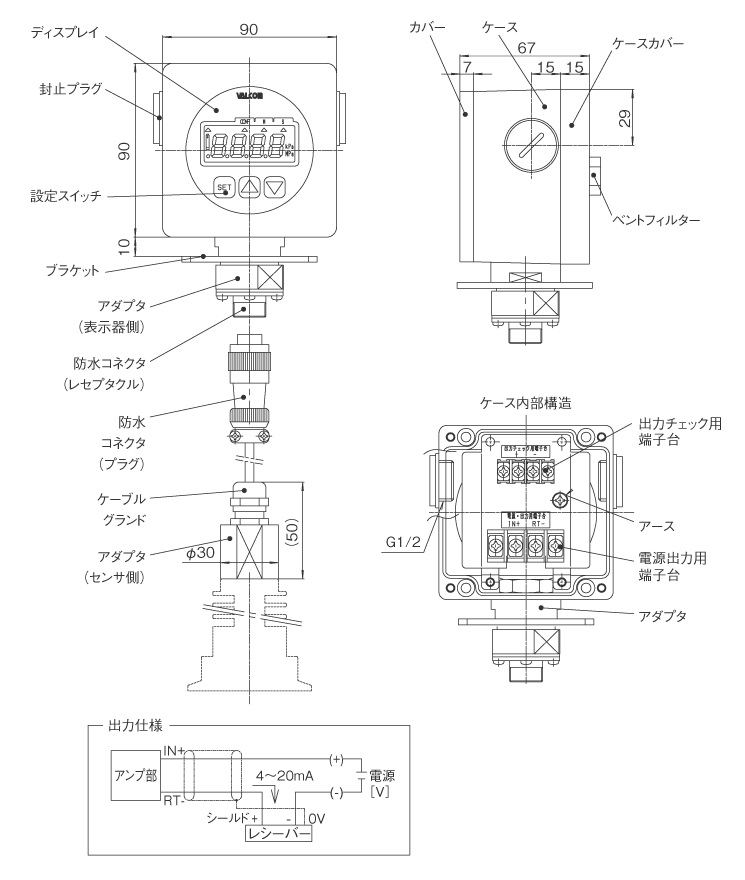

外形寸法 センサセパレート（単位：mm）
※受圧接液部形狀?サイズはこちらをご參照ください

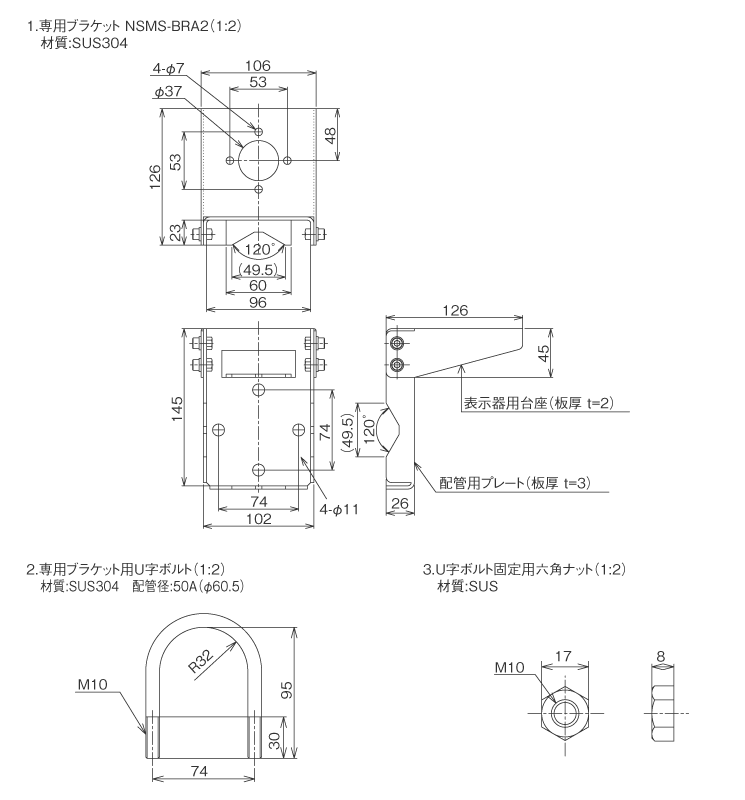

付屬品一覧（単位：mm）
