VPGFS傳感器
緊湊型中高壓用壓力傳感器
量程:5MPa~50MPa
1:接液部が小形フラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒體の測定に最適
2:ダイアフラム部が小徑(G1/8)のため細い配管に取付可能
3:高精度(非直線性±0.5%R.C.)
測定媒體 | 水?油?ガス等SUS630を腐食させない媒體 |
---|---|
測定種類 | 正圧の測定が可能 |
定格容量 | 5~50MPa |
詳細信息
仕様
定格出力 | 1.5mV/V ±20% |
---|---|
非直線性 | ±0.5%R.C. |
ヒステリシス | ±0.5%R.C. |
推奨印加電圧 | 1~2V |
最大印加電圧 | 3V |
入力抵抗 | 120Ω±2.4Ω |
出力抵抗 | 120Ω±2.4Ω |
絶縁抵抗 | 50MΩ以上(DC50V) |
溫度補償範囲(測定媒體溫度) | 0~60℃(結露、氷結不可) |
許容溫度範囲(測定媒體溫度) | -10~70℃(結露、氷結不可) |
許容過負荷 | 150%R.C. |
限界過負荷 | 200%R.C. |
零點の溫度影響 | ±1%R.C./10℃ |
出力の溫度影響 | ±1%R.C./10℃ |
推奨締め付けトルク | 7N?m |
最大締め付けトルク | 10N?m |

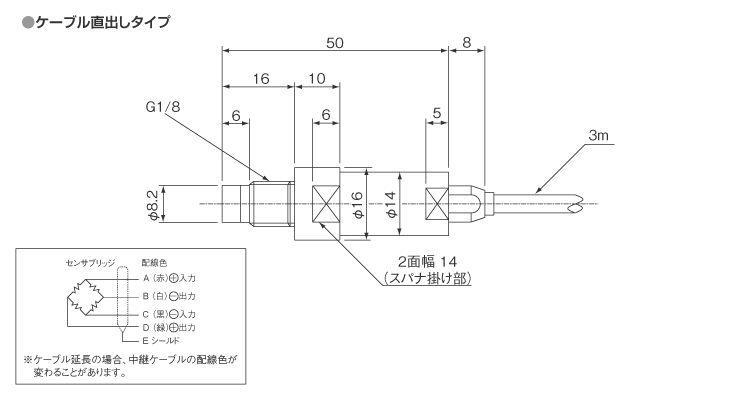

接続ネジ | G1/8 |
受圧接続部材質 | SUS630 |
ケーブル | 4芯耐熱ビニールケーブル 3m直結 0.065mm2 |
質量 | 約150g(ケーブル含まず) |
付屬品 | 試験成績書1部、銅パッキン1個 |
型式の選択
型式選択 | チェック | 型式 | 仕様 |
---|---|---|---|
1.基本型式 | ○ | VPGFS | 小型フラッシュタイプ中?高圧用圧力センサ ※接続ネジ:G1/8 |
2.定格容量 | 5MP | 5MPa | |
10MP | 10MPa | ||
20MP | 20MPa | ||
50MP | 50MPa | ||
3.ケーブル接続形狀 | ○ | 無記入 | ケーブル直出し IP54相當 |
4.ケーブル長さ | ○ | 3m | 3m 標準 |
