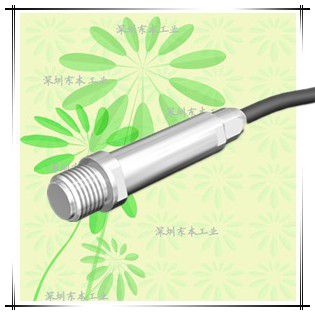

VPGFM傳感器
小型平面型低壓用壓力傳感器
量程:200kPa~1MPa
1:接液部が小形フラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒體の測定に最適
2:ダイアフラム部が小徑(G1/8)のため細い配管にも取付可能
3:低圧粘性媒體用
測定媒體 | C1720(※1)を腐食させない媒體 |
---|---|
測定種類 | 正圧の測定が可能 |
定格容量 | 200kPa~1MPa |
(※1)主としてベリリウムと銅から成る合金(ベリリウム銅)
詳細信息
仕様
定格出力 | 200KPa:0.6mV/V以上 500KPa,1MPa:1mV/V±0.2% |
---|---|
非直線性 | ±1.5%R.C. |
ヒステリシス | ±1.5%R.C. |
推奨印加電圧 | 1~2V |
最大印加電圧 | 3V |
入力抵抗 | 350Ω±10% |
出力抵抗 | 350Ω±10% |
絶縁抵抗 | 50MΩ以上(DC50V) |
溫度補償範囲(測定媒體溫度) | 0~50℃(結露、氷結不可) |
許容溫度範囲(測定媒體溫度) | -10~60℃(結露、氷結不可) |
許容過負荷 | 150%R.C. |
限界過負荷 | 200%R.C. |
零點の溫度影響 | ±2%R.C./10℃(200KPa:±3%R.C./10℃) |
出力の溫度影響 | ±2%R.C./10℃(200KPa:±3%R.C./10℃) |
推奨締め付けトルク | 7N?m |
最大締め付けトルク | 10N?m |
接続ネジ | G1/8 |
受圧接続部材質 | 接液部:C1720 ネジ部:SUS303 |
保護構造(本體) | IP54相當 |
ケーブル | 4芯シールドビニールケーブル 3m標準 φ4mm |
質量 | 約140g(ケーブル3m含む) |
付屬品 | 試験成績書1部 フッ素樹脂シールテープ1個 |
型式の選択
型式選択 | チェック | 型式 | 仕様 |
---|---|---|---|
1.基本型式 | ○ | VPGFM | 小型フラッシュタイプ低圧用圧力センサ ※接続ネジ:G1/8 |
2.定格容量 | 200KP | 200kPa | |
500KP | 500kPa | ||
1MP | 1MPa | ||
3.ケーブル接続形狀 | ○ | 無記入 | ケーブル直出し IP54相當 |
4.ケーブル長さ | ○ | 3m | 3m 標準 |
