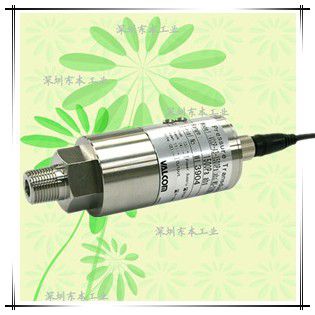

VCCP測高真空
高真空用アンプ內蔵圧力センサ
量程：1500Pa(abs)～10kPa(abs)
高真空域の測定が可能 0～1500Pa(abs)?0～5kPa(abs)?0～10kPa(abs)
最大許容圧(400kPa)
| 測定媒體 | 水?油?ガスなどセラミック+SUS316L+Oリングを腐食させない流體 |
|---|---|
| 測定種類 | 絶対圧の測定が可能 |
| 測定範囲 | 校正レンジは1500Pa(abs)?5kPa(abs)?10kPa(abs)から選択可能 |
| 出力種類 | 4～20mA(4線式)、1～5Vからご指定ください |
詳細信息
仕様
| 非直線性 | ±0.8%F.S.以下 |
|---|---|
| ヒステリシス | ±0.8%F.S.以下 |
| 使用溫度 | 0～70℃(結露、氷結不可) |
| 零點の溫度影響 | ±0.5%F.S.／±10℃以下 |
| 出力の溫度影響 | ±0.5%F.S.／±10℃以下 |
| 接続ネジ部材質 | SUS316L |
| 受感部材質 | アルミナセラミック |
| Oリング材質 | EPDM、フッ素ゴム(4種D)、パーフロより選択 |
| ケース材質 | SUS304 |
| 保護構造 | IP54相當 |
| 電源 | DC24V(±10％) |
| 質量 | 約470g |
| 付屬品 | 取扱説明書1部、試験成績書1部 |

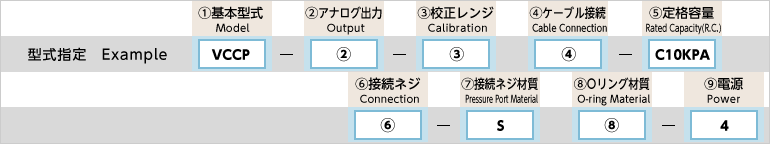

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VCCP | 高真空用アンプ內蔵圧力センサ | |||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 250Hz | 5kΩ以上 | 約25mA | ||
| A3 | 4～20mA(4線式) | 250Hz | DV24V 500Ω以上 | 約42mA | ||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右記參照 枠內の レンジを そのまま記入 | 10kPa(abs) | 1500Pa(abs) (0～1500Pa(abs)) | ||||
| 5kPa(abs) (0～5kPa(abs)) | ||||||
| 10kPa(abs) (0～10kPa(abs)) | ||||||
| 4.ケーブル接続形狀 | WN | 接続ケーブルなし | ||||
| WS | 防水コネクタ(ストレートタイプ)+ケーブル2m | |||||
| WR | 防水コネクタ(アングルタイプ)+ケーブル2m | |||||
| 5.定格容量 | ○ | C10KPA | 10kPa(abs) | |||
| 6.接続ネジ | R2 | 接続ねじ：R1/4 | ||||
| R3 | 接続ねじ：R3/8 | |||||
| G2 | 接続ねじ：G1/4 使用するOリングは⑧の選択による | |||||
| G3 | 接続ねじ：G3/8 使用するOリングは⑧の選択による | |||||
| 7.接続ネジ材質 | ○ | S | SUS316L(ケース部はSUS304) | |||
| 8.Oリング材質 | E | EPDM | ||||
| F | フッ素ゴム(4種D) | |||||
| P | パーフロ | |||||
| 9.電源 | ○ | 4 | DC24V(±10%) | |||
外形寸法（単位：mm）
