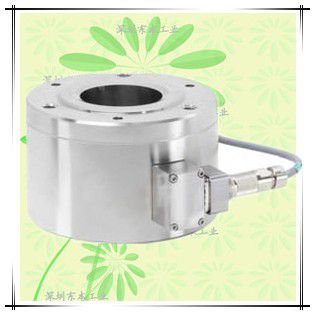

VC6B
墊片式
バリエーション豊かな堅牢タイプ
優れた耐環境性
小型?軽量
量程：200KN~2MN（20.4~203.9tonf)
詳細信息
仕様
| 定格出力 | 2～2.48mV/V(感度調整なし) |
|---|---|
| 非直線性 | ±1%R.C.(球面受金具使用時)(※1) |
| ヒステリシス | 耐圧硬質プレート使用時：±0.5%R.C. ロードボタン、ペンダルベアリング使用時：±0.3%R.C. 200kNのみ：±0.5%R.C. 球面軸受け金具使用時：±0.5%R.C. |
| 零バランス | ±0.0248mV/V |
| 零點の溫度影響 | ±0.05%R.C./10℃ |
| 出力の溫度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 靜的限界橫力 | 耐圧硬質プレート使用時：指定不可 ロードボタン、ベンダルベアリング20% 球面受け金具使用時3% |
| 相対振動応力 | 70% |
| 溫度補償範囲 | -10～70℃(結露、氷結不可) |
| 許容溫度範囲 | -30～85℃(結露、氷結不可) |
| 保存溫度範囲 | -50～85℃(結露、氷結不可) |
| 入力抵抗 | 380～420Ω |
| 出力抵抗 | 280～360Ω |
| 推奨印加電圧 | 5V以下 |
| 印加電圧範囲 | 0.5～20V |
| 絶縁抵抗 | 5GΩ以上 |
| 保護構造 | IP68 相當(注1) |
| ケーブル | φ5.4mm シールド付 6m直結 |
(※1) ロードボタン、ベンダルベアリング使用時:±0.4%R.C.／耐圧プレート使用時:±1%R.C.
クリープ30分(溫度補償範囲內):±0.06%R.C..
(注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 固有振動數 | A | B | C+0.1 | D | D1 | E+0.1 | F |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VC6B-200KN | 200kN | 約0.13mm | 11.6kHz | 80 | 60 | 40.4 | 1 | 1 | 32 | 16.25 | |
| VC6B-500KN | 500kN | 約0.15mm | 14.4kHz | 52 | |||||||
| VC6B-1MN | 1MN | 約0.20mm | 6.1kHz | 159 | 100 | 88 | 2 | 3 | 68 | 35.5 | |
| VC6B-2MN | 2MN | 約0.20mm | 6.9kHz | 106 |
| 型式 | G | H | J | K | L | MH11 | N | O | P | Q+0.1 | R | S+0.1 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VC6B-200KN | 42 | 0.75 | M8 深8 | 26 | 12 | 6 | 100 | - | 35 | 48 | M6 深8 | 64 | 約1.6kg |
| VC6B-500KN | - | - | 42 | 約1.8kg | |||||||||
| VC6B-1MN | 44 | 17.5 | M12 深15 | 31 | 8 | 184 | - | 75 | 98 | M8 深15 | 130 | 約10.1kg | |
| VC6B-2MN | 100 | 80 | 90 | 約10.7kg |
※ケーブル含まずの質量です。

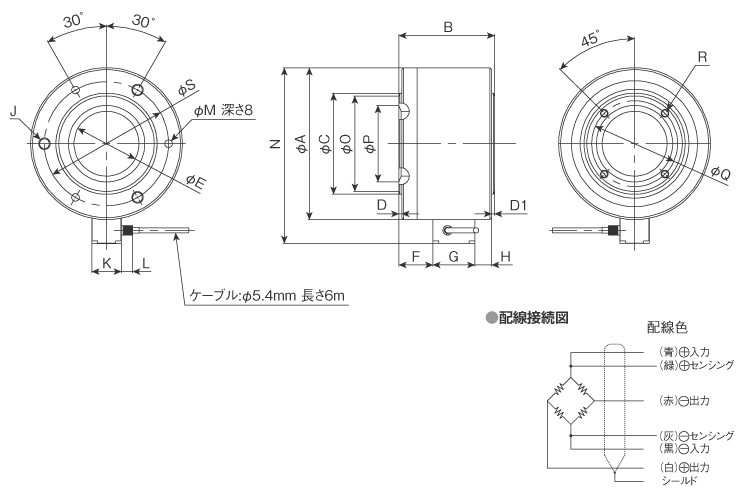

外形寸法（単位：mm）
