VKMR
中空型壓力傳感器
量程：20kN～400kN
詳細信息
仕様
| 定格出力 | 1.7～2.3mV/V |
|---|---|
| 非直線性 | ±10%R.C.(注1) |
| ヒステリシス | ±10%R.C.(注1) |
| 繰り返し性 | ±1%R.C.(設置位置同一箇所) ±10%R.C.(設置位置を変更) |
| 零バランス | -0.4～0.4mV/V |
| 零點の溫度影響 | ±0.5%R.C./10℃ |
| 出力の溫度影響 | ±1%R.C./10℃ |
| 限界荷重 | 500% |
| 溫度補償範囲 | -10～70℃ |
| 許容溫度範囲 | -10～70℃ |
| 入力抵抗 | 560Ω±190Ω |
| 出力抵抗 | 20～300kN: 350Ω±5Ω、400kN: 400Ω±5Ω |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 20～60kN: 0.5～5V、100～400kN: 0.5～12V |
| 絶縁抵抗 | 5GΩ |
| 保護構造 | IP67 相當 |
| ケーブル | φ2.8-4芯シールドケーブル 1.5m |
クリープ30分 ±2%R.C.
(注1) 最終検査時の実測値の誤差になります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 固有振動數 |
|---|---|---|---|---|
| VKMR-20KN | 20kN | 0.06mm | 22kHz | |
| VKMR-40KN | 40kN | 45kHz | ||
| VKMR-60KN | 60kN | 47kHz | ||
| VKMR-100KN | 100kN | 0.08mm | 27kHz | |
| VKMR-200KN | 200kN | 0.11mm | 22kHz | |
| VKMR-300KN | 300kN | 0.21mm | 18kHz | |
| VKMR-400KN | 400kN | 0.32mm | 15kHz |
| 型式 | A0-0.1 | B | C | D | E | F | G | R | (X) | (Y) | (Z) | ネジ部 | a./f. | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKMR-20KN | 17 | 6.5 | - | 6 | 9 | 3 | 0.5 | - | 6 | 11.5 | 25 | M6;1/4" | - | 5g |
| VKMR-40KN | 21 | 8 | - | 6 | 13 | 3 | 0.5 | - | 6 | 11.5 | 25 | M8;5/16" | - | 7g |
| VKMR-60KN | 24 | 10 | - | 8 | 16 | 4 | 0.5 | - | 6 | 11.5 | 25 | M10;3/8" | - | 12g |
| VKMR-100KN | 26.5 | 12.7 | 19.75 | 10 | - | 5 | - | 6 | 10.5 | 14.5 | - | M12;1/2" | 9 | 32g |
| VKMR-200KN | 31 | 16 | 25.5 | 10 | - | 6 | - | 8 | 10.5 | 14.5 | - | M16;5/8" | 9 | 40g |
| VKMR-300KN | 37 | 21 | 31.5 | 10.5 | - | 6 | - | 9 | 10.5 | 14.5 | - | M20;3/4" | 9 | 50g |
| VKMR-400KN | 46 | 25 | 38 | 12.5 | - | 8 | - | 10 | 10.5 | 14.5 | - | M24;7/8" | 9 | 70g |
※ケーブル含まずの質量です。

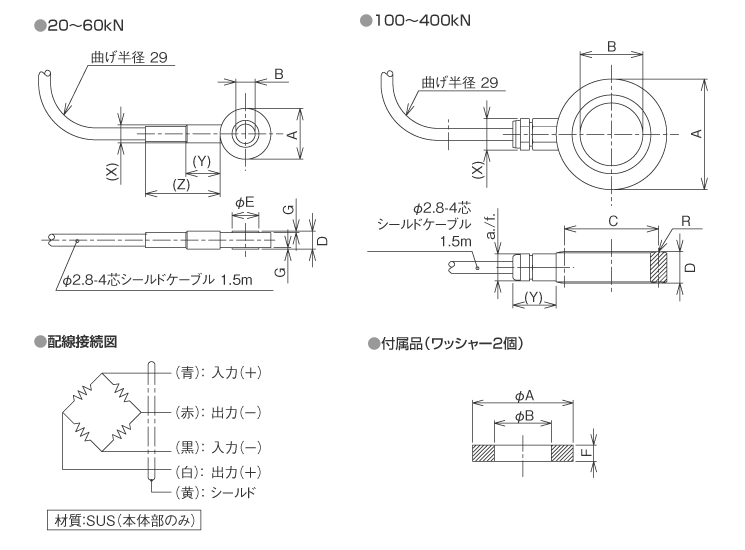

外形寸法（単位：mm）
