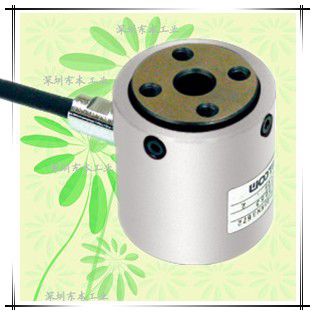

VLC-024A
扁平型壓力傳感器
便于安裝在軸氣缸中的小型扁平型。
低成本類型
量程:5KN~100KN
詳細信息
仕様
定格出力 | 1mV/V±0.1mV/V |
---|---|
非直線性 | ±0.5%R.C. |
ヒステリシス | ±0.5%R.C. |
繰り返し性 | ±0.3%R.C. |
零バランス | ±0.1mV/V |
零點の溫度影響 | ±0.1%R.C./10℃ |
出力の溫度影響 | ±0.1%R.C./10℃ |
許容過負荷 | 150%R.C. |
溫度補償範囲 | -10~60℃(結露、氷結不可) |
許容溫度範囲 | -10~60℃(結露、氷結不可) |
入力抵抗 | 420Ω±50Ω |
出力抵抗 | 350Ω±5Ω |
推奨印加電圧 | 5V以下 |
最大印加電圧 | 10V |
絶縁抵抗 | 1000MΩ以上 |
保護構造 | IP54 相當(注1) |

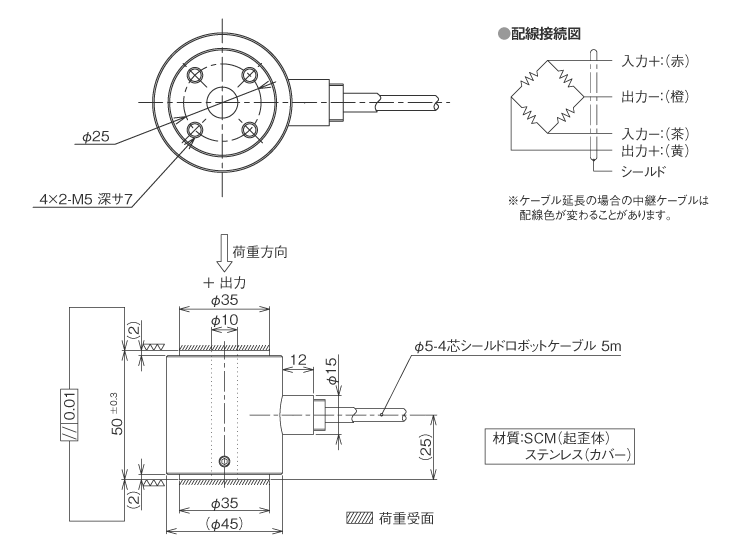

ケーブル | φ5-4芯シールドロボット ケーブル 5m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
---|---|---|---|---|
VLC-5KN024A | 5kN | 約0.02mm | 約1kg | |
VLC-10KN024A | 10kN | |||
VLC-20KN024A | 20kN | |||
VLC-30KN024A | 30kN | |||
VLC-50KN024A | 50kN | |||
VLC-100KN024A | 100kN |
※ケーブル込みの質量です。
