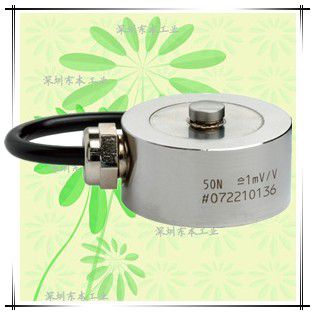

VC9C series
*耐環境對應小型按鈕型壓力傳感器
*量程:50N~50KN
*全不銹鋼(保護構造 IP67相當)
*限界過負荷150~200%R.C.
詳細信息
仕様
定格出力 | 0.99~1.01mV/V |
---|---|
非直線性 | ±0.2%R.C. |
ヒステリシス | ±0.2%R.C. |
零バランス | -0.2~0.2mV/V |
零點の溫度影響 | ±0.2%R.C./10℃ |
出力の溫度影響 | ±0.2%R.C./10℃ |
許容過負荷 | 200%R.C.(0.5~50kN:120%R.C.) |
限界過負荷 | 200%R.C.(0.5~50kN:150%R.C.) |
溫度補償範囲 | -10~70℃(結露、氷結不可) |
許容溫度範囲 | -30~85℃(結露、氷結不可) |
入力抵抗 | 250~400Ω(50~200N)、300~450Ω(0.5~50KN) |
出力抵抗 | 200~400Ω(50~200N)、120~450Ω(0.5~50KN) |
推奨印加電圧 | 5V |
印加電圧範囲 | 0.5~12V |
絶縁抵抗 | 1000MΩ以上 |
保護構造 | IP67 相當(注1) |
ケーブル | 4芯シールドケーブル 1.5m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

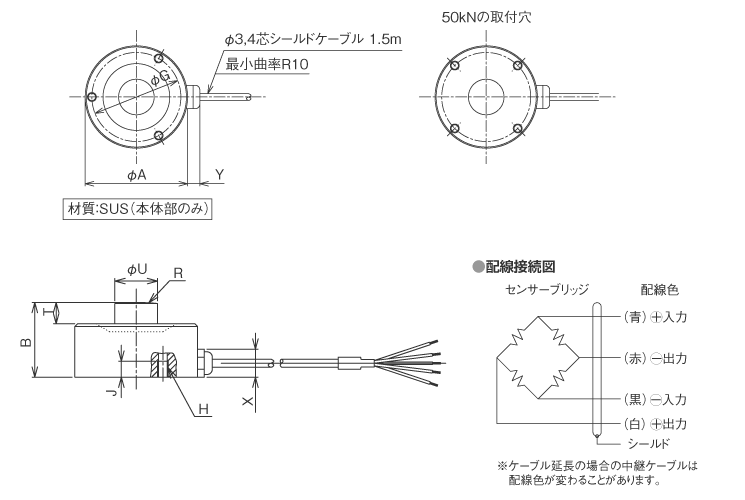

型式の選択
選択 | 型式 | 定格容量 | 定格変位量 | φA -0.1 | B | -0.1 G | H | J | R | T | U -0.1 | X | Y | 質量 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VC9C-50N | 50N | 0.009mm±15% | 26 | 15 | 20.5 | 3×M3 | 6 | 20 | 2.5 | 5.5 | 約10.5 | 約5.5 | 約55g | |
VC9C-100N | 100N | |||||||||||||
VC9C-200N | 200N | |||||||||||||
VC9C-0.5KN | 0.5kN | 0.015mm±15% | 13 | 22.75 | 3×M2 | 3.5 | 40 | 1 | 8 | 約65g | ||||
VC9C-1KN | 1kN | 0.019mm±15% | ||||||||||||
VC9C-2KN | 2kN | 0.020mm±15% | ||||||||||||
VC9C-5KN | 5kN | 0.025mm±15% | ||||||||||||
VC9C-10KN | 10kN | 0.040mm±15% | ||||||||||||
VC9C-20KN | 20kN | 0.055mm±15% | ||||||||||||
VC9C-50KN | 50kN | 0.075mm±15% | 46 | 28 | 40 | 4×M4 | 6 | 80 | 8 | 16 | 約260g |
※ケーブル込みの質量です。
