詳細信息
仕様
形狀 | 縦型 |
---|---|
表示 | 計測用2色LED:101ドット ゼロ用2色LED:1ドット 設定値判定用LED:赤色、2色 |
入力インピーダンス | 4~20mA: 10Ω 0~5V/1~5V/0~10V: 1MΩ以上 |
サンプリング速度 | 約100回/秒 |
応答時間 | 0.5秒以下 |
機能 | 輝度調整 ゼロ?スパン調整 |
確度 | ±1%±1digit |
使用溫度範囲 | -5~55℃ |
使用濕度範囲 | 30~90%RH (結露不可) |

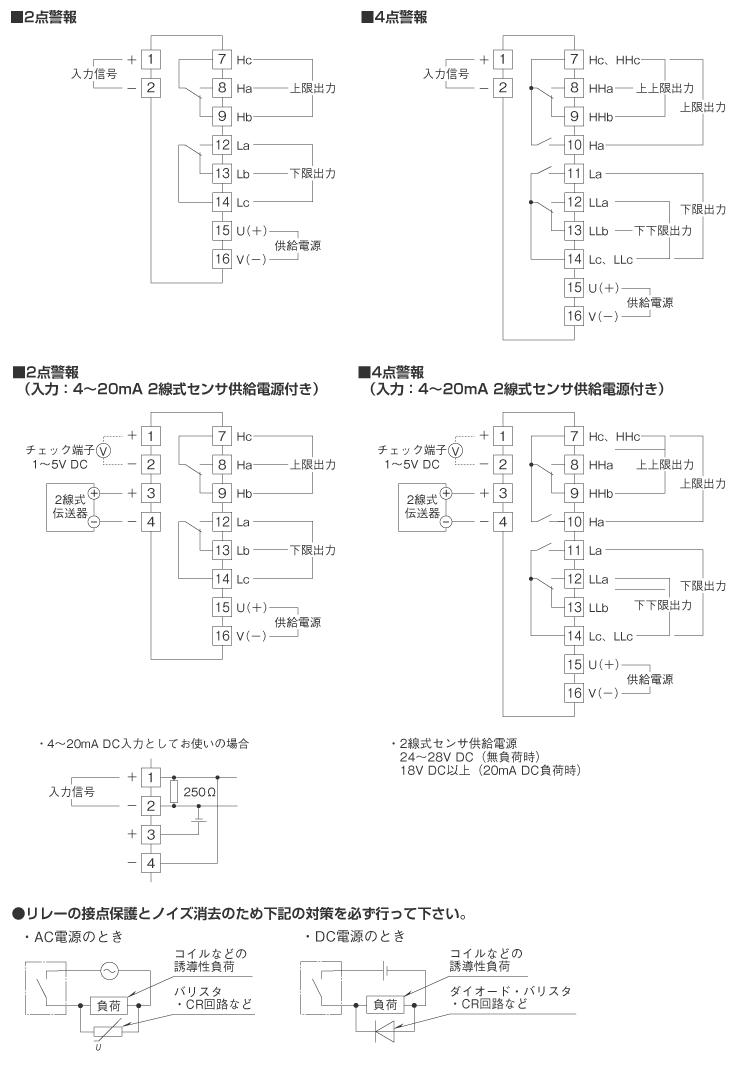

配線接続部 | 端子臺 (M3ネジ) |

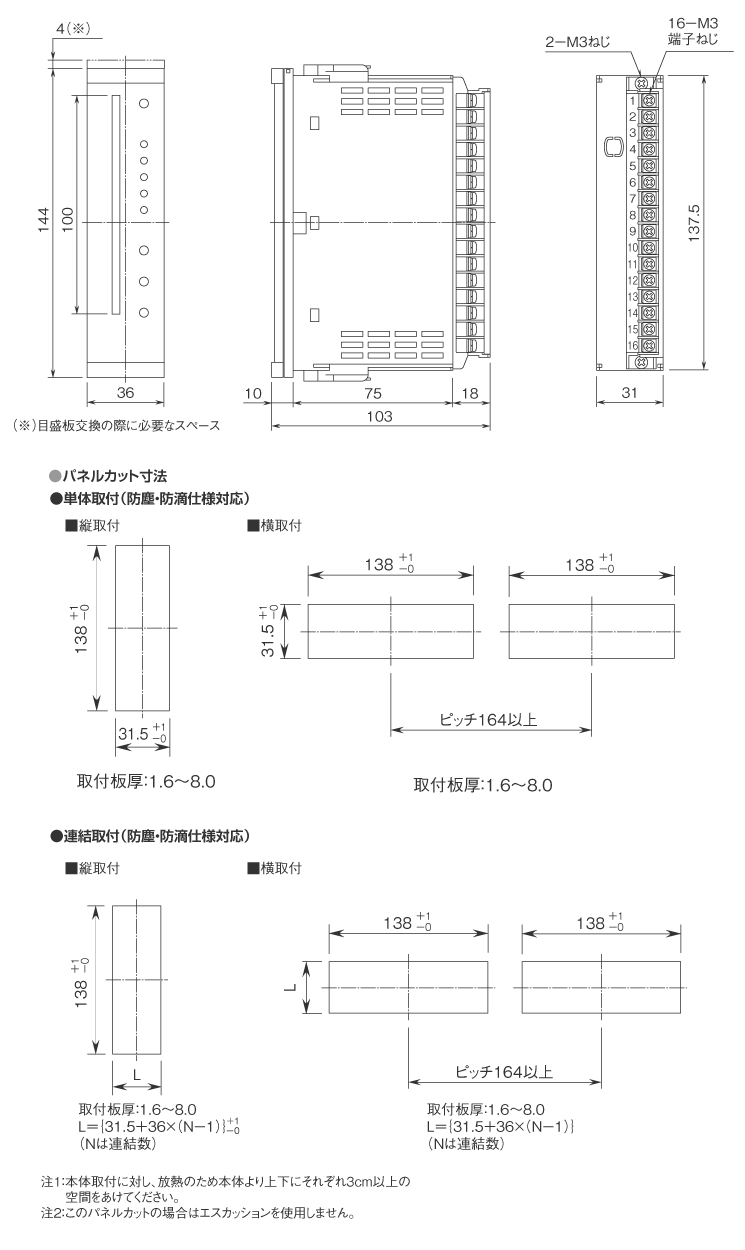

外形寸法 | 36(W)×144(H)×103(D) |
質量 | 約470g(仕様により異なります) |
付屬品 | 取扱説明書1部 |
型式の選択
型式選択 | チェック | 型式 | 仕様 |
---|---|---|---|
1.基本型式 | RV2 | 領域変色 配色固定:橙→緑→赤 | |
CV2 | 全面変色 配色固定:橙→緑→赤 | ||
2.取り付け方向 | V | 縦取付 | |
H | 橫取付 | ||
3.警報點數 | 2S | 2點警報 定格負荷 AC250V 1A/DC30V 5A | |
4S | 4點警報 定格負荷 AC250V 1A/DC30V 5A | ||
4.電源 | 4 | DC24V(±15%) max.3.5W | |
7 | AC100?240V(85?264V) max.8VA | ||
5.入力信號 | A2 | 1~5V (入力抵抗1MΩ以上) | |
A3 | 4~20mA (入力抵抗10Ω) | ||
A4 | 0~5V (入力抵抗1MΩ以上) | ||
A5 | 0~10V (入力抵抗1MΩ以上) | ||
A6 | 4~20mA (2線式) (入力抵抗250Ω、センサ供給電源付) | ||
6.CE | 無記入 | CE適合無し | |
CE | CE適合品 | ||
表示レンジ | 左側/右側 メーター左右の目盛を指定 (指定レンジが1種類の場合はメーター左側に目盛が入ります) |
