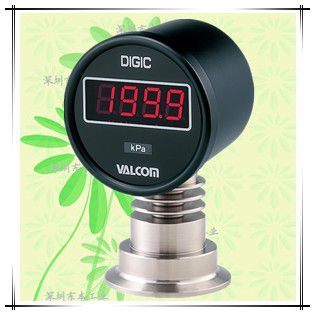

HSMC series（單一功能）
サニタリ型単機能（圧力伝送?スイッチ選択）デジタル圧力計
量程：50kPa～3MPa
接點またはアナログ出力の必要機能のみをご選択いただけるスタンダードタイプ
大型高輝度LED採用により視認性を向上
強度の高い受圧面
封入液を使用しない安全?安心構造
| 測定媒體 | 各種酒類?乳飲料?調味料?純水?薬液等 （センサ材質により異なります） |
|---|---|
| 測定種類 | 正圧?連成圧?負圧での測定が可能 |
| 測定範囲 | 定格容量50kPa～3MPa（校正レンジ25kPa～3MPa）範囲でご指定可能です 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
| 出力種類 | 4～20mA（2線式?4線式）、1～5V、0～5Vまたは1設定出力からご指定ください |
詳細信息
仕様1（センサ部）
| センサ部接続 | ISOへルール?バリベント?ISO袋ナット?ネジマウント?その他特注 |
|---|---|
| 定格容量 | 定格容量は50kPa?3MPa |
| 材質 | センサ部：SUS316L、ハステロイC-276相當、SUS329J4L |
| 接液部表面仕上げ | 受圧接液部材質による |
| 許容過負荷 | 400%R.C.（定格容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（定格容量3MPa：300%R.C.） |
仕様2（アンプ部+センサ部）
| 表示 | 1999 3 ?桁 赤色LED 文字高：約14.2mm |
|---|---|
| 表示更新速度 | 約3回/sec. |
| 非直線性 | ±0.5%R.C.±1digit. （負圧側 ±1％R.C.±1digit.） |
| ヒステリシス | ±0.5%R.C.±1digit. （負圧側 ±1％R.C.±1digit.） |
| 溫度補償範囲(接液部) | -5～150℃ |
| 許容溫度範囲(接液部) | -5～150℃ |
| 零點の溫度影響 | ±0.5%R.C./10℃（定格300?500?1000kPa?3MPa） |
| ±0.7%R.C./10℃（定格50?100?200kPa） | |
| 出力の溫度影響 | ±0.5%R.C./10℃（定格300?500?1000kPa?3MPa） |
| ±0.7%R.C./10℃（定格50?100?200kPa） | |
| 周囲溫濕度範囲 | 溫度0～50℃（氷結不可）、濕度0～90%RH（結露不可） |
| 材質 | アルミダイキャスト（ケース） アクリル（フロント） SUS304（放熱フィン） |
| 保護構造 | IP65相當 |
| 質量 | 約950g（センサ部含む／ISO へルール2Sの場合） |
| 付屬品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部、Oリング1個（ネジマウント型のみ） 六角ナット1個（袋ナットのみ） |

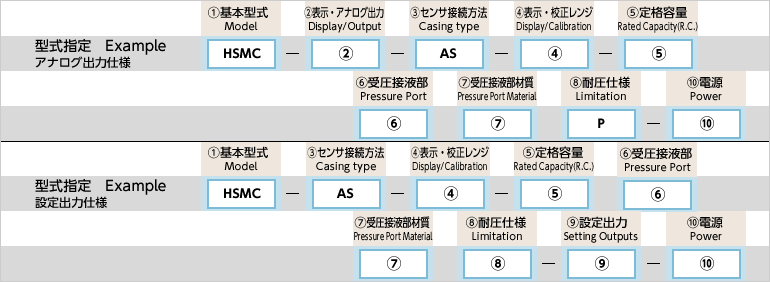

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | HSMC | 接液部溫度範囲 -5～150℃ | ||
| 2.表示?アナログ出力 | - | - | こちらを選択時、⑨設定出力數は選択できません。 | ||
| 出力種類 | 応答周波數 | 許容負荷抵抗 | |||
| D | 表示のみ（出力なし） | ||||
| A2 | 1～5V | 7Hz | 10kΩ以上 | ||
| A3 | 4～20mA（4線式） | 8Hz | 250Ω以下 | ||
| A4 | 0～5V | 7Hz | 10kΩ以上 | ||
| A6 | 4～20mA（2線式） ※電源4(DC24V)のみ適応 | 500Hz | RX≦44×Vin-654 RX: 許容負荷抵抗 [Ω] Vin: 電源電圧 [V] | ||
| 3.センサ接続方法 | ○ | AS | センサ下付直結（ツバなしケース） | ||
| 4.表示?校正レンジ | - | - | 校正レンジの指定例 | ||
| 正圧 | 定格容量 1000kPa時 1.000MPa (0～1.000)MPa | 表示?校正レンジの、 數値と単位をご記入ください | |||
| 負圧 | 定格容量 200kPa時 -100.0kPa (0～-100.0)kPa | 負圧の場合は校正レンジ 數値を( )で括ってご記入ください（※1） | |||
| 連成圧 | 定格容量 300kPa時 -100～300kPa (-100～300)kPa | 出力の校正レンジの、數値と単位を ( )で括ってご記入ください（※1）（※2） | |||
| 5.定格容量 | 005 | 50kPa | |||
| 010 | 100kPa | ||||
| 020 | 200kPa（※2） | ||||
| 021 | 200kPa（※2） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） | ||||
| 030 | 300kPa（※2） | ||||
| 031 | 300kPa（※2） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） | ||||
| 050 | 500kPa | ||||
| 100 | 1000kPa | ||||
| 300 | 3MPa【表示?校正レンジ：3.00MPaからご指定ください】 （受注生産品） （袋ナット?ネジマウントタイプのみ） | ||||
| 6.受圧接液部形狀?サイズ | F1 | ヘルール 1.5S | |||
| F2 | ヘルール 2S | ||||
| F3 | ヘルール 2.5S【受注生産品】 | ||||
| F4 | ヘルール 3S【受注生産品】 | ||||
| F6 | ヘルール 4S【受注生産品】 | ||||
| V50A | バリベント DN50【受注生産品】 | ||||
| V65A | バリベント DN65【受注生産品】 | ||||
| V80A | バリベント DN80【受注生産品】 | ||||
| V100A | バリベント DN100【受注生産品】 | ||||
| R1 | 袋ナット 1.5S【受注生産品】六角ナット付屬 | ||||
| R2 | 袋ナット 2S【受注生産品】六角ナット付屬 | ||||
| G1 | 特殊フランジ溝有：テーラー型【受注生産品】 | ||||
| GA | 特殊フランジ溝無：テーラー型【受注生産品】 | ||||
| M0 | ネジマウント型単體 専用Oリング1本付屬 | ||||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付屬 | ||||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付屬 | ||||
| 7.受圧接液部材質 | 無記入 | SUS316L 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑤定格容量すべてに対応 ⑥受圧接液部 形狀?サイズすべてに対応 | |||
| HS1 | ハステロイC-276相當 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑤定格容量內 030?050?100から選択可 ⑥受圧接液部 形狀?サイズ內 F1?F2?F3?M0から選択可 | 【受注生産品】 負圧?連成圧は 対応不可 | |||
| J4L | SUS329J4L バフ研磨(#400) ⑤定格容量內 030?050?100から選択可 ⑥受圧接液部 形狀?サイズ內 F1?F2?F3?M0から選択可 | ||||
| 8.耐圧仕様 | P | 400%R.C.（3MPaは選択不可） | |||
| 無記入 | 150%R.C.（3MPaのみ） | ||||
| 9.設定出力 | - | - | こちらを選択時②表示?アナログ出力は選択できません。 | ||
| 出力種類 | 応答時間 | 許容負荷 | |||
| 1VAO(H) | 1設定フォトモスリレー出力 （上限比較出力） | 0.5msec.以下 | AC/DC 250V 0.1A （※3） | ||
| 1VAO(L) | 1設定フォトモスリレー出力 （下限比較出力） | ||||
| 10.電源 | 4 | DC24V(±10%) [100mA] | |||
| 5 | DC12V(±10%) [100mA] | ||||
| 1 | AC100V [2VA] | ||||
| 11 | AC110V [2VA] | ||||
| 2 | AC200V [2VA] | ||||
| 22 | AC220V [2VA] | ||||
（※1）校正レンジは定格容量が基本ですが、それ以外のご要求については「負圧以外は基本的に仕様センサ定格の50%以上であれば製作可能」です。
（※2）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以內です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以內）も記載しております。
校正に関しては、ご発注時に上記型式選択⑤の「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。（※3）付屬ケーブルについて：付屬ケーブルは大気解放用チューブ入りの特殊シールドケーブルのため、設定出力の負荷は30V以下でご使用ください。AC100V、200V回路では使用できません。結露しない狀況でのご使用では、大気解放用穴を開けて対応可能ですのでご相談ください。

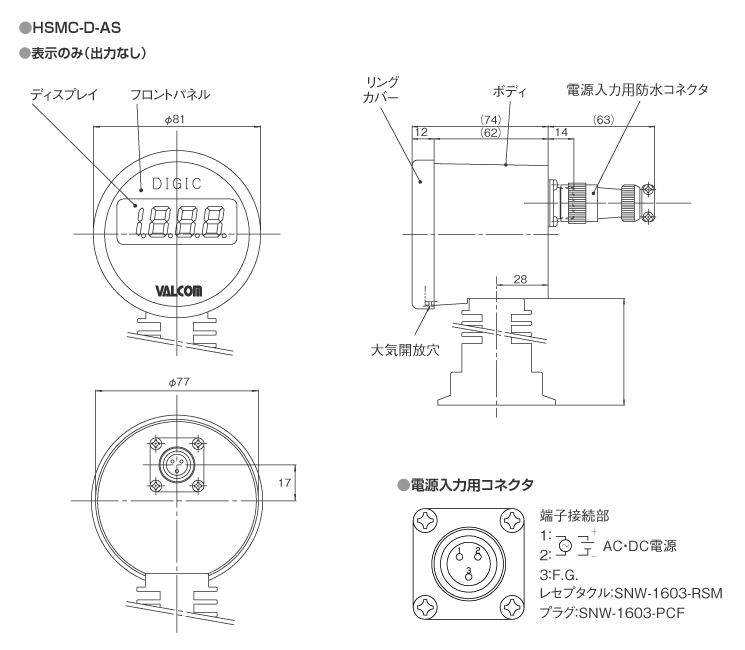

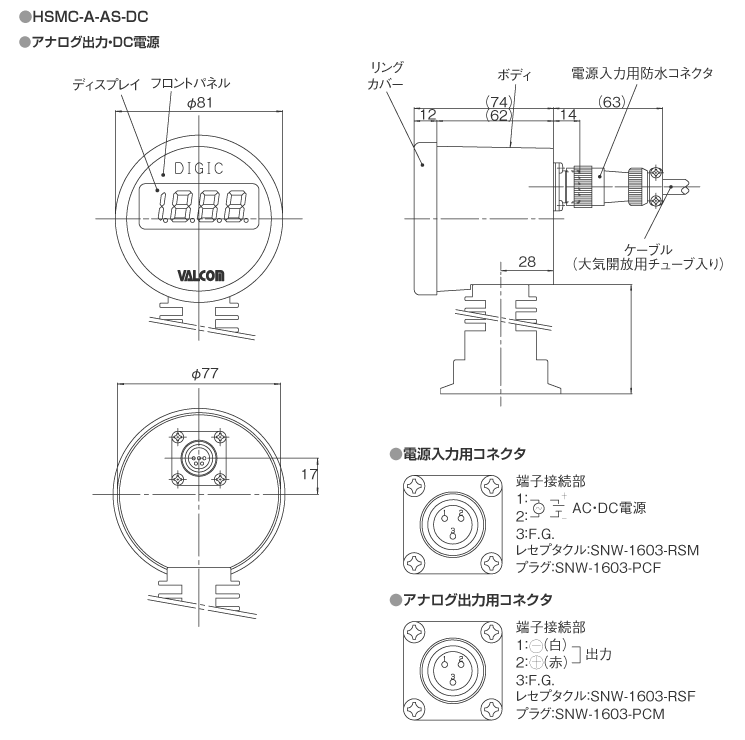

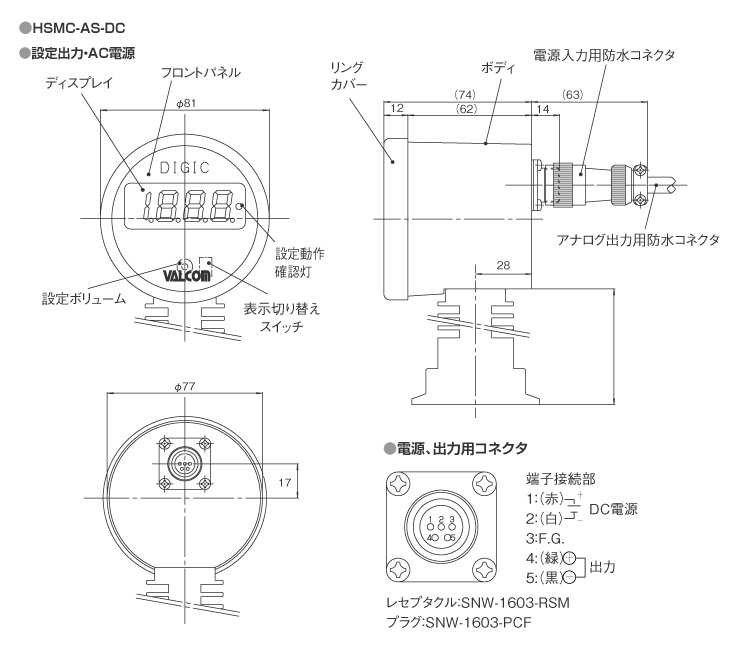

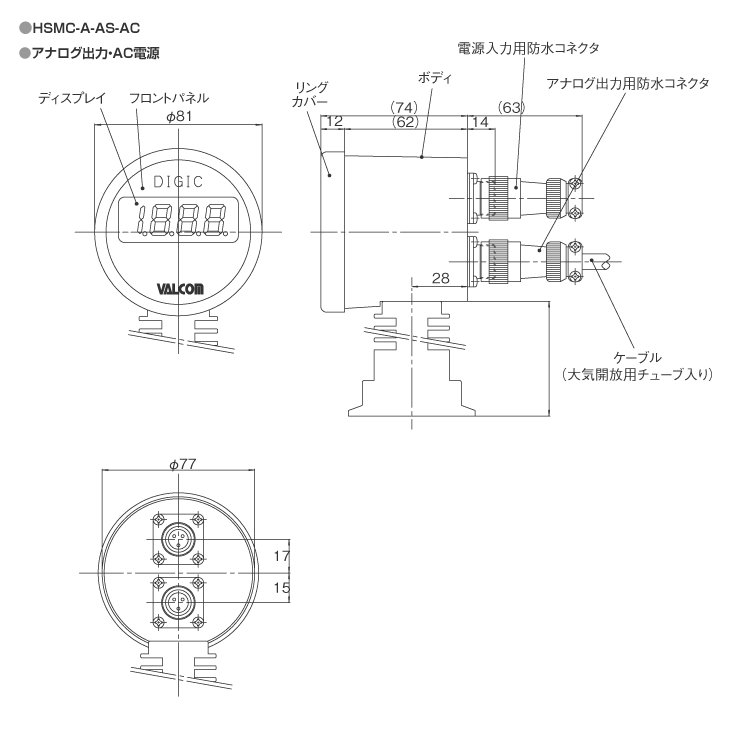

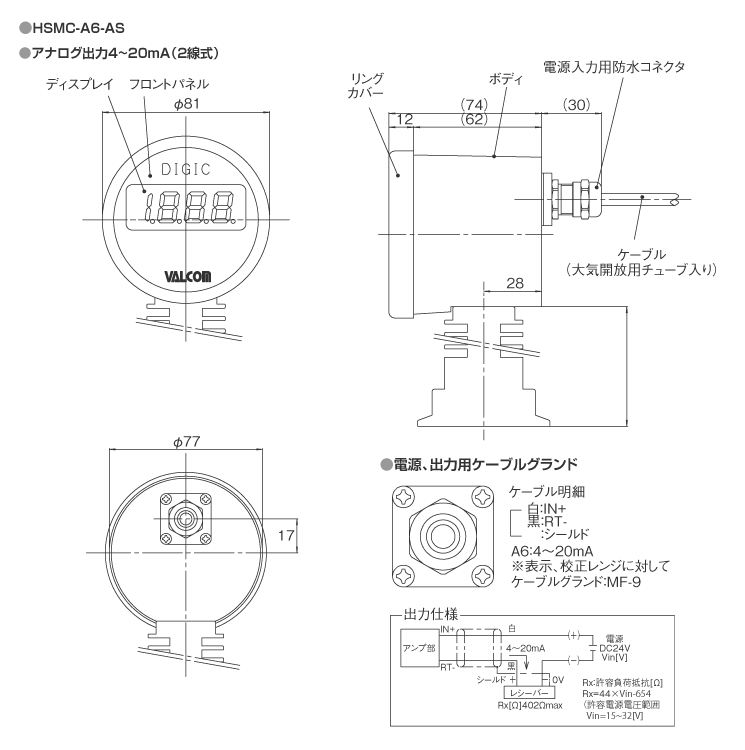

外形寸法（単位：mm）
※受圧接液部形狀?サイズはこちらをご參照ください
