VZ59
貼り付けロードセル
ボルトによる取付けで簡単設置の歪みセンサ
詳細信息
仕様
| 出力電圧(出力倍率相當) | 2～3mV/V |
|---|---|
| 非直線性 | ±1%R.C. |
| ヒステリシス | ±1%R.C. |
| 零バランス | -0.050～0.050%R.C. |
| 零點の溫度影響 | ±0.5%R.C./10℃ |
| 被測定物の歪量(負荷) | 1000×10-6 |
| 許容歪量 | 1200×10-6 |
| 出力倍率 | 4～6倍 |
| 溫度補償範囲 | -10～70℃(結露、氷結不可) |
| 許容溫度範囲 | -20～80℃(結露、氷結不可) |
| 入力抵抗 | 350Ω±10% |
| 出力抵抗 | 350Ω±10% |
| 推奨印加電圧 | 3V以下 |
| 印加電圧範囲 | 5V |
| 絶縁抵抗 | 500MΩ以上(DC50V) |
| 保護構造 | コーティングによる防滴構造(注1) |
| ケーブル | φ3-4芯シールドケーブル (Z-6FN-SW)3m |
(注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります

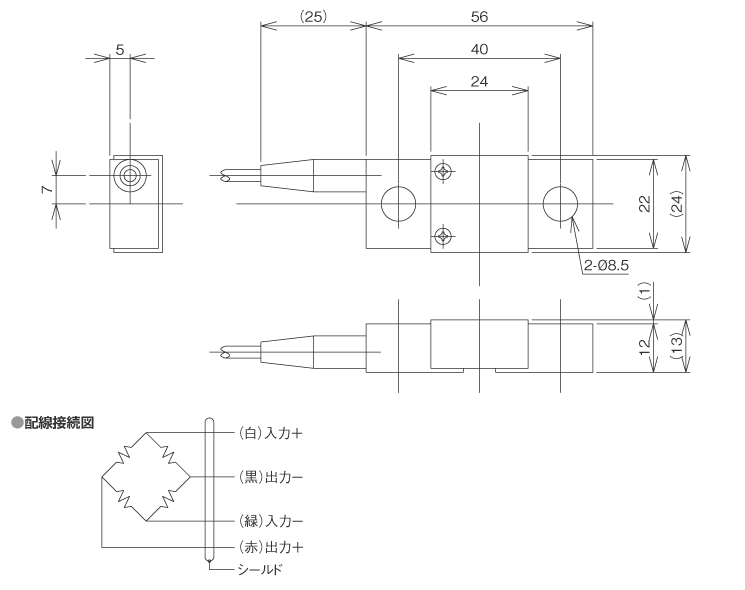

外形寸法（単位：mm）
