VS2M
帶防止過載機構的S型壓力傳感器
過負荷防止機構付（限界荷重1000％R.C.）
高精度?小型
引張圧縮荷重対応
量程：10N~1000N
詳細信息
仕様
| 定格出力 | 2mV/V±0.25% |
|---|---|
| 非直線性 | ±0.02%R.C. |
| ヒステリシス | ±0.02%R.C. |
| 零バランス | ±5%R.O. |
| 零點の溫度影響 | ±0.02%R.C./10℃ |
| 出力の溫度影響 | ±0.02%R.C./10℃ |
| 引張/圧縮力における相対感度差 | ±0.1%R.O. |
| 許容荷重 | 150%R.C. |
| 限界荷重 | 1000%R.C. |
| 破壊荷重 | 1000%R.C. |
| 許容相対動負荷 | 140% |
| 定格溫度範囲 | 10～45℃ |
| 動作溫度範囲 | -10～70℃ |
| 保存溫度範囲 | -10～85℃ |
| 入力抵抗 | 345Ω以上 |
| 出力抵抗 | 350Ω±50Ω |
| 推奨印加電圧 | 5V以下 |
| 許容印加電圧 | 0.5～12V |
| 絶縁抵抗 | 2GΩ |
| 靜的限界橫力 | 100%R.C. |
| 質量(ケーブル含む) | 0.5kg(概算) |
| 保護構造 | IP67 相當(注1) |
| ケーブル | 6芯ケーブル 6m |
クリープ30分：±0.02%R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 限界トルク力 | 限界曲げモーメント | 定格変位量 | 固有振動數 | 質量 |
|---|---|---|---|---|---|---|---|
| VS2M-10N | 10N | 4N?m | 6N?m | 0.27mm | 94.4Hz | 0.5kg | |
| VS2M-20N | 20N | 8N?m | 25N?m | 0.21mm | 146Hz | ||
| VS2M-50N | 50N | 25N?m | 34N?m | 0.18mm | 243Hz | ||
| VS2M-100N | 100N | 28N?m | 50N?m | 0.15mm | 358Hz | ||
| VS2M-200N | 200N | 28N?m | 71N?m | 0.13mm | 475Hz | ||
| VSM2-500N | 500N | 28N?m | 95N?m | 0.12mm | 582Hz | ||
| VS2M-1000N | 1000N | 28N?m | 125N?m | 0.13mm | 618Hz |

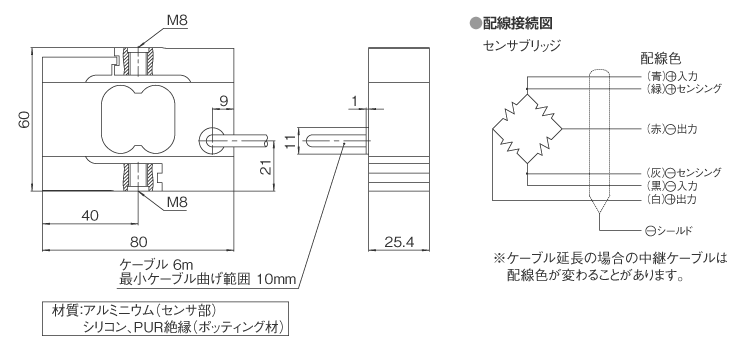

外形寸法（単位：mm）
