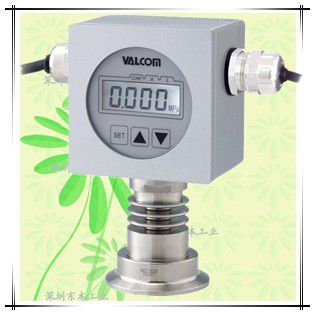

NSMS-A6VB-T溫度+壓力測量壓力計
★帶溫度測量功能的壓力計
量程：300、500、1000kPa
測溫度：100±0.06Ω（at0℃）3線式 Pt100Aクラスを使用
★ダイレクセンサシリーズの安全?安心なダイアフラムに溫度センサをプラス
★CIP/SIP洗浄時にダイアフラム部の圧力と溫度が測定可能
★ヘルール継手1箇所に圧力と溫度のセンサを配置したため、取付部分の削減に最適
★盲腸配管やデッドレグと呼ばれるヘルール継手の立ち上がり部分にある圧力センサダイアフラム部の溫度確認に最適
★標準功能
●☆阻尼功能 ●模擬量輸出●閉環回路檢查功能
●☆FIX歸零●最大值／最小值顯示 ●零點移動●鎖按鍵功能
●☆バックライト機能 ●異常時の出力バーンアウト設定など各種機能搭載
| 測定媒體 | 水?油?ガス等、SUS316Lを腐食させない媒體 |
|---|---|
| 測定種類 | 正圧での測定が可能 |
| 測定範囲 | 定格容量300、500、1000kPa |
| 出力種類 | 圧力：4～20mA（2線式） 出力スケーリング可変式 出力スケーリングは、定格容量の「10～100%」の範囲で変更可能です 溫度：100±0.06Ω（at0℃）3線式 |
詳細信息
內部結構示意圖：
顯示屏參數規格
| 表示 | 7セグメント 4桁LCD表示 文字高：約12.7mm（圧力表示のみ） |
|---|---|
| 表示範囲 | 出荷時設定による(最大-1999～1999) |
| 表示更新速度 | 約3.5回/sec. |
| 応答時間 | ダンピング時定數による 0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達時間)から選択 (最大値/最小値メモリは表示更新速度に依存しません) |
探頭傳感器部規格參數（標準）
| 定格圧力(R.C.) | 300、500、1000kPa(型式による) (※1) |
|---|---|
| 許容過負荷 | 400％R.C. |
| 破壊耐圧 | 1000％R.C. |
| 零點の溫度影響 | ±0.5%R.C./10℃以下 |
| 出力の溫度影響 | ±0.5%R.C./10℃以下 |
| 溫度計測範囲 | -5～150℃(測定媒體溫度) |
| 溫度補償範囲(接液部) | -5～150℃(測定媒體溫度) |
| 許容溫度範囲(接液部) | -5～150℃(測定媒體溫度) |
| 材質 | SUS316L(受圧接液部) |
| 接液部表面仕上げ | 電解複合研磨(Rz0.7μm?Ra0.2μm) |
（※1）スチーム滅菌する場合は定格以上の圧力がかからないか十分にご検討ください
出力規格
| 圧力 | 4～20mA 2線式 (10～100%R.C.スケーリング可) 許容負荷抵抗：電源電圧DC24 V 時380 Ωmax. 精度：20～100%R.C.スケーリング時：±0.5%F.S. ±1digit.以下 10～20%R.C.スケーリング時：±1%F.S. ±1digit.以下 応答時間：ダンピング時定數による 0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達時間)から選択 |
|---|---|
| 溫度 | 100±0.06Ω（at0℃）3線式（※2） |
（※2）Pt100Aクラスを使用
一般參數
| 電源電圧 | DC24V(動作可能範囲：DC15.64～26.5V) |
|---|---|
| 耐電圧 | DC50V(入出力信號線一括と筐體間) |
| 絶縁抵抗 | 100MΩ以上 [DC50V絶縁抵抗計にて] (入出力信號線一括と筐體間) |
| 不揮発性メモリ | 設定変更書込保証回數1萬回 (設定モードにてパラメータ変更後、確定した場合に書込) |
| 周囲溫濕度範囲 | 溫度0～50℃(アンプ?表示部)、濕度0～90%RH(結露不可) |
| 周囲溫度測定 | 0～50℃(結露、氷結不可) |
| 材質 | ケース部：アルミダイキャスト 前面シート部：PET |
| 保護構造 | IP67相當(センサ部含む) ※ケース側面(G1/2)には、IP67取得のケーブルグランド(相當品)をご使用下さい。 |
| 付屬品 | 取扱説明書1部、試験成績書1部、ケーブルグランド |

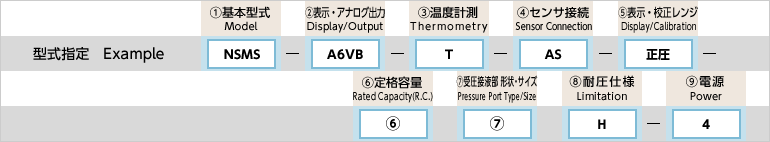

型號的選擇
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | NSMS | 高溫タイプ：接液部溫度範囲 -5～150℃ |
| 2.表示?アナログ出力 | ○ | A6VB | 4～20mA(2線式) 出力スケーリング可変式 表示部 バックライト付 |
| 3.溫度計測 | ○ | T | 溫度計測 3線式（Pt100、Aクラス） |
| 4.センサ接続 | ○ | AS | センサ下付直結 |
| 5.表示?校正レンジ | ○ | 正圧 | 校正値（正圧のみ） ⑥定格容量の【 】內數値と単位をご指定ください |
| 6.定格容量 | 030 | 300kPa 校正レンジ指定【300kPa】 | |
| 050 | 500kPa 校正レンジ指定【500kPa】 | ||
| 100 | 1000kPa 校正レンジ指定【1000kPa】 | ||
| 7.受圧接液部 形狀?サイズ | F1 | ヘルール 1.5S | |
| F2 | ヘルール 2S | ||
| 8.耐圧仕様 | ○ | H | 400%R.C. |
| 9.電源 | ○ | 4 | DC24V (DC15.64～26.5V)消費電流約23mA |

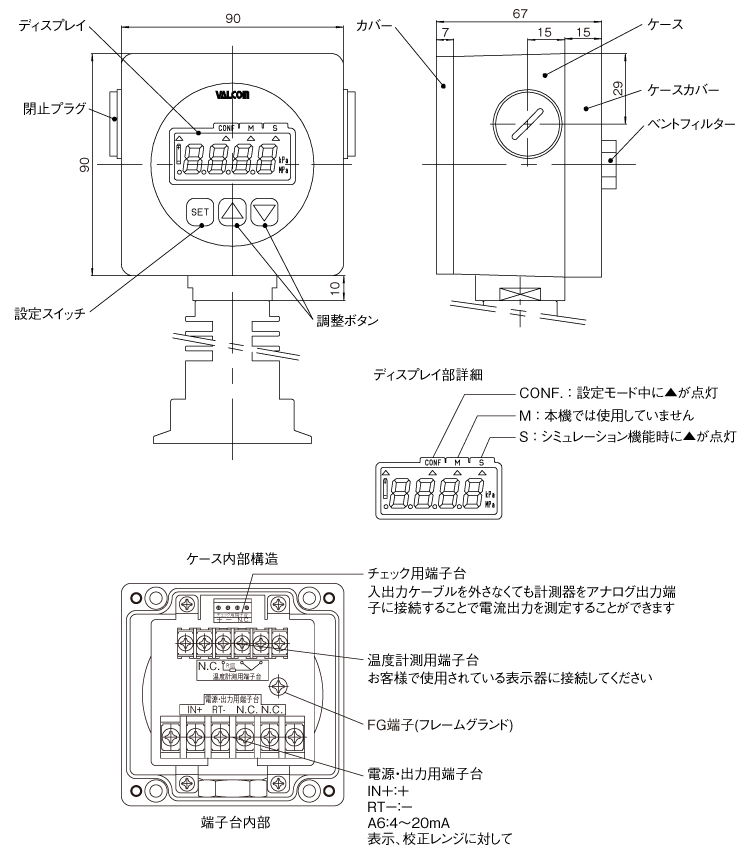

外形寸法（単位：mm）
※受圧接液部形狀?サイズはこちらをご參照ください

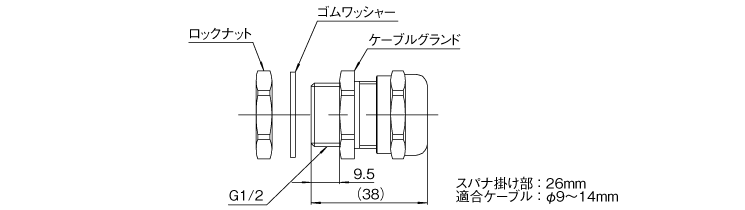

付屬品一覧（単位：mm）

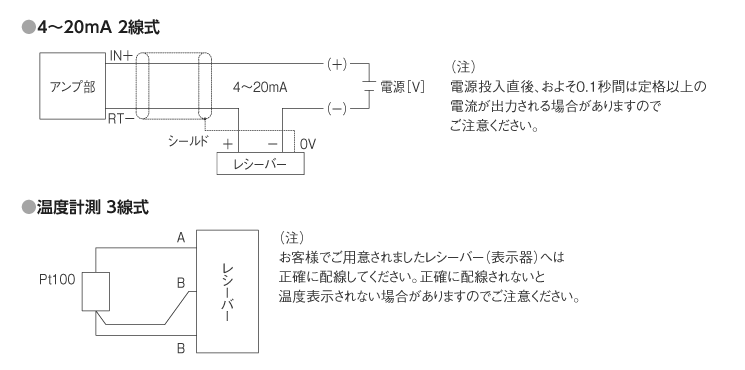

接続例（単位：mm）
