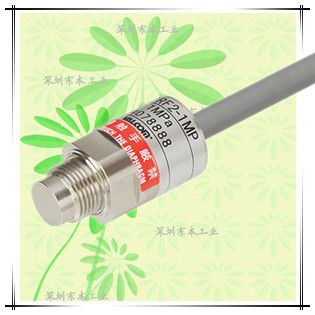

VPRF2傳感器
高溫平面型中、高壓用壓力傳感器
量程：1MPa～50MPa
1：接液部がフラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒體の測定に最適
2：高溫度タイプ(max.150℃)
3：接液部は切削加工によるダイアフラム一體構造のため頑丈?長壽命
| 測定媒體 | 水?油?ガス等SUS630を腐食させない媒體 |
|---|---|
| 測定種類 | 高溫度の正圧の測定が可能 |
| 定格容量 | 1～50MPa |
詳細信息
仕様
| 定格出力 | 0.7～1.75 mV/V |
|---|---|
| 非直線性 | ±0.5%R.C. |
| ヒステリシス | ±0.5%R.C. |
| 推奨印加電圧 | 1～5V |
| 最大印加電圧 | 8V |
| 入力抵抗 | 350Ω±2% |
| 出力抵抗 | 350Ω±2% |
| 絶縁抵抗 | 1000MΩ以上(DC50V) |
| 溫度補償範囲(測定媒體溫度) | -10～150℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -15～150℃(結露、氷結不可) |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 零點の溫度影響 | ±0.5%R.C./10℃ |
| 出力の溫度影響 | ±0.5%R.C./10℃ |
| 推奨締め付けトルク | 30N?m |
| 接続ネジ | G3/8 |
| 受圧接続部材質 | SUS630 |
| 保護構造(本體) | IP64相當 |
| ケーブル | 4芯シールドシリコンケーブル 3m直結 φ5mm ※その他のケーブル長についてはご相談ください |
| 質量 | 約300g(ケーブル3m含む) |
| 付屬品 | 試験成績書1部、銅パッキン1個 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VPRF2 | 高溫フラッシュタイプ中?高圧用圧力センサ |
| 2.定格容量 | 1MP | 1MPa | |
| 2MP | 2MPa | ||
| 5MP | 5MPa | ||
| 10MP | 10MPa | ||
| 20MP | 20MPa | ||
| 50MP | 50MPa | ||
| 3.ケーブル接続形狀 | ○ | 無記入 | ケーブル直出し IP64相當 |
| 4.ケーブル長さ | 3m | 3m 標準 | |
| 5m | 5m | ||
| 10m | 10m | ||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業(yè)部までお問い合せください。 |

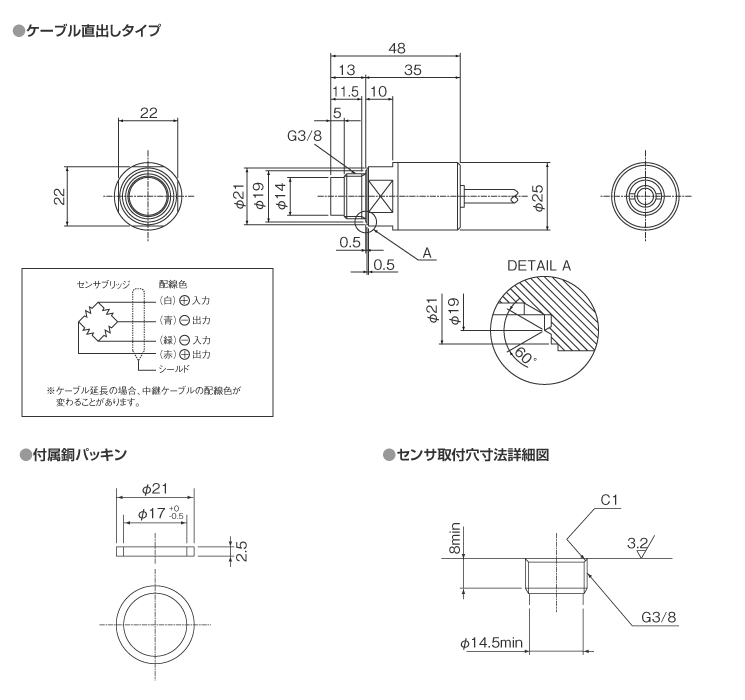

外形寸法（単位：mm）
