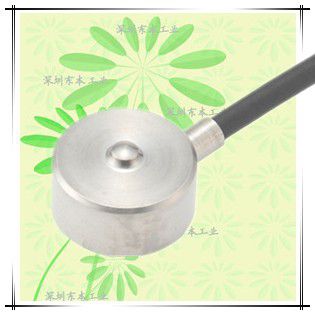

VLC-003/004
防滴、超小型壓力傳感器
量程：20N～1kN(2Kg～100kg)
防滴構造IP65相當
詳細信息
仕様
| 定格出力 | 0.500～1.500mV/V |
|---|---|
| 非直線性 | ±1%R.C. |
| ヒステリシス | ±1%R.C. |
| 繰り返し性 | ±0.5%R.C. |
| 零バランス | -1.000～1.000mV/V(20N?50N)(※1) |
| 零點の溫度影響 | ±2%R.C. /10℃(100N～1kN：±1%R.C./10℃) |
| 出力の溫度影響 | ±2%R.C. /10℃(100N～1kN：±1%R.C./10℃) |
| 許容過負荷 | 150%R.C. |
| 溫度補償範囲 | 0～50℃(100N～1kN：-10～60℃) (結露、氷結不可) |
| 許容溫度範囲 | -10～60℃(結露、氷結不可) |
| 入力抵抗 | 345.0～355.0Ω |
| 出力抵抗 | 345.0～355.0Ω |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 7V |
| 絶縁抵抗 | 500MΩ以上(DC 50V) |
| 保護構造 | IP65 相當 溶接密閉型(注1) |
| ケーブル | φ2mm 4芯シールド耐熱ビニールケーブル3m (100N～1kN:φ3mm 4芯シールドクロロプレンケーブル3m) |
(※1)-0.100～0.100mV/V(100N～1kN)
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLC-20N-004 | 20N | 約0.01mm | 約30g | |
| VLC-50N-004 | 50N | |||
| VLC-100N-003 | 100N | 約60g | ||
| VLC-200N-003 | 200N | |||
| VLC-500N-003 | 500N | |||
| VLC-1kN-003 | 1kN |
※ケーブル込みの質量です。

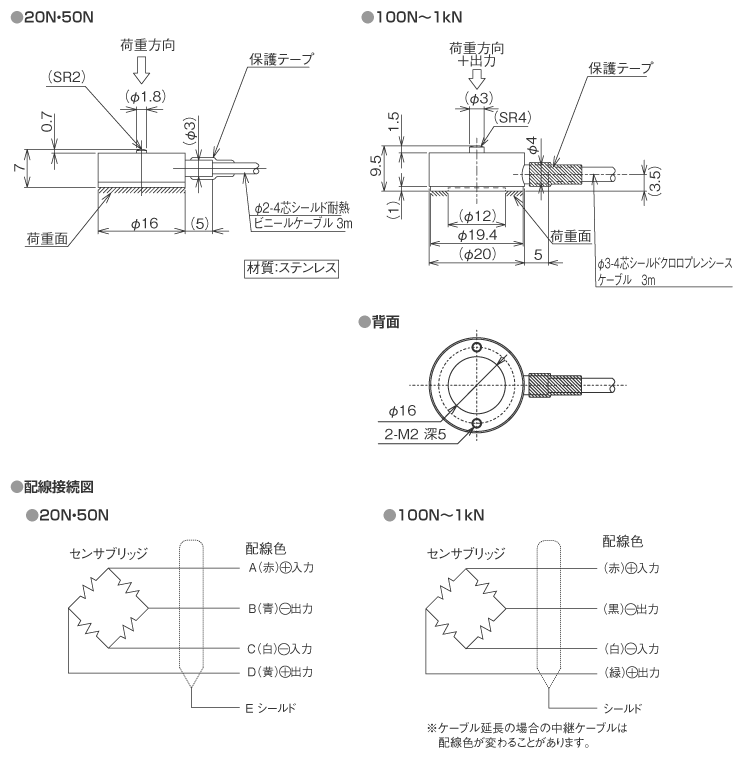

外形寸法（単位：mm）
