VPTS series
范圍可變2線陶瓷壓力傳感器
量程：-300Pa～300Pa
1：為了應對一般產業機械中需要微壓下的壓力控制的用途，以高精度、高耐壓、高耐久性、高穩定性為理念進行開發。
2：實現了壓倒性的配置和易用性，低價格。
※注意:受感部是SUS316L(螺釘部)+氧化鋁陶瓷+O環(EPDM)。請注意使用流體。
| 測定媒體 | 不會腐蝕SUS316L的介質（螺紋部分）+氧化鋁陶瓷+O型環（EPDM）。 |
|---|---|
| 測定種類 | 連成圧の測定が可能 |
| 測定範囲 | -300～300Pa |
詳細信息
仕様
| 定格容量 | ±2.5kPa |
|---|---|
| 許容過負荷 | 200%R.C. |
| 電源電圧 | DC24V（動作可能範囲18～26.5V） |
| アナログ出力 | 4～20ｍA 2線式（上限：約22mA） 許容負荷抵抗：380Ω以下（電源電圧24V?周囲溫度25℃時） |
| 応答時間 | 0.2、0.5、1、2、4、8、16、32、64（63%到達時間）から選択 |
| 表示 | 7セグメント 4桁LCD表示（文字高さ9mm）、最大表示範囲：-300～300、バックライト付き |
| 精度 | ±0.2%R.C.±1digit以下 （非直線性、ヒステリシス、繰り返し性を含む） |
| 零點の溫度影響 | ±0.5%R.C./10℃以下 |
| 出力の溫度影響 | ±0.5%R.C./10℃以下 |
| 使用溫度範囲 | 0～50℃（アンプ?表示部） -20～80℃（測定媒體溫度） 0～90%R.H.（結露不可） |
| 機能 | ダンピング機能、シミュレーション機能(ループチェック)、 異常時バーンアウト設定、ワンタッチゼロ機能など |
| 材質（本體） | アルミ合金 |
| 受感部材質 | アルミナセラミック+Oリング（EPDM） |
| 接続ネジ材質 | SUS316L |
| 接続ネジ形狀 | R3/8 |
| 推奨締め付けトルク | 20N?m |
| 最大締め付けトルク | 30N?m |
| 設定変更回?cái)?shù)（上限） | 書き込み保証回?cái)?shù) 1萬回 |
| 保護等級 | IP67相當 |
| 付屬品 | ケーブルグランド 1個 |
| オプション | 50A配管固定用ブラケット一式 |

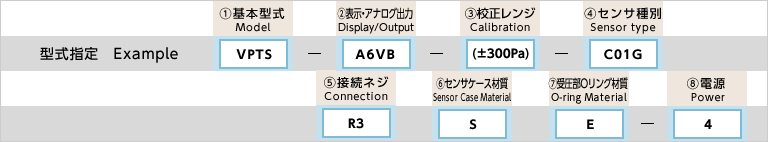

型式の選択
圧力センサの選択
圧力センサは、本體ケースへ組み込まれているためご指定は不要です。
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VPTS | レンジ可変2線式セラミック圧力センサ |
| 2.表示?アナログ出力 | ○ | A6VB | 4～20mA (2線式) 出力スケーリング可変式 表示部 バックライト付 |
| 3.校正レンジ | ○ | (±300Pa) | (-300～300Pa) |
| 4.センサ種別 | ○ | C01GR3 | セラミックセンサ 定格容量 ±2.5kPa |
| 5.接続ネジ | ○ | R3 | R3/8 |
| 6.センサケース材質 | ○ | S | SUS304 |
| 7.受圧部Oリング材質 | ○ | E | EPDM |
| 8.電源 | ○ | 4 | DC24V |

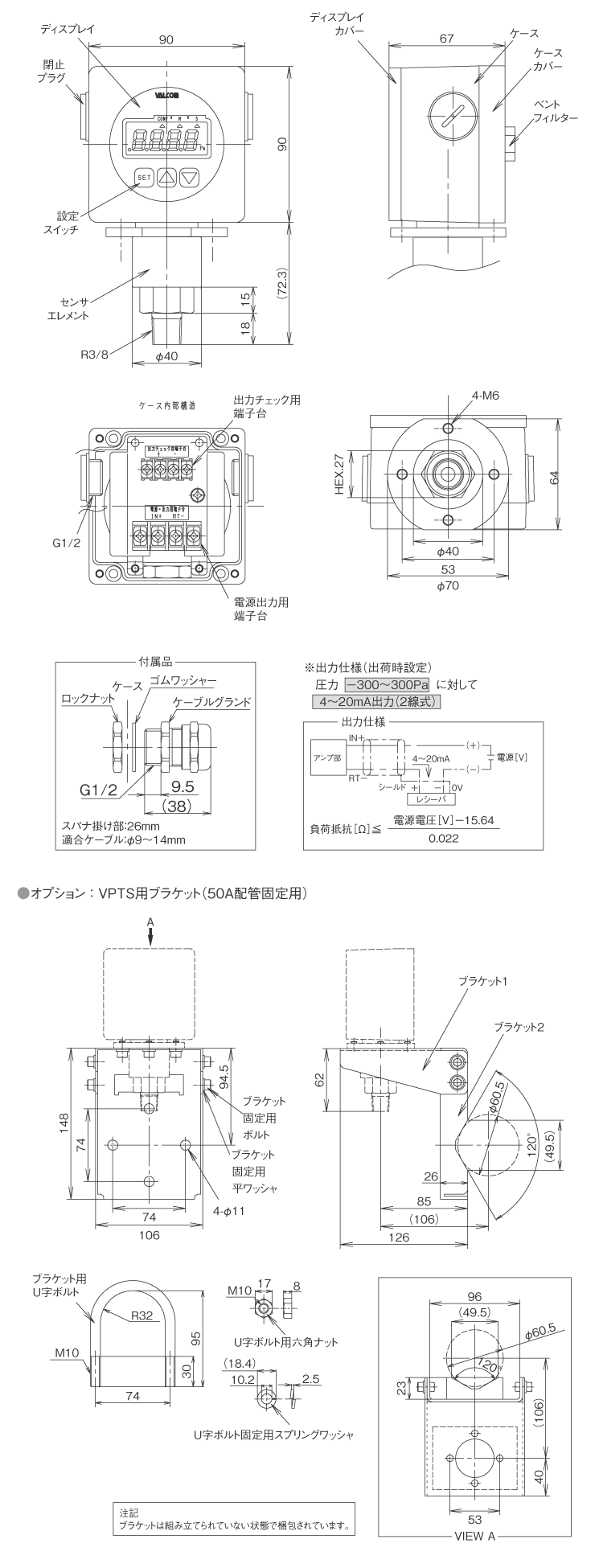

外形寸法（単位：mm）
