VGM
高速應變儀式面板控制顯示表
為DIN48＊96的機身、同行業最高抽樣速度2000次/秒的高速型！
＊由于手搭載了SPC功能，可對加壓過程中的4點進行監視！
＊由壓力波形圖像資料比較測定器相比，較為廉價。
＊用初期峰值除去功能可不計算工件接觸時的不規則峰值等，而進行正確的比較計劃。
＊備有三種模擬輸出規格4～20mA、0～10V和BCD輸出
＊搭載有峰值保持、敬意峰值保持、數字歸零、零跟蹤等功能。
初期ピーク除去機能
ワーク接觸時の急激な入力をカウントから除外する機能として、初期ピーク除去機能があります。
この機能を使用することにより比較條件として不要な初期ピーク値を無視して比較を行うことができます。
また、最大荷重値のホールドを常に表示する場合など、実効最大荷重値が初期ピーク値に満たない場合などにも便利な機能です。
初期ピークを除去するタイム區間(図中の[T]區間)は自由に設定できるため、ご使用になるシステムにフィットした比較計測が行えます。
ピークホールド機能
荷重値のピークを表示するピークホールド機能。常にピークを表示し続けるAタイプとショット毎のピークを表示するＢタイプがあります。

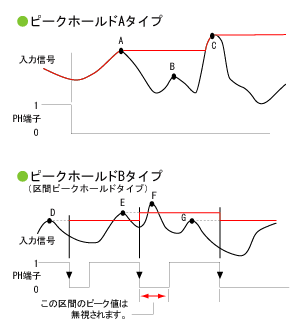

ピークホールドAタイプはフリーランタイプです。PH端子信號が開放または"1"レベルになるまでピーク値をホールドし続けます。右図の場合、2回目のピークのB點は無視され、A點以上の値が入力されるまでピークが表示され続けます。
ピークホールドBタイプは各ショット毎の最高荷重値を表示するタイプのピークホールドです。
PH端子信號が開放または"1"レベルの間はピーク値をホールドし続けます。ただし表示は追従せず、PH端子の立ち下がり毎に更新されます。
右図の場合、3回目のピークのF點はPH端子が0のため無視されG點でのピークが表示されます。
デジタルゼロ機能
直前に表示されている値を「ゼロ」と計測する機能です。
以後の表示は次のようになります。
(入力値 - デジタルゼロ値)=表示値
こんなところに便利！
ロードセルに治具などの自重がかかっている場合など、プリロード的な荷重がある場合の補正に有効です。治具の自重を無視し、純粋に荷重だけを検出したい場合など、デジタルゼロ機能を使用することで正確な計測が行えます。
比較結果確認機能
SPC機能の比較ポイント結果を確認することができる機能です。

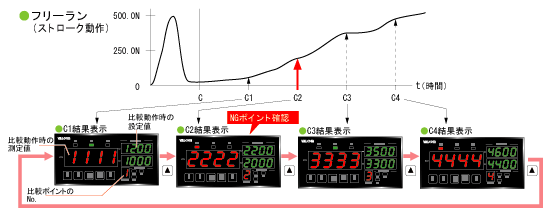

SPC機能が動作中にS+▲を押すと そのときまでに終了した比較C1～C4の結果が確認できます。パターンNo.表示部は比較の番號、メイン表示部は比較が動作したときの測定値、比較部表示部は比較C1～C4の設定値となります。▲スイッチを押すごとに選択番號が変わります。
異常加圧によりNGと判定されたとき、直前の工程の比較C1～C4のどのポイントで異常加圧が発生したかを追いかける場合などに役立つ機能です。
パターンセレクト機能
比較C1～C4のパターンを4パターンまで設定し、セレクトできる機能です。
比較C1～C4のパターンを4パターンまで設定することができ、外部端子の短絡で簡単にパターンを切り換えられるため、ワーク変更時の段取り替えによる比較設定値変更の手間を大幅に削減できます。(コンディション設定により本體前面キーの操作でも切換え可能です。)
トラッキングゼロ機能
ゼロ點の移動を內部でデジタル的に自動補正する機能です。デジタルゼロが動作したときに動作します。
測定値を補正周期毎に確認し、補正幅內であればゼロに補正します。補正周期と補正幅は任意に設定可能です。(右図をご覧ください。)
補正周期=3サンプリング 補正幅=3digitの場合
①デジタルゼロおよびトラッキングゼロ機能開始。表示は補正幅內なのでゼロ。
②③表示が3digit以內なので補正をして表示ゼロとします。
④補正幅からはずれているので補正しません。
⑤再び表示が3digit以內なので補正をして表示ゼロとします。
VGM-2SO-A3-1/VGM-2SO-A5-1/VGM-2SO-B4-1共通仕様
仕様
| 動作方式 | 逐次比較方式 |
|---|---|
| 確度(※1) | ±(0.15% of F.S. +1digit)(23℃±5℃) ±(0.05% of F.S. +1digit)(23℃±5℃、サンプリング速度=20?10?5?2?1回/秒) |
| サンプリング速度 | 2000回/秒 |
| 表示 | 7セグメントLED 文字高さ14.2mm(赤) 比較設定表示 文字高さ8mm(緑) |
| 溫度特性 | ±(0.005% of rdg +0.5digit)/℃ |
| 極性表示 | 演算結果が負の時に"-"を表示する |
| オーバーレンジ警告 | 測定範囲以上の入力信號に対して"o.L."または"-o.L."表示 |
| 零表示 | リーディングゼロサプレス |
| モニタ表示 | ピークホールド(PH)、デジタルゼロ(DZ)、デジタルゼロバックアップ(ME) |
| 適合センサ | ストレンゲージ式各種センサ(350Ω) |
| センサ電源 | DC5V±10% 60mA |
| 零點調整範囲 | -1.000～+1.000mV/V |
| ゲイン調整範囲 | 0.001～+3.300mV/V |
| 最小入力感度 | 0.5μV/digit |
| 最大入力電圧 | 3.3mV/V |
| 最大表示 | 9999 |
| 小數點 | 任意の位置に設定可能(切換は前面のキースイッチによる) |
※1 選択された圧力センサまたはロードセルの精度を加算してください。
比較部仕様
| 制御方式 | マイクロコンピュータ演算方式 | |
|---|---|---|
| 設定範囲 | 極性を含む上下限設定 -9999～0～9999 | |
| 比較動作 | 比較番號C1～C4による1點比較、または比較番號C1による通常比較 | |
| フォトカプラ出力(NPN型) | 最大許容負荷:30V 20mA 出力飽和電圧 20mAの時1.2V以下 | |
| ヒステリシス | 各比較設定値毎に1～999digitまで設定可能(比較番號C1のみ) | |
| 比較條件 | 比較條件 | 比較結果 |
| 測定値?。尽∩舷拊O(shè)定値 | HI | |
| 上限設定値 ≧ 測定値 ≧ 下限設定値 | GO | |
| 下限設定値 ＞ 測定値 | LO | |
外部制御
| ホールド | COM端子とS/H端子短絡、または"0"レベル |
|---|---|
| スタート | COM端子とS/H端子開放、または"1"レベル |
| デジタルゼロ | COM端子とDZ端子短絡、または"0"レベルにて 直前の表示値を"ゼロ"と表示してその値を記憶 |
| パターンセレクト | COM端子とP.SEL端子0,1の組み合わせにより、4パターンを任意に設定可 |
| ピークホールド バレーホールド ピークバレーホールド | COM端子とPH端子短絡、または"0"レベル ピークホールドの種類は、比較C1～C4それぞれの設定による (切換えは前面のキースイッチによる) |
| 比較選択 | COM端子とCOMP端子C1～C4端子短絡、または"0"レベル |
| クリア | COM端子とCLR端子短絡、または"0"レベルで比較結果等を解除 |
※各制御の入力定格 "0"レベル:0～1.5V, "1"レベル:3.5～5V, 入力電流:-2mA以下
VGM-2SO-A3-1/VGM-2SO-A5-1/VGM-2SO-B4-1共通仕様
共通仕様
| チェック | 型式 | 入出力仕様 | |
|---|---|---|---|
| VGM-2SO-A3-1 アナログ出力タイプ (4～20mA) | 出力信號 | 4～20mA | |
| 負荷抵抗 | 0～270Ω | ||
| 確度 | ±0.5% of F.S. | ||
| リップル | 25mVp-p(抵抗負荷250Ω、20mA出力時) | ||
| 分解能 | 最大14bit相當（出力表示設定に依存） | ||
| 溫度係數 | ±200ppm/℃ | ||
| 出力応答 | 2.5ms以下(0～90%)サンプリング速度2000回/秒、移動平均OFF | ||
| 耐電圧 | 入力端子/比較出力間?ANALOG OUT(-) 端子間 各DC500V/1分間 電源端子/入力端子、ケース、比較出力間?ANALOG OUT(-) 端子間 各AC1500V/1分間 | ||
| 付屬品 | 電源センサ入力端子臺用端子カバー アナログ出力端子臺用端子カバー 単位シール?スケーリング銘板 | ||
| チェック | 型式 | 入出力仕様 | |
| VGM-2SO-A5-1 アナログ出力タイプ (0～10V) | 出力信號 | 0～10V | |
| 負荷抵抗 | 10kΩ以上 | ||
| 確度 | ±0.5% of F.S. | ||
| リップル | 50mVp-p | ||
| 分解能 | 最大14bit相當（出力表示設定に依存） | ||
| 溫度係數 | ±200ppm/℃ | ||
| 出力応答 | 2.5ms以下(0～90%)サンプリング速度2000回/秒、移動平均OFF | ||
| 耐電圧 | 入力端子/比較出力間?ANALOG OUT(-) 端子間 各DC500V/1分間 電源端子/入力端子、ケース、比較出力間?ANALOG OUT(-) 端子間 各AC1500V/1分間 | ||
| 付屬品 | 電源センサ入力端子臺用端子カバー アナログ出力端子臺用端子カバー 単位シール?スケーリング銘板 | ||
| チェック | 型式 | 入出力仕様 | |
| VGM-2SO-B4-1 BCDオープン コレクタ出力タイプ (NPN型) | 測定データ | 負論理 論理"1"の時 トランジスタ"ON" | |
| 極性信號 | マイナス表示の時 トランジスタ"ON" | ||
| オーバー信號 | オーバー表示の時 トランジスタ"ON" | ||
| 印字指令信號 | 測定完了毎に一定區間 トランジスタ"ON"(サンプリング速度による) | ||
| 出力トランジスタ許容負荷 | 30V, 15mA(max.) 出力飽和電圧15mAの時1.2V以下 | ||
| 耐電圧 | 入力端子/比較出力間? BCD D.COM間 各DC500V/1分間 電源端子/入力端子、ケース、比較出力間?BCD D.COM間 各AC1500V/1分間 | ||
| 付屬品 | 電源センサ入力端子臺用端子カバー BCD出力用ストレインリリーフ付 圧接コネクタ?単位シール?スケーリング銘板 | ||
※アナログ出力は入力から絶縁されています。出力する表示範囲は任意に設定できます。
※BCDデータ出力は入力から絶縁されています。

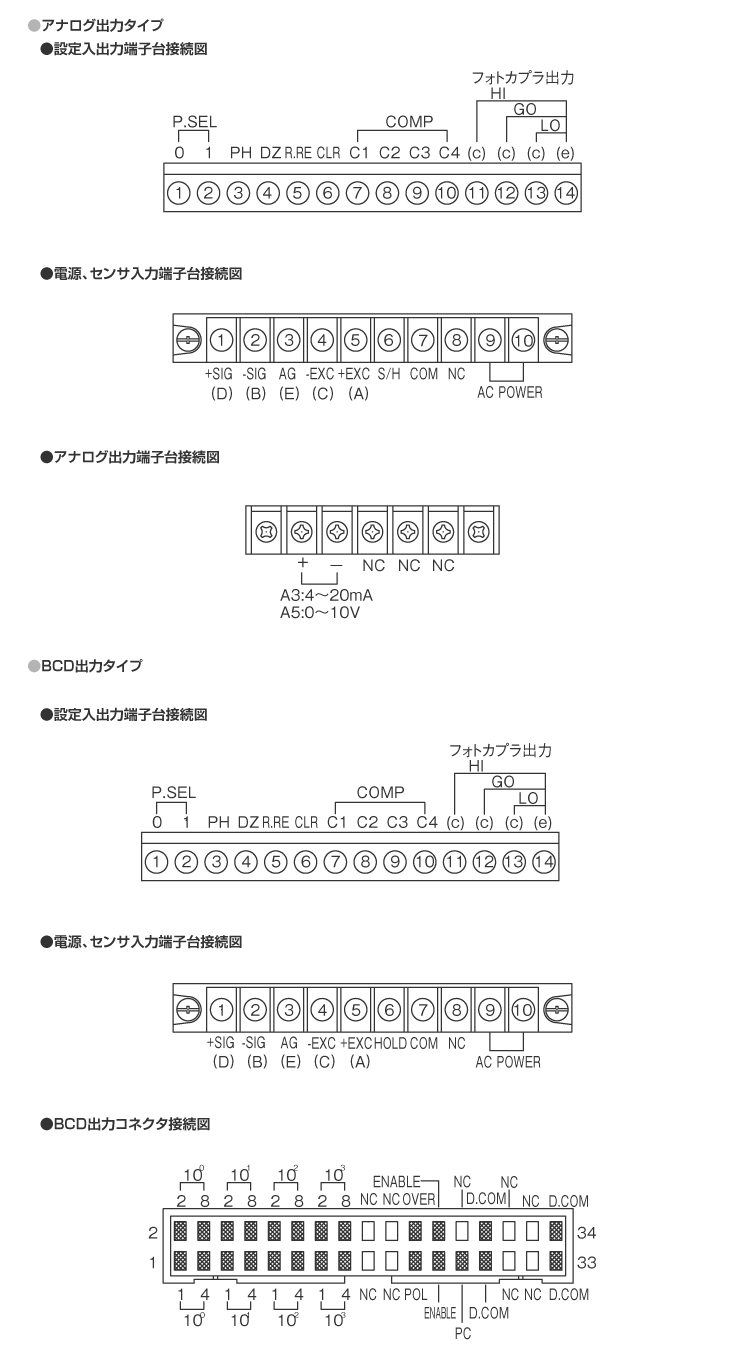

端子接続図

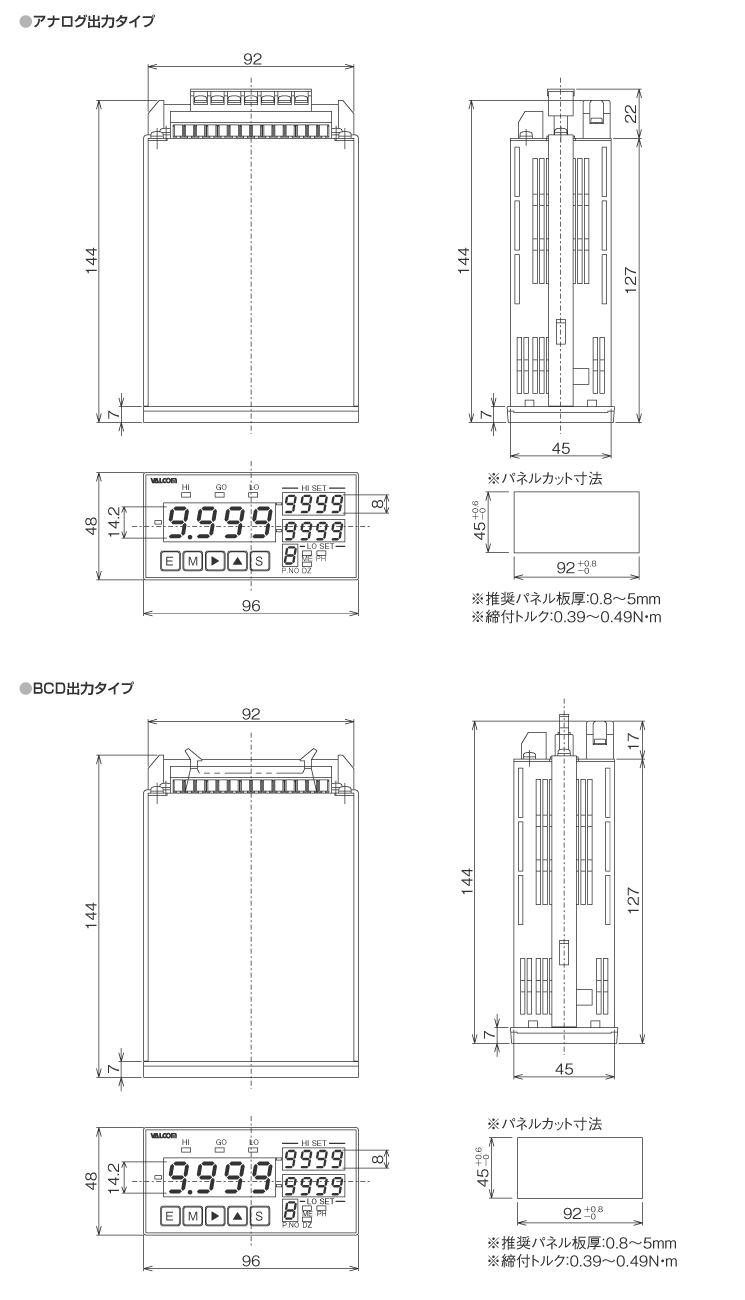

外形寸法（単位：mm）
