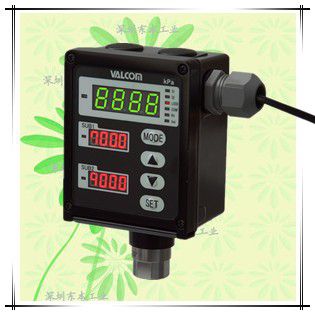

VST series
高精度智能數字壓力表（CE和ROSH認證）
量程：100～3500kPa
1：高精度±0.25%F.S.±1digit以下(使用溫度0～50℃溫度特性的綜合精度)
2：用途：壓力開關和模擬量電流信號
3：可使用AC100V/AC200V的AC免費對應
4：最適合可見現場顯示
| 測定媒體 | 水、油、氣體或其他不會腐蝕SUS316L和哈氏合金C-22的介質 |
|---|---|
| 測定種類 | 測量正壓 |
| 測定範囲 | 100～3500kPa |
舉例型號：VST-32-7-3500KPa-H-3500KPGC2
VST-32-7-(-100-3500kPa)-H3500KPGC2/S01
VST-32-7-(-100-500kPa)-H500KPGC2/S01
VST-32-7-1000kPa-H1000KPGC2/S01
特長
高精度
非直線性?ヒステリシス?繰り返し性?溫度特性(0～50℃)を含む総合精度での高精度化を?qū)g現(±0.25％F.S.)
圧力表示は4桁表示
高い保護性能と充実の機能
保護構造 JIS C0920相當
ダンピング機能?移動平均機能?最大値/最小値メモリ機能?ピークホールド機能
AC100～240Vフリー電源
AC100V/AC200V使用可能なACフリー対応
2設定＋4～20mAアナログ出力
センサ?スイッチどちらの使い方でも対応可能
アナログ出力はスケーリング可能でさらに高分解能
アナログ出力のループチェック用にシミュレーション機能を搭載
リレー出力の設定値を2つの副表示に表示
現場表示の見える化に最適
主表示は赤?橙?緑 3色チェンジカラー
主表示文字高14mmの大型LED表示
仕様
| 表示 | -5000～5000 |
|---|---|
| 表示色 | 主表示：赤、橙、緑(任意設定)、副表示：赤 |
| 定格容量 | 100, 200, 500, 1000, 2000, 3500kPa |
| 校正レンジ | 0～100, 200, 500kPa 1, 2, 2.5, 3.5MPa |
| 精度 | ±0.25%F.S.±1digit以下 [非直線性、ヒステリシス、繰り返し性、0～50℃の溫度特性(25℃基準)含む] |
| 出力 | 2設定リレー出力+4～20mA出力 |
| 設定出力 定格制御容量 (抵抗負荷) AC240V 3A. DC30V 3A 機械的壽命 5000萬回以上 (開閉頻度 300回/分) 電気的壽命 10萬回 (抵抗負荷、開閉頻度 20回/分、定格制御容量時) 応答時間 約20msec (※1) | |
| アナログ出力 スケーリング任意に設定可能 負荷抵抗 500Ω以下、応答時間 約10msec (※1) | |
| 使用溫度範囲 | 溫度0～50℃(測定媒體溫度0～70℃) |
| 許容過負荷 | 100kPa, 1MPa:400%R.C. 200kPa:350%R.C. 500kPa, 2MPa:150%R.C. 3.5MPa:150%R.C. |
| 保護等級 | JIS C 0920防塵?防噴流型相當 (※2) |
| 耐振動性 | 19.6m/s2(2G) 10～60Hz X?Y?Z 各方向2時間 |
| 接続ネジ形狀 | Rc1/4 |
| 適合規格 | CEマーキング (EMC指令、低電圧指令、歐州RoHS指令) |
| 電源電圧 | AC100～240V 50/60Hz |
| 消費電流 | 15VA以下 |
| 諸機能 | シミュレーション機能、ダンピング機能、移動平均機能 最大値?最小値メモリ機能、ピークホールド機能 |
| 受圧部材質 | ハステロイC-22相當 |
| 接続ネジ材質 | SUS316L |
| 質量 | 本體：約820g 専用、専用ブラケット 約85g |
| 付屬品 | 専用ブラケット、ブラケット取り付けねじ、M20ホールプラグナット 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 |
| オプション(※3) | ケーブルグランド [星和電機製：SCT-14] |
（※1）0～90％応答時間。ダンピング、移動平均を最速に設定した場合
（※2）IP65以上取得のケーブルグランド接続狀態
（※3）標準では付屬しません。弊社営業部までお問い合わせください。

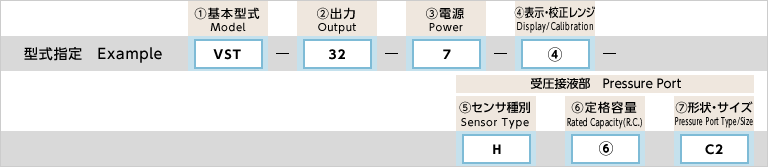

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VST | センサ直結型高精度デジタル圧力計バルキューブ | |
| 2.出力 | ○ | 32 | 2設定リレー + 4～20mA | |
| 3.電源 | ○ | 7 | AC100～240V | |
| 4.校正レンジ | 100.0kPa | (0.0～100.0kPa) | 定格容量100KPG指定 | |
| 200.0kPa | (0.0～200.0kPa) | 定格容量200KPG指定 | ||
| 500.0kPa | (0.0～500.0kPa) | 定格容量500KPG指定 | ||
| 1000kPa | (0～1000kPa) | 定格容量1000KPG指定 | ||
| 1.000MPa | (0.000～1.000MPa) | |||
| 2000kPa | (0～2000kPa) | 定格容量2000KPG指定 | ||
| 2.000MPa | (0.000～2.000MPa) | |||
| 2500kPa | (0～2500kPa) | 定格容量3500KPG指定 | ||
| 2.500MPa | (0.000～2.500MPa) | |||
| 3500kPa | (0～3500kPa) | |||
| 3.500MPa | (0.000～3.500MPa) | |||
| 5.センサ種別 | ○ | H | 半導體隔膜式センサ | |
| 6.定格容量 | 100KPG | 100kPa | 表示?校正レンジ100.0kPa指定 | |
| 200KPG | 200kPa | 表示?校正レンジ200.0kPa指定 | ||
| 500KPG | 500kPa | 表示?校正レンジ500.0kPa指定 | ||
| 1000KPG | 1MPa | 表示?校正レンジ1000kPa 1.000MPa指定 | ||
| 2000KPG | 2MPa | 表示?校正レンジ2000kPa 2.000MPa指定 | ||
| 3500KPG | 3.5MPa | 表示?校正レンジ2500kPa 2.500MPa 3500kPa3.500MPa指定 | ||
| 7.形狀?サイズ | ○ | C2 | Rc1/4（メネジ） | |

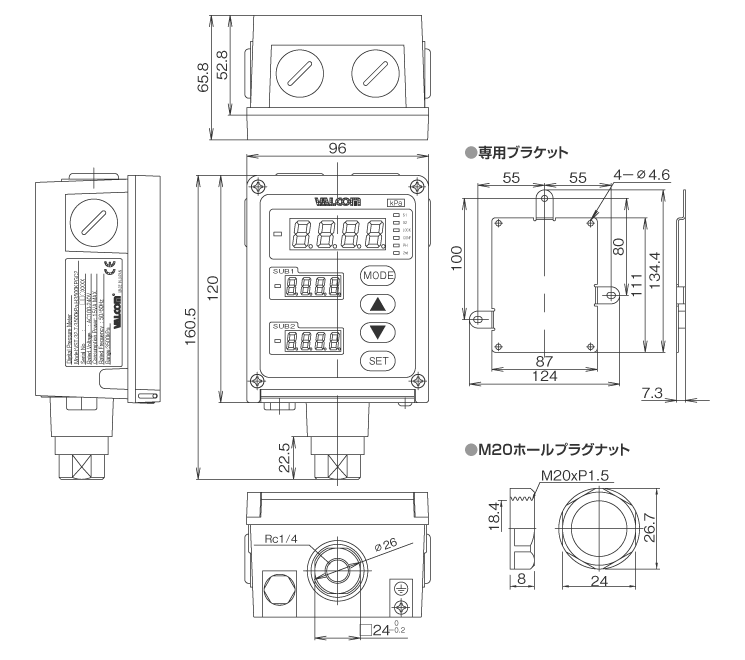

外形寸法（単位：mm）

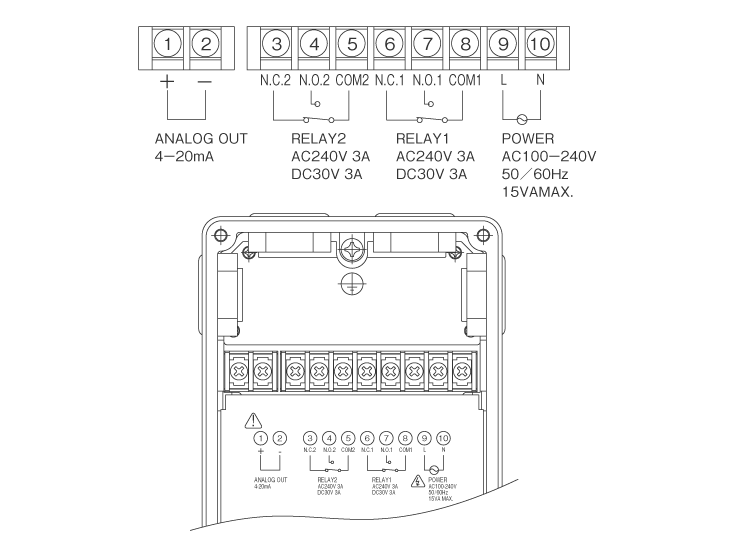

端子臺配線図

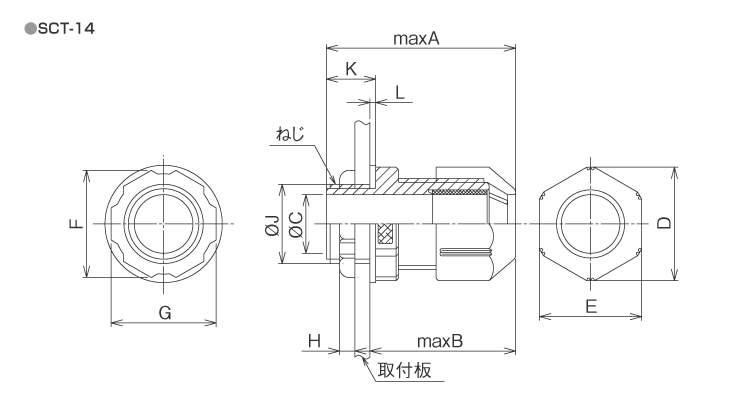

ケーブルグランド（オプション）
| 形番 | 適合ケーブル外徑 | ネジ | 取付穴徑 | 取付板厚最大 | |||
|---|---|---|---|---|---|---|---|
| 管用平行ネジの呼稱 | 厚鋼電線管ネジの呼稱 | ネジの外徑?J | ネジの長さK | ||||
| SCT-14 | ?10.5～14.5 | G1/2 | CTG16 | 21.0 | 13.0 | ?22 | 4 |
| 形番 | 本體?キャップ寸法 | ロックナット寸法 | ゴムパッキン厚L | ||||||
|---|---|---|---|---|---|---|---|---|---|
| maxA | maxB | C | D | E | F | G | H | ||
| SCT-14 | 50.0 | 38.5 | 15.5 | 30.0 | 27.0 | 28.5 | 27.0 | 4.0 | 1.5 |
