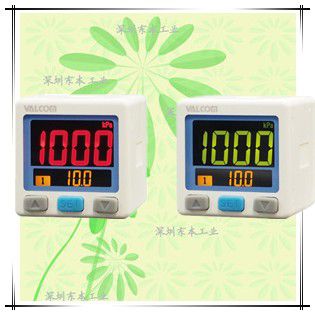

VSS-□35
超小型LED數字顯示壓力傳感器（CE和ROSH認證）
量程：-101.3kPa～1MPa
1：模擬輸出1至5V，標準配置兩個NPN集電極開路輸出
2：符合RoHS法令，環保
3：可以選擇差分動作、窗口比較器動作(參照動作圖)
4：標準配備其他功能(零重置安全鎖)
單位切換功能(僅面向海外:可選)
| 測定媒體 | エアー?チッソ?アルゴンなどの非腐食性気體 |
|---|---|
| 測定種類 | 正圧?連成圧?負圧の測定が可能 |
| 測定範囲 | 0.000～1.000MPa、±100.0kPa、-101.3～0.0kPaの3タイプから選択 |
詳細信息
特長

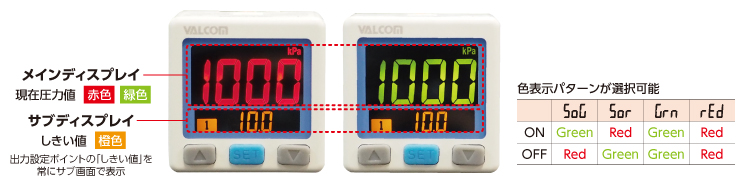

狀況に合わせて使い分け可能な2畫面3色表示で見やすさUP！
仕様
| 定格圧力範囲 | 下記 表1參照 | |
|---|---|---|
| 設定／使用圧力範囲 | 下記 表1參照 | |
| 表示分解能 | 下記 表1參照 | |
| 保証耐圧力 | 下記 表1參照 | |
| 電源電圧 | （DC12V～24V）±10%以下、リップル（Vp-p）10%以下 | |
| 消費電流 | 40mA以下（無負荷時） | |
| スイッチ出力 | NPNオープンコレクタ出力 負荷電流：Max 125mA、供給電圧：Max DC30V、內部電圧降下：Max 1.5V | |
| アナログ出力 | DC1～5V±2.5%F.S.以下（定格圧力範囲內） 出力インピーダンス：約1kΩ 直線性：±1%F.S.以下 ※正圧(P)のアナログ出力は、圧力範囲0～1MPaを1～5Vとして出力します。 ※負圧(V)のアナログ出力は、圧力範囲0～-101.3kPaを1～5Vとして出力します。 | |
| 表示精度 | ±2%F.S.±1digit以下（使用周囲溫度：25℃±3℃にて） | |
| 溫度特性 | ±2.5%F.S.以下（基準溫度25℃ 使用周囲溫度範囲において） | |
| 繰り返し性 | ±0.2%F.S.±1digit以下 | |
| 応答性 | 2.5msec.以下 （25、100、250、500、1000、1500 msec. 切替可） | |
| 使用溫度範囲 | 0～50℃（結露、氷結不可） | |
| 使用周囲濕度 | 35～85%RH（結露、氷結不可） | |
| 保存溫度 | -10～60℃（結露、氷結不可） | |
| 表示 | デジタル表示 | メインディスプレイ：3?桁 7セグメント 赤／緑色 設定値表示：橙色 その他表示：赤／緑色 |
| 動作表示 | OUT1、OUT2：橙色LED（ON時點燈） | |
| 耐振動 | 複振幅1.5mm或いは10G、1分間10Hz～55Hz～10Hz、X.Y.Z各方向2時間 | |
| 耐衝撃 | 100m/s2（10G）X.Y.Z各方向3回 | |
| 適用流體 | 空気、不活性ガス | |
| 接続部 | R1/8（おねじ）、M5（めねじ） | |
| 材質 | 本體 | PBT+GF30% |
| ポート | 黃銅、ニッケルメッキ | |
| 検出部構造 | シリコンダイアフラム | |
| ケーブル | 耐油ケーブル（0.15mm2）2m | |

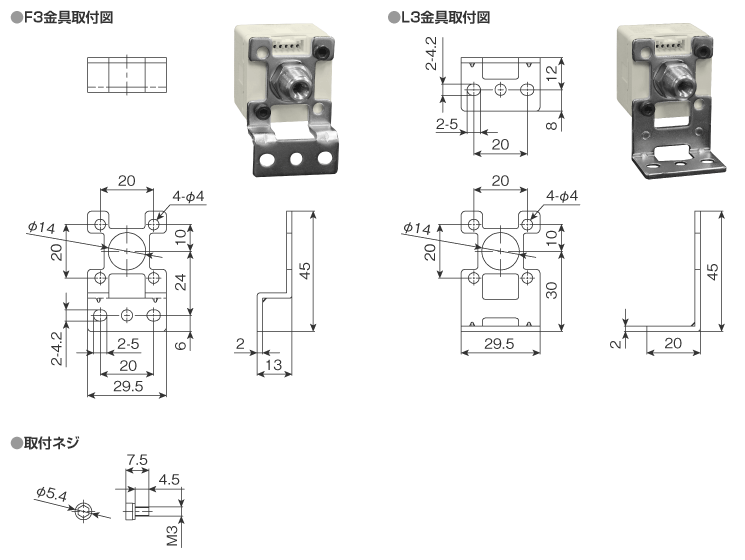

| 付屬品 | 取扱説明書、L3取付金具、F3取付金具、取付ネジ M3×L4.5（2本） | |
| 質量 | 約80g（ケーブル2mを含む） | |
| 保護等級 | IP40 | |
| 歐州RoHS | 指令適合品 | |
| CEマーキング | EN61000-6-4：2007+A1：2011、EN55022：2010+AC：2011、 ClassA、EN61000-6-2：2005 | |
| オプション | 表面取付パネル（VSS-ACCH9） ※標準では付屬しません。ご要望の際は弊社営業窓口へご相談下さい。 | |
| 表1 | |||
|---|---|---|---|
| 型式選択欄 | 正圧 | 連正圧 | 負圧 |
| VSS-P35R-NCA | VSS-C35R-NCA | VSS-V35R-NCA | |
| 定格圧力範囲 | 0.000～1.000MPa | -100.0～100.0kPa | -101.3～0.0kPa |
| 設定圧力範囲/ 仕様圧力範囲 | -0.100～1.000MPa | -101.0～101.0kPa | -101.3～10.0kPa |
| 表示分解能 | 0.001MPa | 0.1kPa | |
| 保証耐圧力 | 1.5MPa | 300kPa | |

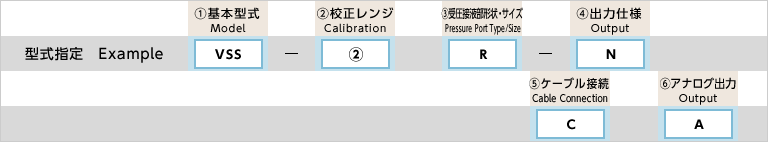

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSS | 超小型LED デジタル表示付圧力センサ | ||
| 2.校正レンジ | P35 | 正圧：-0.100～1.000MPa | |||
| C35 | 連正圧：-101.0～101.0kPa | ||||
| V35 | 負圧：-101.3～10.0kPa | ||||
| 3.受圧接液部形狀?サイズ | ○ | R | R1/8、M5（めねじ） | ||
| 4.出力仕様 | ○ | N | NPNオープンコレクタ | ||
| 5.ケーブル接続形狀 | ○ | C | 2mコネクタケーブル | ||
| 6.アナログ出力 | ○ | A | DC1～5V （±0.1V） | P35 | 圧力範囲 0～1MPaに対して1～5V出力 |
| C35 | 圧力範囲 -100～100kPaに対して1～5V出力 | ||||
| V35 | 圧力範囲 0.0～-101.3kPaに対して1～5V出力 | ||||

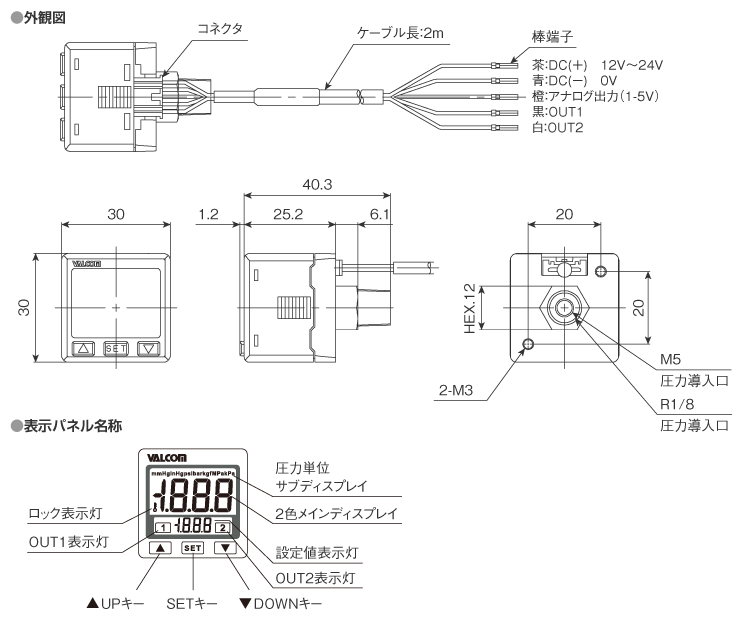

外形寸法（単位：mm）

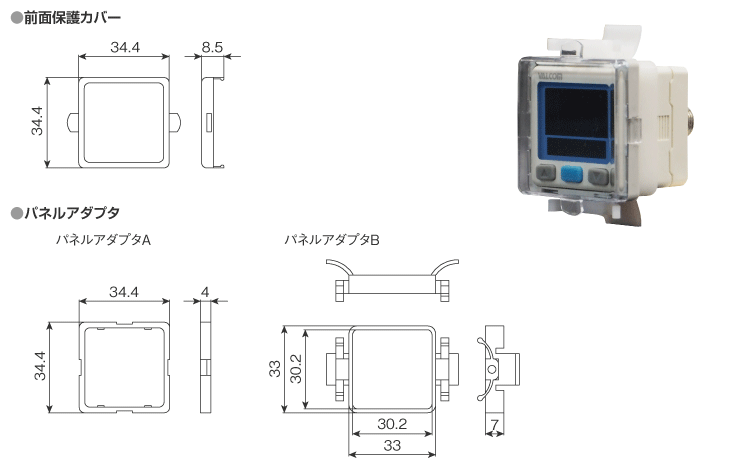

オプション 表面取付パネル VSS-ACCH9（単位：mm）

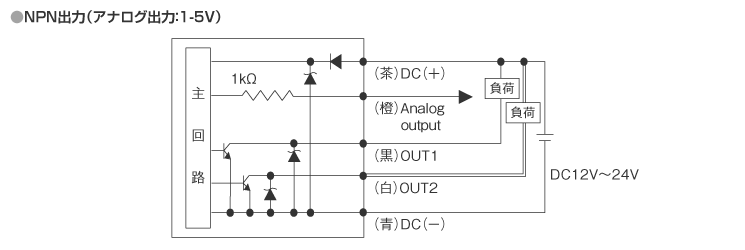

內部回路図と接続例

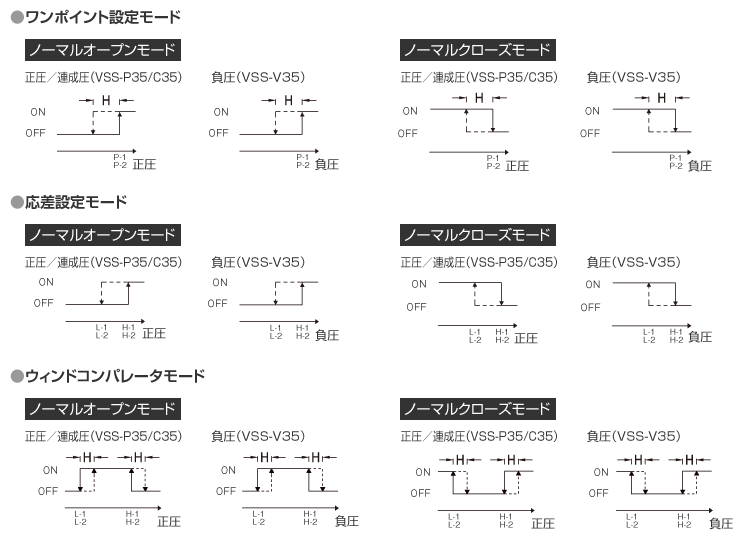

動作チャート
※応差が2digits又はそれ以下の設定時、入力圧力に非常に接近するとセンサ出力で誤動作を起こす可能性があります。
※ウィンドコンパレータモード時、2つの設定ポイントが固定の応差設定値より小さい場合、スイッチ出力は動作しない場合があります。
