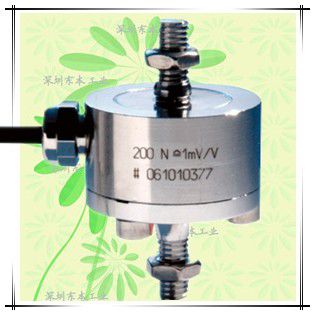

VU9C
超小型
引張圧縮荷重対応
量程：50N~50KN
詳細信息
仕様
| 定格出力 | 引張 1mV/V±1% 圧縮 1mV/V±2% |
|---|---|
| 非直線性 | ±0.2%R.C. |
| ヒステリシス | ±0.2%R.C. |
| 零バランス | -0.2～0.2mV/V |
| 零點の溫度影響 | ±0.2%R.C./10℃ |
| 出力の溫度影響 | ±0.2%R.C./10℃ |
| 許容過負荷 | 200%R.C.(0.5～50kN:150%R.C.) |
| 靜的限界橫力 | 100％R.C.(※1) |
| 許容振動振幅 | 80%(50～200N,50kN：70%) |
| 溫度補償範囲 | -10～70℃(結露、氷結不可) |
| 許容溫度範囲 | -30～85℃(結露、氷結不可) |
| 入力抵抗 | 250?400Ω（0.5?50kN：300?450Ω） |
| 出力抵抗 | 200?400Ω（0.5?50kN：145?450Ω） |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 0.5～12V |
| 絶縁抵抗 | 1000MΩ以上 |
| 保護構造 | IP67 相當(注1) |
| ケーブル | φ3mm 4芯シールドケーブル 1.5m直結 |
クリープ30分 ±0.2%R.C.
(※1) 1,5kN：50%R.C., 10kN：18%R.C., 20kN：6%R.C., 50kN：8％R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | A-0.1 | B | C | E | F | G | M | R | Y | Z | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VU9C-50N | 50N | 0.008mm±15% | - | - | - | - | - | - | - | - | - | - | 約75g | |
| VU9C-100N | 100N | - | - | - | - | - | - | - | - | - | - | |||
| VU9C-200N | 200N | - | - | - | - | - | - | - | - | - | - | |||
| VU9C-0.5KN | 0.5kN | 0.018mm±15% | 26 | 44.5 | 29.5 | 13 | 9.9 | 13.5 | M5 | 20 | 約5.5 | 2.7 | 約100g | |
| VU9C-1KN | 1kN | |||||||||||||
| VU9C-2KN | 2kN | 60 | 28.5 | 21 | 16 | 21 | M10 | 40 | 5 | |||||
| VU9C-5KN | 5kN | 0.03mm±15% | ||||||||||||
| VU9C-10KN | 10kN | 0.05mm±15% | ||||||||||||
| VU9C-20KN | 20kN | 0.09mm±15% | ||||||||||||
| VU9C-50KN | 50kN | 0.14mm±15% | 46 | 84 | 40 | 28 | 21.5 | 28 | M16×1.5 | 80 | 8 | 約400g |

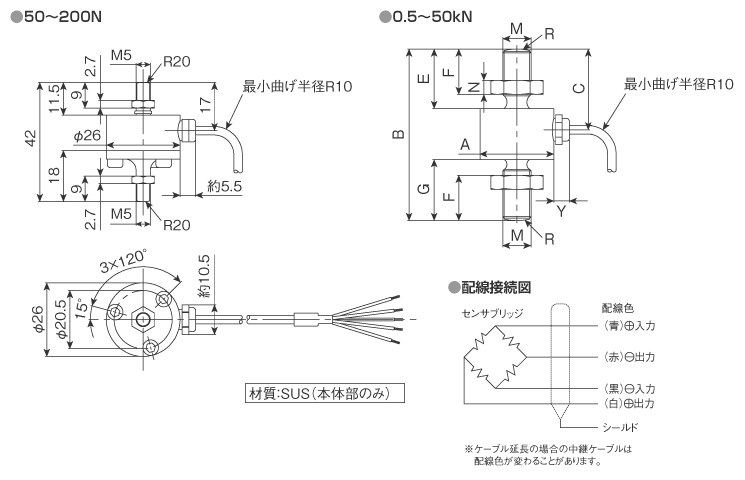

外形寸法（単位：mm）
