VSW2H高精度
高精度型小型智能數字壓力計
量程：500kPa～50MPa
1：高精度±0.25% F.S .±1 digit以下(包括使用溫度- 50℃溫度特性綜合精度)
2：帶有“最大值/最小值存儲器”功能，可以在運行中檢查過去的異常壓力。
3：采用彩色液晶，采用直觀易懂的“綠·紅”的顯示色。
4：設定輸出可切換上限/下限，NPN/PNP可切換(出貨時設定為NPN)
| 測定媒體 | VT傳感器:水、油、氣等不會腐蝕SUS630和430的介質 H傳感器:水、油、煤氣等不腐蝕C-22相當及SUS316L的介質 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 500kPa～50MPa |
*EAC標記是一個選項（不帶CE標記）：EAC標記選項僅包括關稅同盟（TR-CU）合格申報文件的技術規則，或包括關稅同盟（TR-CU）合格申報文件的技術規則和計量模式批準證書（MPA）。

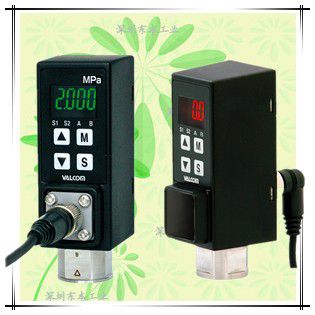

*照片中的產品是標準規格型號。請與我們的銷售人員聯系，了解更多詳情
詳細信息
仕様
| 表示 | -1999～5000（※1） 7セグメント4桁LCD（文字高さ9mm） |
|---|---|
| 表示色 | 赤または緑（任意設定） |
| 定格容量 | 500kPa, 1, 2 , 5 , 10 , 20 , 35 , 50MPa |
| 校正レンジ | 0～(500kPa, 1, 2 , 3.5 , 5 , 10 , 20 , 35 , 50)MPa |
| 精度 | ±0.25%F.S.±1digit以下 [非直線性、ヒステリシス、繰り返し性、0～50℃の溫度特性（25℃基準）含む] |
| 出力 | 2點オープンコレクタ出力（NO/NC切換可能） 設定出力 最大定格 DC30V 20mA 殘留電圧 0.85V（NPN出力時） |
| 1點オープンコレクタ出力+4～20mA出力（許容負荷抵抗400Ω以下） | |
| 使用溫度範囲 | 溫度0～50℃（測定媒體溫度-10～70℃） |
| 許容過負荷 | 500kPa, 1?2?3.5MPa:300%R.C. 5?10?20?35?50MPa:150%R.C. |
| 保護等級 | IP65相當（専用ケーブル接続狀態） |
| 溫度特性 | 上記精度に含む |
| 耐振動性 | 98m/s2(10G)[IEC68-2-6準拠] |
| 接続ネジ形狀 | Rc1/4[メネジ]：（オプション）R1/4[オネジ] |
| 適合規格 | CEマーキング（EMS指令、歐州RoHS指令） |
| 本體側コネクタ | オムロン製 型番XS2M-D423 |
| 電源電圧 | DC24V±10% |
| 消費電流 | 約30mA（アナログ出力付きは約50mA） |
| 諸機能 | 本體首振り機構(±120°)/2nd表示機能/表示更新速度/ゼロシフト/ゼロサプレス シュミレーション/ダンピング/FIXゼロ/移動平均回數/ピークホールド キープロテクト/最大値?最小値メモリ |
| 受圧部材質 | VTセンサ：SUS630 Hセンサ：ハステロイC-22相當 |
| 接続ネジ材質 | VTセンサ：SUS430 Hセンサ：SUS316L |
| 質量 | 本體：約230g, 専用ケーブル 2m：約60g |
| 付屬品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部 |
| オプション（※2） | 壁掛け固定ブラケット[VSW2-BR] |
（※1）出荷時設定によります。校正レンジの範囲を超えて表示を行うことはできません。
（※2）弊社営業部までお問い合わせください。

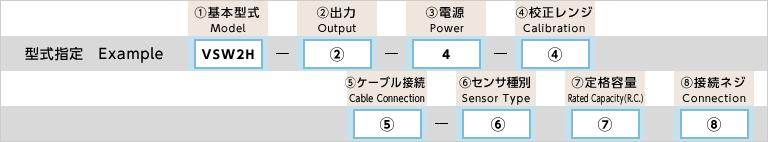

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSW2H | 高精度型 中?高圧小型デジタル表示付圧力スイッチ | ||
| 2.出力 | 02 | 2點オープンコレクタ出力（工場出荷時設定はNPN） | |||
| 31 | 1點オープンコレクタ出力（工場出荷時設定はNPN） +4～20mA出力（任意にスケーリング設定が可能） | ||||
| 3.電源 | ○ | 4 | DC24V±10%（消費電流 約30mA ※アナログ出力付は約50mA） | ||
| 4.校正レンジ | 500kPa | (0～500kPa) | センサH指定時 | 定格容量500KPG指定 | |
| 1000kPa | (0～1000kPa) | 定格容量001MPG指定 | |||
| 1.000MPa | (0～1.000MPa) | ||||
| 2000kPa | (0～2000kPa) | 定格容量002MPG指定 | |||
| 2.000MPa | (0～2.000MPa) | ||||
| 3.50MPa | (0～3.50MPa) | 定格容量3R5MPG指定 | |||
| 3.500MPa | (0～3.500MPa) | ||||
| 5.00MPa | (0～5.00MPa) | センサVT指定時 | 定格容量005MPG指定 | ||
| 5.000MPa | (0～5.000MPa) | ||||
| 10.0MPa | (0～10.0MPa) | 定格容量010MPG指定 | |||
| 10.00MPa | (0～10.00MPa) | ||||
| 20.0MPa | (0～20.0MPa) | 定格容量020MPG指定 | |||
| 20.00MPa | (0～20.00MPa) | ||||
| 35.0MPa | (0～35.0MPa) | 定格容量035MPG指定 | |||
| 35.00MPa | (0～35.00MPa) | ||||
| 50.0MPa | (0～50.0MPa) | 定格容量050MPG指定 | |||
| 50.00MPa | (0～50.00MPa) | ||||
| 5.ケーブル接続 | WN | 付屬ケーブルなし（お客様ご用意の場合） 前面コネクタタイプ 本體使用コネクタ：オムロン製パネル取付コネクタプラグ （型番）XS2M-D423 | |||
| WS | 防水コネクタ（前面 ストレートタイプ）+ケーブル2m | ||||
| WR | 防水コネクタ（前面 アングルタイプ）+ケーブル2m | ||||
| RN | 付屬ケーブルなし（お客様ご用意の場合）背面コネクタタイプ 本體使用コネクタ：オムロン製パネル取付コネクタプラグ （型番）XS2M-D423 | ||||
| RS | 防水コネクタ（背面 ストレートタイプ）+ケーブル2m | ||||
| RR | 防水コネクタ（背面 アングルタイプ）+ケーブル2m | ||||
| 6.センサ種別 | H | 半導體隔膜式センサ（本體首振り機構はありません） | |||
| VT | 薄膜センサ | ||||
| 7.定格容量 | 500KPG | 500kPa | |||
| 001MPG | 1000kPa | ||||
| 002MPG | 2000kPa | ||||
| 3R5MPG | 3500kPa | ||||
| 005MPG | 5MPa | ||||
| 010MPG | 10MPa | ||||
| 020MPG | 20MPa | ||||
| 035MPG | 35MPa | ||||
| 050MPG | 50MPa | ||||
| 8.接続ネジ | C2 | Rc1/4 | |||
| R2 | R1/4 | ||||

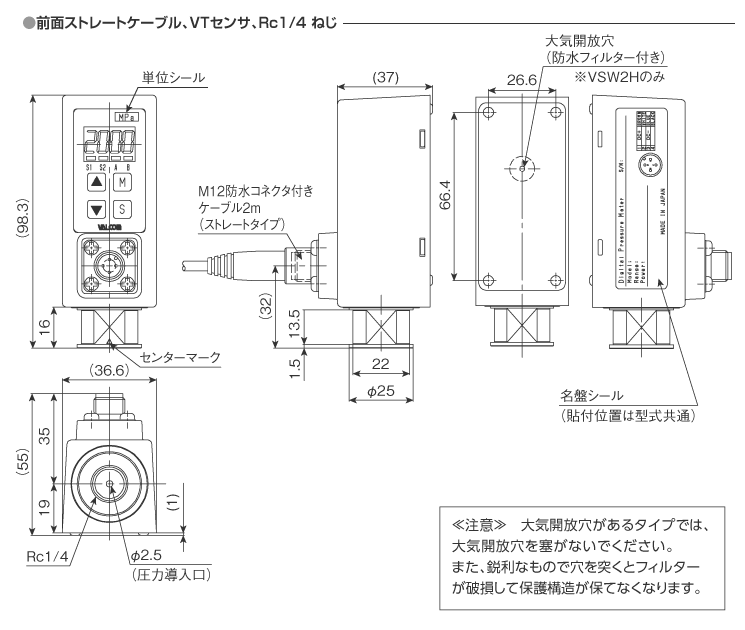

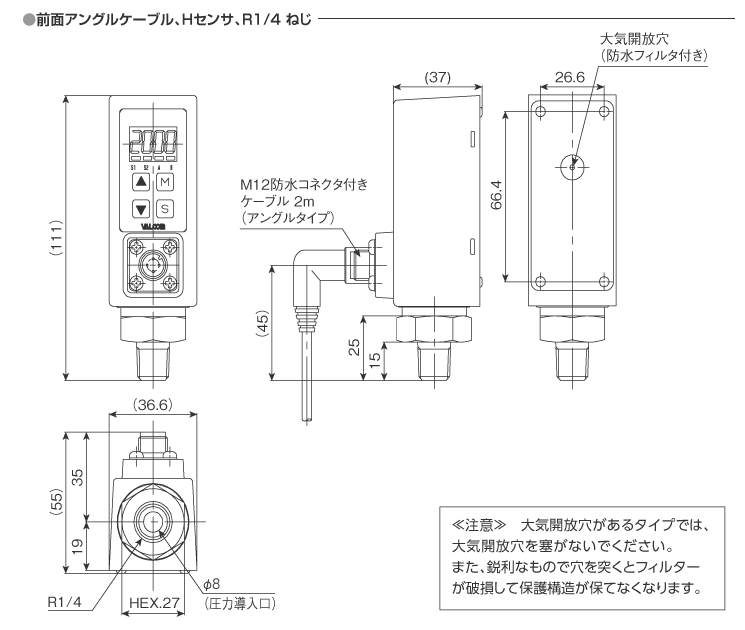

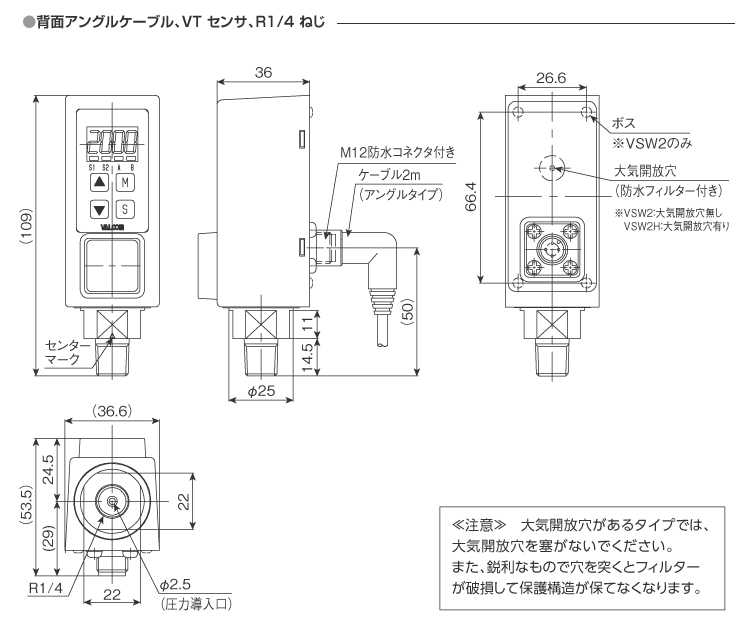

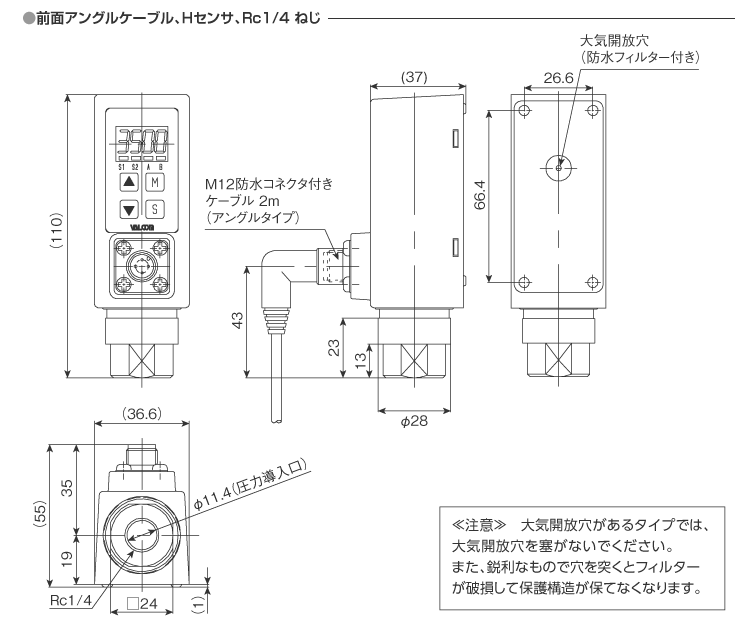

外形寸法（単位：mm）

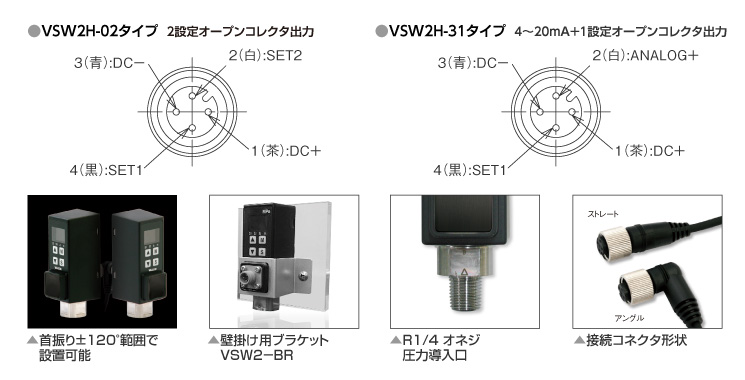

配線図
