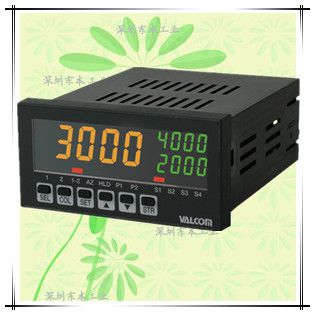

F3(N)
*數字面板儀表顏色系列、用顏色通知變化、采用LCD顯示
*1ch.對于輸入最多具有4個設定輸出的F3類型。
*適用于所有場景的通用性高的面板儀表。
*可以根據顯示值(主顯示)的顏色判斷當前的運行狀態(正常/異常),變得容易看清。
*測量值的顯示色可以根據被設定值隔開的區域以“紅、橙、綠”3種顏色進行選擇設定。
*采用高速采樣“2000次/秒”。通過高速輸出,可用于高速控制/安全控制。
*模擬輸出標準裝備有“4~20mA”、“1~5V”、“0~5V”(可增選0~10V;BCD;RS232C;RS485)。
*附有可自由可變設定測量范圍的輸出定標功能。
*功能:顯示調試、模擬輸出調試、顯示峰值(高峰值/低峰值/區間峰值/高to高峰值/采樣峰值)、自動零、最大值/最小值顯示、區域分類、模擬校驗、輸入值移動、副顯示ON/OFF、鍵盤鎖、顯示顏色更新速度、設定顯示更新速度、節電模式ON/OFF、采樣速度設定、軟式過濾、零固定ON/OFF、阻尼、零點移動、GO控制。
仕様
入力信號 | プロセス入力:4~20mA/0~5V/1~5V/0~10V 選択 センサ供給電源:DC12V 80mA max. |
---|---|
入力阻抗 | 4~20mA:68Ω 0~5V/1~5V/0~10V:68kΩ |
表示 | -9999~9999(小數點任意設定) LCD4桁 3色(赤?橙?緑)変色表示 |
采樣周期 | 2000回/秒 max. |
表示更新周期 | 1~10回/秒 選択可 |
確度 | 表示:± 0.05%F.S.±1digit(25℃±3℃) アナログ出力:±0.5%F.S.(25℃±3℃) |
模擬出力 | 4~20mA/0~5V/1~5V 切換選擇選項0~10V(※1) |
設定出力 (根據類型選擇) | 4設定 リレー出力 AC125V 0.3A(1設定あたり)/ DC24V 1A(1設定あたり) 出力の応答時間 3msec.以下(※1) 4設定 フォトモスリレー出力 AC / DC250V 0.1A(1設定あたり) 出力の応答時間 2msec.以下(※1) |
使用溫度範囲 | 0~55℃(氷結不可) |
使用濕度範囲 | 35~85%RH(結露不可) |
電源 (型式により選択) | 電源 AC90~240V 50/60Hz 消費電力 15VA以下 |
電源 DC24V ±10% 消費電流 300mA以下 | |
外形寸法 | 97(W)×48.8(H)×132.5(D) ※出力オプションなしの場合 |
質量 | 約300g(仕様により異なります) |
付屬品 | 取扱説明書1部、単位シール、初期設定表、パネルマウントブラケット、アンフェノールコネクタ(5730240)(BCD出力機能のみ) |
その他の機能 | 表示スケーリング、アナログ出力スケーリング、表示ホールド(アッパーピーク/ボトムピーク/區間ピーク/ピークtoピーク/サンプルホールド)、オートゼロ、最大値/最小値表示、パターンセレクト、シミュレーション機能、入力値シフト 副表示ON/OFF、キープロテクト、主表示色可変表示、表示更新周期設定、省電力モードON/OFF、サンプリング速度設定、ダンピング時定數、ゼロサプレスON/OFF、FIXゼロ、トラッキングゼロ |
(※1)0~90%応答時間。サンプリング周期、ダンピング時定數最速設定時
設定出力
F3 | ch.1に対して4設定出力 |
---|
オプション出力
A5 アナログ出力 (0~10V) | 0~10V 許容負荷抵抗 10kΩ以上 応答時間 2.5msec.以下(※) アナログ出力精度 ±0.5%F.S.(25℃±3℃) 溫度特性 ±0.35%F.S./10℃ |
---|---|
BO BCDオープンコレクタ出力 | NPNオープンコレクタ DC50V 100mA以下 応答時間 1.5msec.以下(※) |
RS RS-232C | RS-232C準拠 2線式半二重 調歩同期 伝送速度(300/600 1200/2400/4800/9600/19200/38400 bps) ストップビット(1, 2ビット) パリティ(なし, 奇數, 偶數) 通信データ長(7, 8ビット) ユニットNo.(0~99) |
R1 RS-485 | RS-485準拠 2線式半二重 調歩同期 伝送速度(300/600 1200/2400/4800/9600/19200/38400 bps) ストップビット(1, 2ビット) パリティ(なし, 奇數, 偶數) 通信データ長(7, 8ビット) ユニットNo.(0~99) |
(※)0~99%応答時間。 サンプリング周期、ダンピング時定數最速設定
型式の選択
型式選択 | チェック | 型式 | 仕様 |
---|---|---|---|
1.基本型式 | ○ | F3 | 1ch.入力 |
2.電源[消費電力] | 4 | DC電源 24V ±10% 消費電流 300mA以下 | |
7 | AC電源 90~240V 消費電力 50/60Hz 15VA以下 | ||
3.入力信號 | N | マルチ入力 プロセス入力 4~20mA/0~5V/1~5V センサ供給電源 DC12V 80mA max. | |
A5 | 0~10V/4~20mA(注) | ||
4.設定出力 | S | 4設定 リレー出力 AC125V 0.3A / DC24V 1A(1設定あたり) | |
O | 4設定 フォトモスリレー出力 AC / DC250V 0.1A(1設定あたり) | ||
5.出力信號 (オプション指定) | 無記入 | 4~20mA 許容負荷抵抗:250Ω以下 0~5V/1~5V 許容負荷抵抗:10kΩ以上 アナログ出力の精度 ±0.5%F.S.(25℃±3℃) 溫度特性 ±0.35%F.S./10℃ | |
A5 | アナログ出力 0~10V 許容負荷抵抗:10kΩ以上 | ||
BO | BCDオープンコレクタ出力 NPN型 | ||
RS | RS-232C | ||
R1 | RS-485 |
(注)本機に弊社アンプ內蔵センサ0~10V出力タイプ(型式:A5)を接続する場合は、本機のセンサ用供給電源は使用できません。
センサ用供給電源を別途ご用意ください。

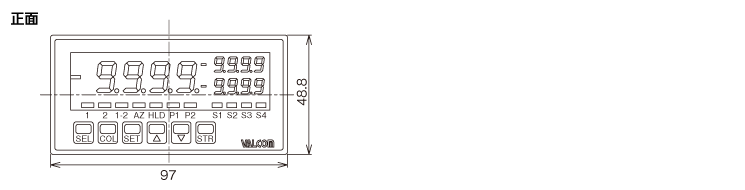

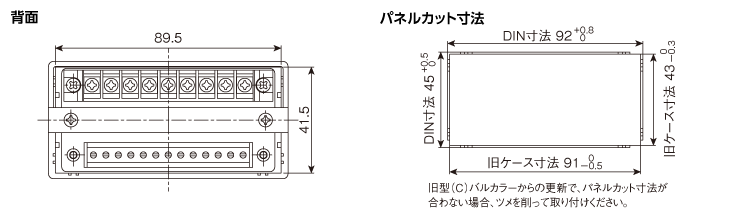

外形寸法(単位:mm)
F3 プロセス入力タイプ

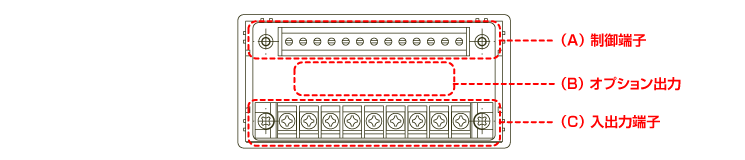

端子臺接続図

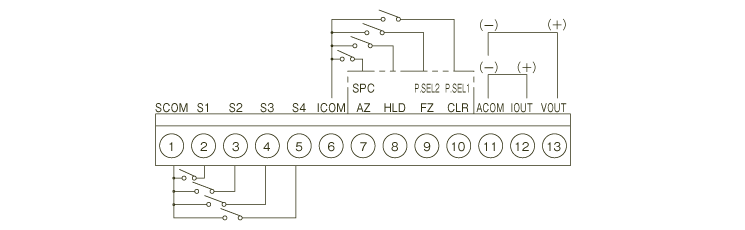

(A)制御端子接続図 出力、制御入力用端子臺(上段)接続図
端子番號 | 端子名 | 機能説明 | 端子番號 | 端子名 | 機能説明 |
---|---|---|---|---|---|
1 | SCOM | 比較設定出力COM | 8 | HLD | ホールド |
2 | S1 | 比較設定出力1 | 9 | P.SEL2 | パターンセレクト2 |
3 | S2 | 比較設定出力2 | FZ | 強制ゼロ | |
4 | S3 | 比較設定出力3 | 10 | P.SEL1 | パターンセレクト1 |
5 | S4 | 比較設定出力4 | CLR | クリア | |
6 | ICOM | 制御入力COM | 11 | ACOM | アナログ出力COM |
7 | SPC | サンプルホールドクリア | 12 | IOUT | アナログ(電流)出力+ |
AZ | オートゼロ | 13 | VOUT | アナログ(電圧)出力+ |
(B)オプション出力接続図

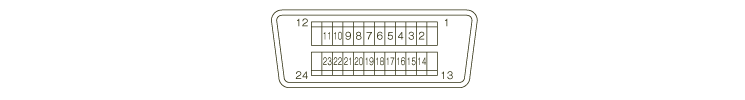

●BCD信號出力
アンフェノール : 5740240 付屬品 : アンフェノール : 5730240
項目 | ピン番號 | 項目 | |||
---|---|---|---|---|---|
EOC(変換終了信號) | 1 | 13 | デジタルGND. | ||
×100 BCD OUT | 1 | 2 | 14 | 1 | ×102 BCD OUT |
2 | 3 | 15 | 2 | ||
4 | 4 | 16 | 4 | ||
8 | 5 | 17 | 8 | ||
×101 BCD OUT | 1 | 6 | 18 | 1 | ×103 BCD OUT |
2 | 7 | 19 | 2 | ||
4 | 8 | 20 | 4 | ||
8 | 9 | 21 | 8 | ||
- | 10 | 22 | - | ||
OVER(オーバー) | 11 | 23 | POL.(ポラリティ) | ||
- | 12 | 24 | - |

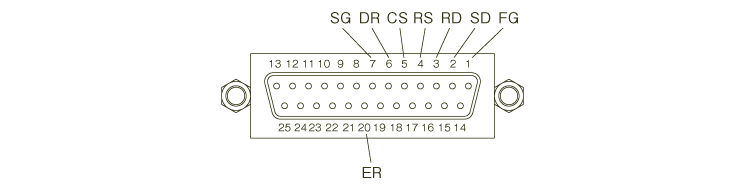

●RS-232C通信
信號名略稱 | ピン番號 | 機能説明 | 入出力 |
---|---|---|---|
SD | 2 | 送信データ | 出力 |
RD | 3 | 受信データ | 入力 |
FG | 1 | 保安用接地、またはケーブルのシールド | - |
RS | 4 | 送信要求 | 出力 |
CS | 5 | 送信可 | 入力 |
SG | 7 | 信號用接地 | - |
DR | 6 | データセットレディ | 入力 |
ER | 20 | データ端末レディ | 出力 |

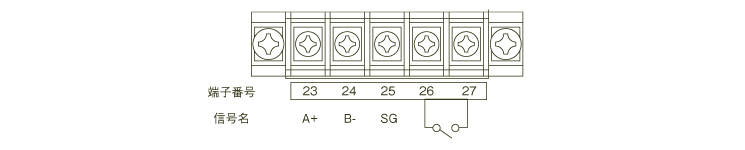

●RS-485通信
信號名 | 端子番號 | 項目 | 入出力 |
---|---|---|---|
A+ | 23 | 非反転出力 | 入出力 |
B- | 24 | 反転出力 | 入出力 |
SG | 25 | 信號用接地 | - |
終端抵抗 | 26 | 最終局は 両端子を短絡する | - |
27 |

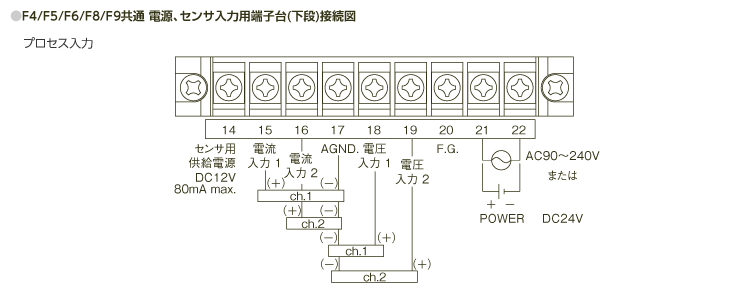

(C)入出力端子接続図
