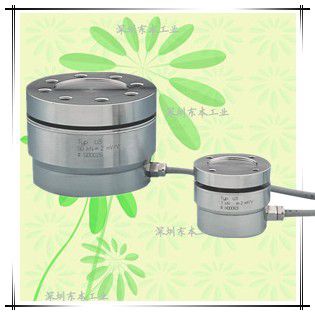

VU93
耐側力扁平型壓力傳感器
根據橫向力修正機構的不同，面為橫向力40～100%
雙面法蘭
薄型設計
量程：1KN~50KN
詳細信息
仕様
| 定格出力 | 0.5, 1mV/V(※1) |
|---|---|
| 非直線性 | ±0.5%R.C. |
| ヒステリシス | ±0.5%R.C. |
| 繰り返し性 | 0.5%R.C. |
| 零バランス | -0.1～0.1mV/V |
| 零點の溫度影響 | ±0.8, 0.5%R.C./10℃(※2) |
| 出力の溫度影響 | ±0.5%R.C./10℃ |
| 許容過負荷 | 180%R.C. |
| 溫度補償範囲 | -10～70℃ |
| 許容溫度範囲 | -30～85℃ |
| 入力抵抗 | 245～500Ω |
| 出力抵抗 | 230～350Ω |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 0.5～12V |
| 絶縁抵抗 | 1GΩ |
| 保護構造 | IP67 相當(注1) |
| ケーブル | φ4-6芯シールドケーブル 3m ポリウレタン被覆、最小曲げ半徑R10 |
(※1) 0.5mV/V(1, 5, 20kN)、1mV/V(2, 10, 50kN)
(※2) ±0.8%R.C./10℃(1, 5, 20kN)、±0.5%R.C./10℃(2, 5, 10, 50kN)
(※3) クリープ30分 ±0.2%R.C.
(注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 型式 | 定格容量 | 定格変位量 | 許容偏心 | 橫力による影響 | 偏心1mmの影響 | 限界橫力 | 許容相対動負荷 |
|---|---|---|---|---|---|---|---|
| VU93-1KN | 1kN | 0.01mm | 1.5mm | 0.2% | 0.07% | 100%R.C. | 150%R.C. |
| VU93-2KN | 2kN | 0.02mm | |||||
| VU93-5KN | 5kN | 3mm | 0.5% | 0.03% | 80%R.C. | ||
| VU93-10KN | 10kN | 0.04mm | |||||
| VU93-20KN | 20kN | 0.01mm | 6mm | 0.4% | 0.12% | 40%R.C. | |
| VU93-50KN | 50kN | 0.03mm |
| 選択 | 型式 | φA | φB | φCH8 | D | E | F | G | ±0.1 φK | M | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VU93-1KN | 35 | 33 | 18 | 5.5 | 9 | 7 | 30.5 | 26 | M5 | 約200g | |
| VU93-2KN | |||||||||||
| VU93-5KN | |||||||||||
| VU93-10KN | |||||||||||
| VU93-20KN | 54 | 51 | 32 | 11 | 12 | 10 | 48 | 42 | M6 | 約600g | |
| VU93-50KN |
※ケーブル込みの質量です。
※橫力による影響：(橫力10%Fmin)力導入面上の力導入點において。

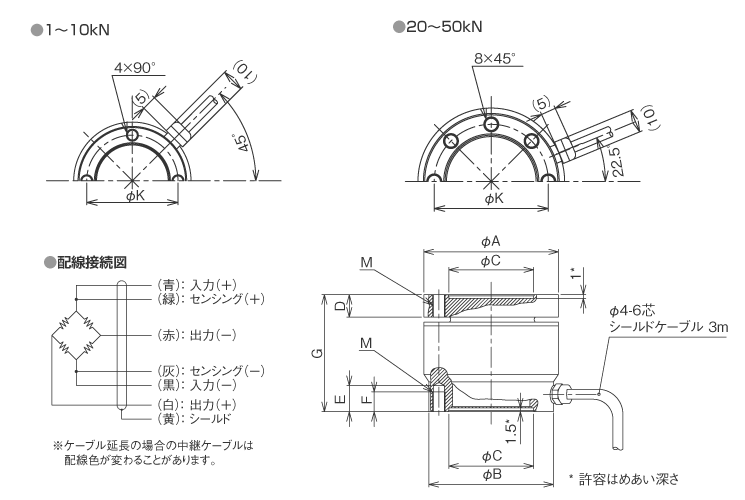

外形寸法（単位：mm）
