VESIM□□T

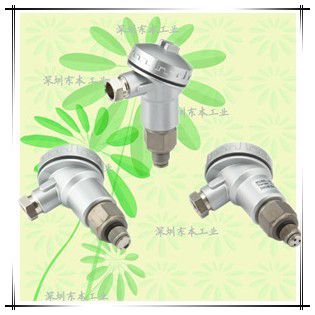

中高圧用小型アンプ內蔵圧力センサ(端子箱)
量程：1MPa～50MPa
1：ダイアフラムカバーの採用により急激な圧力変動のある場所に最適
2：高い耐環境性(幅広い溫度補償範囲/保護構造：IPx5)
| 測定媒體 | 水?油?ガス等SUS304を腐食させない媒體 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 定格容量1～50MPa |
| 出力種類 | 4～20mA(2線式) |
詳細信息
仕様
| 非直線性 | ±0.5%R.C.以下 |
|---|---|
| ヒステリシス | ±0.5%R.C.以下 |
| 総合精度 | ±3.0%R.C.以下(-10～55℃) |
| 溫度補償範囲(測定媒體溫度) | -10～55℃ |
| 許容溫度範囲(測定媒體溫度) | -10～55℃(0～95%R.H. 結露、氷結不可) |
| 応答性 | 10msec.以下 |
| 許容負荷抵抗 | 11.5V:150Ω MAX./24V:500Ω MAX |
| 許容過負荷 | 150%R.C. |
| 接液部材質 | 1～5MPa：SUS304+ジルコニア+SUS316L 10～50MPa：SUS304+ジルコニア |
| 絶縁抵抗 | 10MΩ以上(DC50V) |
| 接続ネジ | G3/8 |
| 締め付けトルク | 68.6N?m以下 |
| 耐水性 | IP×5相當 |
| 電源［消費電流］ | DC12V，DC24V(10～26.5V) |
| 質量 | 約300g |
| 付屬品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 P-14 1種A 1個 ケーブル導入口シール構成部品 ケーブル外徑φ8以下用パッキン×1 ケーブル外徑φ10以下用パッキン×1 ワッシャー×1 |
※ 総合精度とは(非直線性＋ヒステリシス＋溫度特性)を表します。
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 中高圧用小型アンプ內蔵圧力センサ ※接続ネジ：G3/8 | |||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | 消費電流 |
| ○ | I | 4～20mA (2線式) | 200Hz | DC24V:500Ω以下 /DC11.5V:150Ω以下 | - | |
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| M01 | 1MPa | (0～1)MPa | ||||
| M03 | 3MPa | (0～3)MPa | ||||
| M05 | 5MPa | (0～5)MPa | ||||
| M10 | 10MPa | (0～10)MPa | ||||
| M20 | 20MPa | (0～20)MPa | ||||
| M35 | 35MPa | (0～35)MPa | ||||
| M50 | 50MPa | (0～50)MPa | ||||
| 4.ケーブル接続形狀 | ○ | T | IPx5相當 ケーブルは付屬しません | |||
| 5.変換ジョイント(オプション) | G3NF-R2M-S3 | G3/8 → R1/4変換ジョイント オプション | ||||
| G3NF-R3M-S3 | G3/8 → R3/8変換ジョイント オプション | |||||
| G3NF-R2M-S4/05 | G3/8 → R1/4変換ジョイント 導入口φ0.5 オリフィスタイプ | |||||
| G3NF-R3M-S4/05 | G3/8 → R3/8変換ジョイント 導入口φ0.5 オリフィスタイプ | |||||

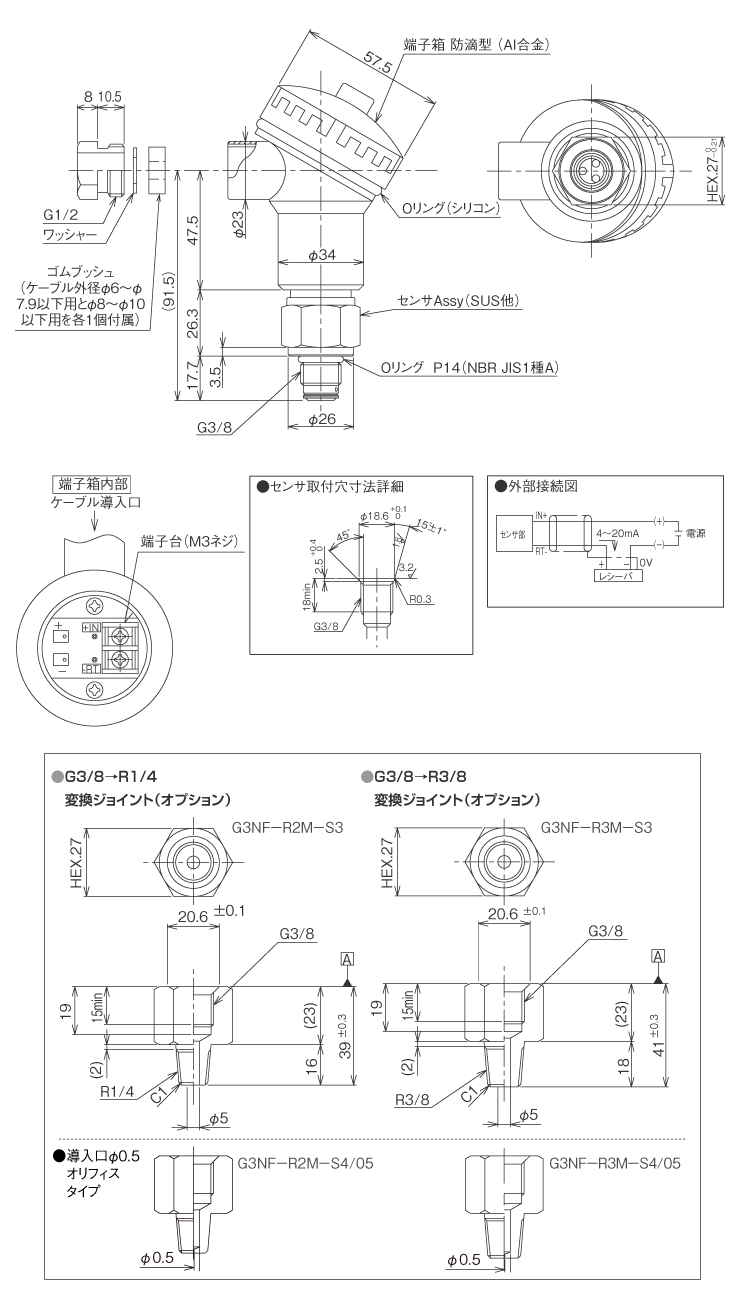

外形寸法（単位：mm）
※配線接続はこちらをご參照ください
