配件及選項
1：轉接頭
2：防止過大壓力和涌壓的保護用墊片
3：“電纜單體”時的類型的指定
詳細信息
変換アダプタ
| 変換アダプタ | 寫真 | 型式 | 接続可能な圧力センサ | 備考 |
|---|---|---|---|---|
| R1/4用 |   | G3NF-R2M-S3 (G3/8 → R1/4 材質:SUS304) | G3/8ネジの圧力センサ 「VESV」 「VESI」 「VESIM□□T」 「VESIM□□A」 | 弊社専用 ジョイント |
| R3/8用 |   | G3NF-R3M-S3 (G3/8 → R3/8 材質:SUS304) | ||
| R3/8用 | | G3/8 → R3/8(材質:SUS316) | G3/8ネジの圧力センサ 「VPRTF」 「VPVTF」 「VPRQF」 「VPVQF」 | 他社品 |
| R1/4用 | | G3/8 → R1/4(材質:SUS316) | ||
| R1/2用 |   | G3/8 → R1/2(材質:SUS316) | ||
| G1/2用 |   | G3/8 → G1/2(材質:SUS316) | ||
| G1/4用 |   | G3/8 → G1/4(材質:SUS316) | ||
| R3/8 サージ圧吸収用 |   | J2ジョイント(R3/8→ R3/8 材質:SUS303) R3F-R3M-S3(ジョイント本體) FS10-013(スロットル) (※1) | R3/8ネジ専用 「VPRT」 「VPVT」 「VPRQ」 「VPVQ」 | 弊社専用 ジョイント |
※価格?納期については弊社営業部までお問い合わせください。
(※1) 圧力センサ組み合わせと接続時の型式：圧力センサ型式の後尾に「-J2」と記載ください。
ジョイント內部には油を封入しております。封入油の種類は別途お問合わせください。
過大圧?サージ圧からの保護用ジョイント

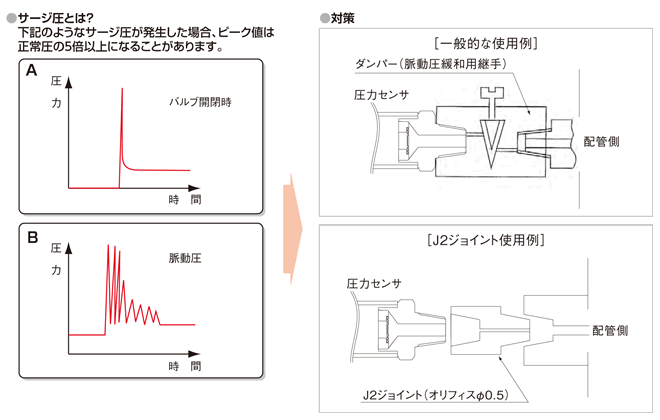

| サージ圧とは？ | サージ圧が発生した場合、ピーク値は正常圧の數倍以上になる場合があります。 (射出成形機では5倍以上とも言われています) サージ圧が圧力センサの許容耐圧を超えるとセンサの故障に至ります。 |
|---|---|
| 対策 | 1. 一般的には、圧力計メーカーが販売している「ダンパー(脈動圧緩和用継手)」が使用されております。 2. 弊社圧力センサと組み合わせる場合は、オリフィス付変換アダプタ「J2ジョイント」を使用する場合もございます。 (上表をご參照ください) (弊社型式:VPRT/VPVT/VPRQ/VPVQに適用可能) ※詳細およびご質問は弊社営業部までご相談ください |
 | |
※圧力センサへの衝撃圧?サージ圧?ウォータハンマーを回避する取り付け位置に関しては、「よくあるご質問」をご參考にしてください。
「ケーブル?yún)g體」時の型式のご指定
| 対象機種(ストレンゲージ出力) |
|---|
| VPRT?VPRTF?VPVT?VPVTF?VPRQ?VPRQF?VPVQ?VPVQF?VHR3?VHG3?VAR3?VAG3 VPRNP(R3/8)?VPRNP(G3/8)?VPNPR?VPNPG?VPRF?VNF |
| 対象機種(プロセス出力) |
| VHR3?VHG3?VAR3?VAG3?VPNPR?VPNPG?VPRT?VPRTF?VPRQ?VPRQF?VPVT?VPVQ VPRF?VNF?HS1?HV1?AS1?AV1?NS1?NV1 |
構成

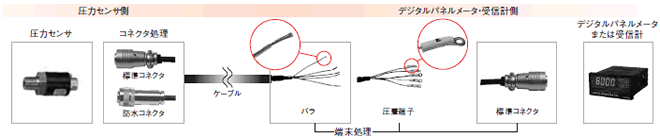

ストレンゲージ出力

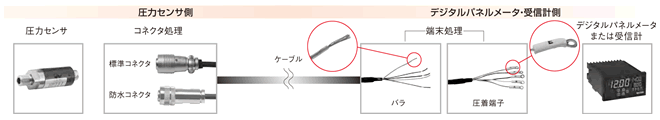

プロセス出力
型式の選択（ストレンゲージ出力）
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.センサ側処理 | K | 標準コネクタ タジミ製：PRC03-12A10-7M | |
| W | 防水コネクタ タジミ製：1108-12A10-7M | ||
| 2.受信計側処理 | N | バラ処理 標準 | |
| T | 圧著端子付(M3丸端子) | ||
| K | 標準コネクタ タジミ製:PRC03-12A10-7M | ||
| 3.ケーブル型式 | S3 | 標準(φ6mm 0.3SQ×4芯編組シールド耐油ケーブル) | |
| T3 | 微圧用(φ6.5mm 0.3SQ×4芯編組シールド耐油ケーブル/チューブ入り) | ||
| S5 | 本質安全防爆用 (φ6.5mm 0.5SQ×4芯編組シールド耐油ケーブル) | ||
| T5 | 本質安全防爆?微圧用(φ8mm 0.5SQ×4芯編組シールド耐油ケーブル/チューブ入り) | ||
| KV | 耐屈曲用 φ8mm 0.5SQ×4芯編組シールド耐屈曲ケーブル) | ||
| HS | 耐熱用 (φ5mm 0.3SQ×4芯編組シールド耐熱ケーブル(補償溫度150℃)) | ||
| 4.ケーブル長さ | 3M | 3m | |
| 5M | 5m | ||
| 10M | 10m | ||
| □□M | m 最大長さ100mまで指定可能 | ||
| 5.特別処理 | 無記入 | 以下に該當しない場合 | |
| CG | F3/F4/F5/F6/F8/F9の「GV」入力仕様に接続の場合 | ||
| VEK | ツェナバリヤに接続の場合(端末処理は「T」) | ||
| VEK/CG | ツェナバリヤとF3/F6/F4/F5/F8/F9の「GV」入力仕様に接続の場合 |
※圧力センサ及びデジタル表示器との組み合わせ及び機種選定は、弊社営業部までお問い合わせください。
型式の選択（プロセス出力）
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.センサ側処理 | K | 標準コネクタ タジミ製：PRC03-12A10-7M | |
| W | 防水コネクタ タジミ製：1108-12A10-7M | ||
| 2.受信計側処理 | N | バラ処理 標準 | |
| T | 圧著端子付(M3丸端子) | ||
| 3.ケーブル型式 | S3 | 標準(φ6mm 0.3SQ×4芯編組シールド耐油ケーブル) | |
| T3 | 微圧用(φ6.5mm 0.3SQ×4芯編組シールド耐油ケーブル/チューブ入り) | ||
| S6 | 4～20mA 2線式用(φ6.5mm 0.5SQ×2芯編組シールド耐油ケーブル) | ||
| T6 | 4～20mA 2線式用(φ6mm 0.5SQ×2芯編組シールド耐油ケーブル/チューブ入り) | ||
| 4.ケーブル長さ | 2M | 2m | |
| 3M | 3m | ||
| 5M | 5m | ||
| 10M | 10m | ||
| □□M | m 最大長さ100mまで指定可能 | ||
| 5.特別処理 | 無記入 | 以下に該當しない場合 | |
| CN | F3/F4/F5/F6/F8/F9の「N」入力仕様に接続の場合 |
※アンプ內蔵圧力センサ各機種とケーブルとの組み合わせに関する詳しい內容は、弊社営業部までお問い合わせください。
