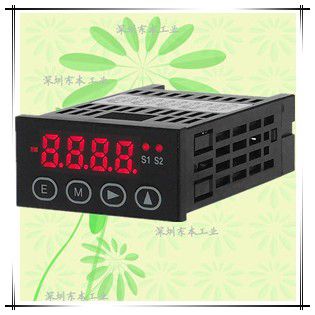

VSM3B
小型2設定3輸出（H/G/L）對應數字面板儀表
超小型·省空間搭載3種設定輸出
附加上下限/上上限/下下限的設定選擇、并采用GO輸出、追求方便使用。
搭載換算功能
內置有傳感器的供給電源
采用易懂的高亮度LED
搭載數字零功能
實現低價格、短交貨期
詳細信息
仕様
| 表示 | スケーリング設定により任意設定可 ±9999(小數點任意設定) 赤色セグメントLED(文字高8mm) |
|---|---|
| サンプリング速度 | 最大25回/秒(任意設定可) |
| 確度 | ±0.03% of rdg+2digit. (at 23℃±5℃) |
| 電源[消費電力] | DC24V±20%[3.0W] |
| センサ供給電源 | 供給電源 DC24V±5% 25mA(最大負荷) |
| 使用溫度範囲 | -10～50℃ |
| 使用濕度範囲 | 35～85%RH（結露不可） |
| 設定出力 | リレー出力 DC24V 1A（抵抗負荷） -9999～9999まで設定可 上下限判定(HI-GO-LO)、上上限判定(HH-HI-GO) 下下限判定(GO-LO-LL)切替可 |
| 保護構造 | IP65相當(フロントパネル) |
| 外形寸法 | 48(W)×24(H)×72.8(D)mm(ねじ端子含む) |
| 質量 | 約70g |
| 付屬品 | 取扱説明書、取付用アダプタ、単位シール |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VSM3B | 小型2設定3出力(H/G/L)対応デジタルパネルメータ |
| 2.設定出力 | 2S | リレー接點出力 | |
| 2SO | フォトカプラ出力(オプション) ※リレー接點出力との併用不可 | ||
| 3.アナログ出力 | D | なし | |
| A3 | 4～20mA 標準 (負荷抵抗 0～510Ω) | ||
| A5 | 0～10V(オプション) (負荷抵抗 5kΩ以上) | ||
| R1 | RS-485(オプション) ※アナログ出力と同時搭載不可 | ||
| 4.入力レンジ | A2 | 1～5V 標準 (入力インピーダンス 約1MΩ) | |
| A3 | 4～20mA 標準 (入力インピーダンス 約50Ω) | ||
| A5 | 0～10V(オプション) (入力インピーダンス 約1MΩ) | ||
| 5.電源[定格電力] | ○ | 4 | DC24V±20% [3.0W] |

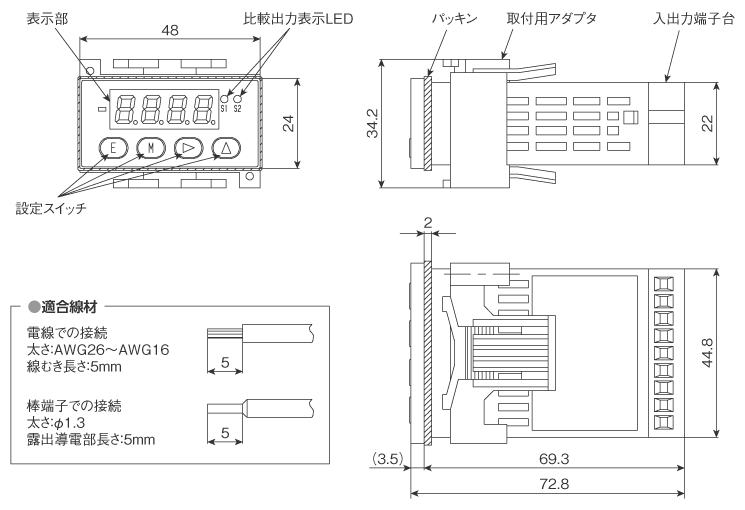

外形寸法（単位：mm）

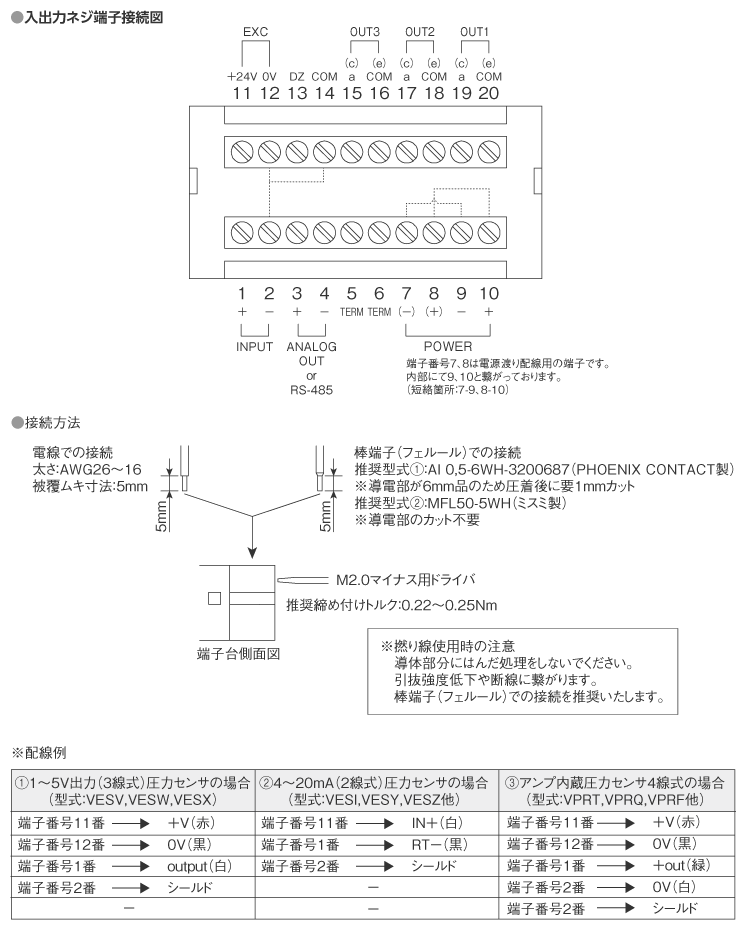

接続図

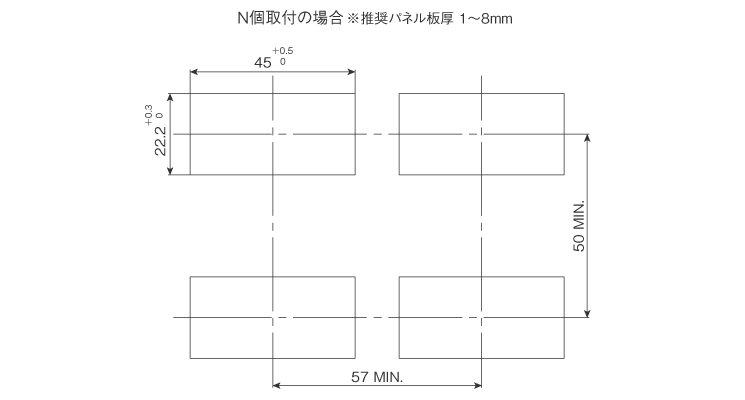

パネルカット寸法（単位：mm）
