VW2
DIN 48×96型色板儀表
搭載了“千位觸摸”開關，可以對每一位進行設定！
用高亮度LED表現純色調。
為了更容易判別數值，設定值用“白”表示。
過程輸入是（1～5V，±5V，±10V，4～20mA，±20mA）的多類型
可通過DC12V100mA或DC24V50mA設定進行切換
模擬輸出是（0～2V，0～10V，±10V，1～5V，0～20mA，4～20mA）可任意縮放的多類型
顯示全部采用高亮度LED，主顯示變成綠色和紅色?？梢愿鶕?jù)顏色來判斷判定結果。
通過以白色顯示子顯示，并使用與主顯示不同的顏色，可以增加觀看度。
通過AC電源取得CE
警報設置2觸點（3繼電器輸出或光電耦合器輸出）
或4觸點（5繼電器輸出或光電耦合器輸出）
模式選擇功能（最多存儲8種模式）
峰值保持各功能
“采樣保持”“保持峰值”“保持底值”“保持峰值”
其他各種功能
“リーディングゼロサプレス”“強制零”“復位”
詳細信息
仕様
| 入力方式 | シングルエンド |
|---|---|
| A/D変換方式 | ΔΣ変換方式 |
| サンプリング速度 | 最高250回/秒 |
| 表示 | メイン表示部：赤色/緑色 7セグメントLED表示（文字高：約14.9mm） サブ表示部：白色 7セグメントLED表示（文字高：約9mm） |
| 極性表示 | 演算結果が負の時に自動的に表示 |
| 表示範囲 | -19999～99999 |
| ゼロ表示 | リーディングゼロサプレス |
| 外部制御 | 以下いずれか4機能を外部制御端子に割り當てます。 ※パターンセレクト機能を外部制御端子に割り當てた場合、 他機能で使用できる端子數が制限されます。 4パターン時：他2機能, 8パターン時：他1機能 ①パターンセレクト ②ホールド ③ピークホールド/ボトムホールド/ピークtoピークホールド(ピークとボトムの差) ④強制ゼロ ⑤リレーリセット |
| 使用溫度範囲 | -5～50℃ |
| 使用濕度範囲 | 35～85%RH（結露不可） |
| 保存溫度範囲 | -10～70℃ |
| 保存濕度範囲 | 60%RH 以下 |
| 電源 | AC100～240V±10% 50/60Hz |
| 消費電力 | AC100V時：12VA max. AC240V時：15VA max. |
| センサ供給電源 | DC12V 100mAまたはDC24V 50mA設定より切り替え可能 |
| 外形寸法 | 96mm(W)×48mm(H)×99.7mm(D) |
| 質量 | 約250g |
| 耐電圧 | 電源端子-入力端子/外部制御端子/アナログ出力端子間 AC2000V 1分間 |
| 電源端子-比較出力端子間 AC1500V 1分間 | |
| 入力端子-外部制御端子/アナログ出力端子/比較出力端子間 AC1500V 1分間 | |
| ケース-端子間 AC2000V 1分間 | |
| 絶縁抵抗 | 上記端子間において DC500V 100MΩ以上 |
| 保護構造 | IP66(前面) |
| ケース(材質/色) | ポリカーボネート/黒 UL94V-0 |
| オーバーレンジ警告 | 表示範囲以上の入力信號に対してOVER又は-OVER また、測定範囲の±10%を越える入力があった場合にもOVER又は-OVER |
| 小數點 | 任意の位置に設定可能 |
プロセス入力仕様
| 測定範囲 | 1～5V, ±5V, ±10V, 4～20mA, ±20mA |
|---|---|
| 表示 | オフセット：-19999～99999 フルスケール：-19999～99999 分解能：±19999 |
| 入力インピーダンス | 約1MΩ：（1～5V、±5V、±10V） 約10Ω：（4～20mA、±20mA） |
| 最大許容入力 | ±100V：（1～5V、±5V、±10V） ±50mA：（4～20mA、±20mA） |
| 確度 ※ | ±（0.1% of FS +1digit）（23℃±5℃ 35～85%RH時） |
（※）確度はサンプリング速度が60回/秒以下の場合に適用します。
比較出力仕様
| 制御方式 | マイクロコンピュータ演算方式 | ||
|---|---|---|---|
| 判定値設定範囲 | -19999～99999 | ||
| ヒステリシス | 各判定値に対して1～9999digitの範囲で設定可能 | ||
| 比較動作 | サンプリング速度による | ||
| 設定條件 | 2設定出力タイプ VW27N-2S□ VW27N-2SO□ | H. G. L. AL1判定値>AL2判定値(GO)>AL3判定値 | |
| 比較條件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1がON | ||
| AL1判定値≧表示値≧AL3判定値 | AL2がON | ||
| AL3判定値>表示値 | AL3がON | ||
| G. L. L. AL1判定値(GO)>AL2判定値>AL3判定値 | |||
| 比較條件 | 判定結果 | ||
| 表示値≧AL2判定値 | AL1がON | ||
| AL2判定値>表示値≧AL3判定値 | AL2がON | ||
| AL3判定値>表示値 | AL3がON | ||
| H. H. G. AL1判定値>AL2判定値>AL3判定値(GO) | |||
| 比較條件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1, AL2がON | ||
| AL1判定値≧表示値>AL2判定値 | AL2がON | ||
| AL2判定値≧表示値 | AL3がON | ||
| 4設定出力タイプ VW27N-4S□ VW27N-4SO□ | H.H.H.H.G. AL1判定値>AL2判定値>AL3判定値>AL4判定値>AL5判定値(GO) | ||
| 比較條件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1,AL2,AL3,AL,4 | ||
| AL1判定値≧表示値>AL2判定値 | AL2,AL3,AL4 | ||
| AL2判定値≧表示値>AL3判定値 | AL3,AL4 | ||
| AL3判定値≧表示値>AL4判定値 | AL4 | ||
| AL4判定値≧表示値 | AL5 | ||
| H.H.H.G.L. AL1判定値>AL2判定値>AL3判定値>AL4判定値(GO)>AL5判定値 | |||
| 比較條件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1,AL2,AL3 | ||
| AL1判定値≧表示値>AL2判定値 | AL2,AL3 | ||
| AL2判定値≧表示値>AL3判定値 | AL3 | ||
| AL3判定値≧表示値≧AL5判定値 | AL4 | ||
| AL5判定値>表示値 | AL5 | ||
| H.H.G.L.L. AL1判定値>AL2判定値>AL3判定値(GO)>AL4判定値>AL5判定値 | |||
| 比較條件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1,AL2 | ||
| AL1判定値≧表示値>AL2判定値 | AL2 | ||
| AL2判定値≧表示値≧AL4判定値 | AL3 | ||
| AL4判定値>表示値≧AL5判定値 | AL4 | ||
| AL5判定値>表示値 | AL4,AL5 | ||
| H.G.L.L.L. AL1判定値>AL2判定値(GO)>AL3判定値>AL4判定値>AL5判定値 | |||
| 比較條件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1 | ||
| AL1判定値≧表示値≧AL3判定値 | AL2 | ||
| AL3判定値>表示値≧AL4判定値 | AL3 | ||
| AL4判定値>表示値≧AL5判定値 | AL3,AL4 | ||
| AL5判定値>表示値 | AL3,AL4,AL5 | ||
| 比較リレー | 接點定格 | AC125V 0.3A（抵抗負荷） DC30V 1A（抵抗負荷） | |
| 接點數量 | リレー接點×3 (VW27N-2S□) もしくはリレー接點×5(VW27N-4□) | ||
| 最小適用負荷 | 10μA 10mV DC | ||
| 機械的壽命 | 5000萬回以上 | ||
| 電気的壽命 | 10萬回以上（抵抗負荷） | ||
| フォトカプラ オープンコレクタ出力(NPN) | 出力定格 | シンク電流 50mA MAX. | |
| 印加電圧 | 30V MAX. | ||
| 出力飽和電圧 | 50mA時 1.2V以下 | ||
| 出力數量 | フォトカプラ出力(NPN)×3 (VW27N-2SO□) もしくはフォトカプラ出力(NPN)×5(VW27N-4O□) | ||
| 比較警報機能 | 通常判定出力、ゾーン判定出力、公差判定出力 | ||
| 比較條件メモリ | 8パターン記憶 | ||
アナログ出力仕様
| 負荷抵抗 | 0～2V, 0～10V, -10～10V, 1～5V:10kΩ以上 0～20mA, 4～20mA:550Ω以下 |
|---|---|
| 確度 | ±(0.1% of FS) |
| リップル | 0～2V, 0～10V, -10～10V, 1～5V:±50mVp-p 0～20mA, 4～20mA:±25mVp-p |
| 変換方式 | D/A変換方式 |
| 分解能 | 15bit相當（スケーリング設定內容による） |
| スケーリング | デジタルスケーリング |
| 応答速度 | 10ms以下 0→90%応答 (サンプリング速度250回/秒) ※応答速度は2ms±2 (1/サンプリング速度)ms以下 |
（※）電流出力時のリップルは負荷抵抗250Ω、20mA出力時
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VW2 | DIN48×96サイズ角型デジタルパネルメータ | |
| 2.電源 | ○ | 7 | AC100～240V(±10%) 50/60Hz | |
| 3.入力信號 | ○ | N | プロセス入力(1～5V, ±5V, ±10V, 4～20mA, ±20mA)から選択 | |
| 4.比較設定出力 | - | - | 出力種類 | |
| 2S | リレー信號×3 AC125V 0.3A（抵抗負荷） DC30V 1A（抵抗負荷） | |||
| 2SO | フォトカプラ×3 シンク電流 50mA MAX. 印加電圧30V MAX. | |||
| 4S | リレー信號×5 AC125V 0.3A（抵抗負荷） DC30V 1A（抵抗負荷） | |||
| 4SO | フォトカプラ×5 シンク電流 50mA MAX. 印加電圧30V MAX. | |||
| 5.出力 | D | 表示専用 | ||
| A | アナログ出力付 | |||
（※）4S、4SO リレー信號×5 オプションで設定できます。詳しくは各営業所までお問い合わせください。

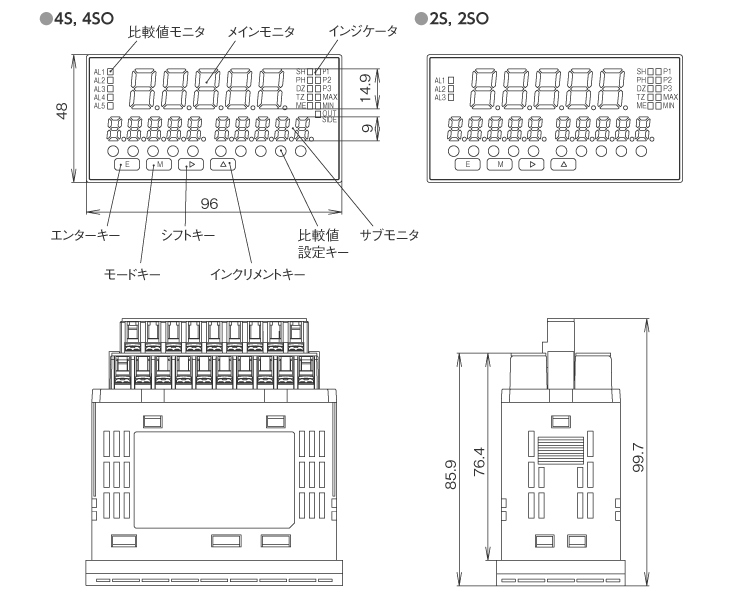

外形寸法（単位：mm）

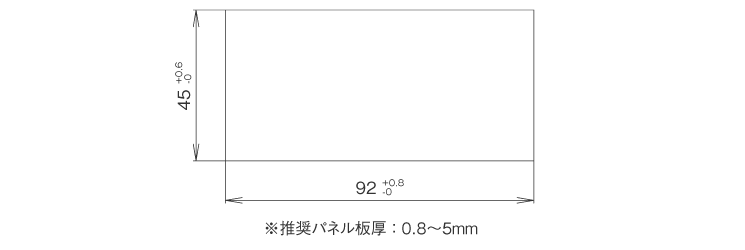

パネルカット寸法（単位：mm）

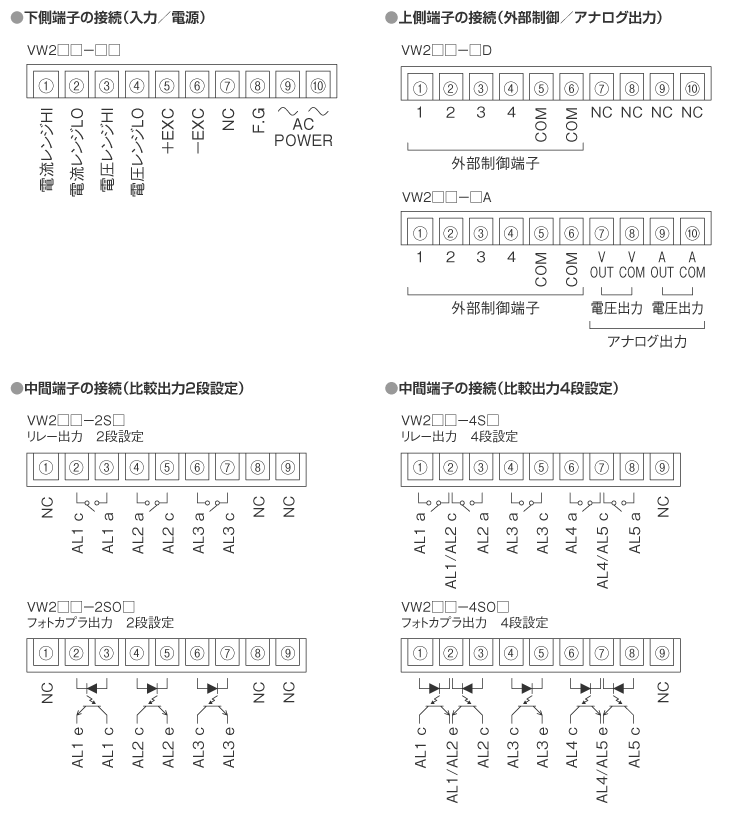

入出力端子

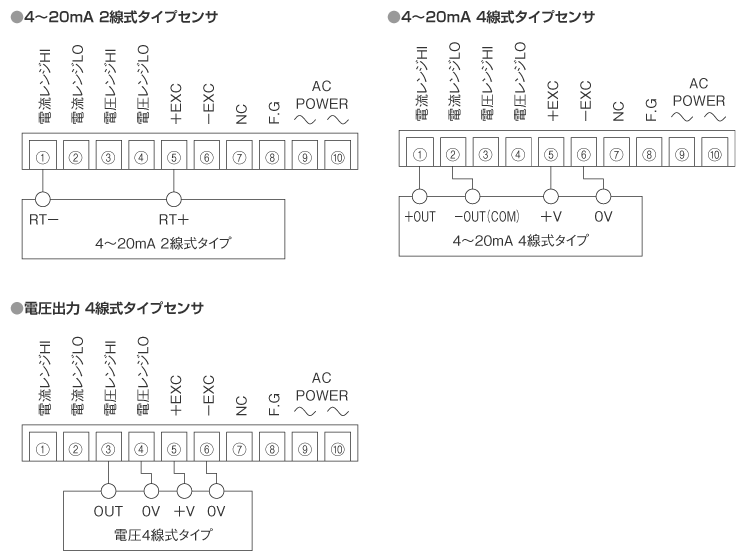

配線図

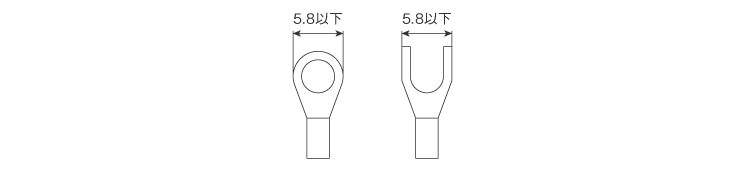

適合圧著端子
