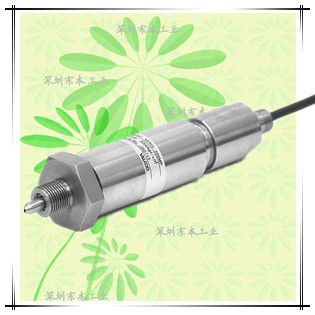

VPRS傳感器
超高壓高精度壓力傳感器
量程：300MPa～500MPa
1：圧力導入部にプレッシャーフィッティングを付屬し、圧力のモレが起こりにくい構造
2：超高圧(300MPa,400MPa,500MPa)?高精度
3：センサーケーブルは3mを標準採用しています
| 測定媒體 | 水?油?ガス等SUS630を腐食させない媒體 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 300～500MPa |
詳細信息
仕様
| 定格出力 | 1mV/V ±0.0025mV/V (500MPa:0.75mV/V ±0.0075mV/V) |
|---|---|
| 非直線性 | ±0.35%R.C.(500MPa:±0.5%R.C.) |
| ヒステリシス | ±0.1%R.C. |
| 推奨印加電圧 | 6V以下 |
| 最大印加電圧 | 10V |
| 入力抵抗 | 120±2.4Ω |
| 出力抵抗 | 118.5±2.4Ω |
| 絶縁抵抗 | 1000MΩ以上(DC50V) |
| 溫度補償範囲(測定媒體溫度) | -10～75℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -20～75℃(結露、氷結不可) |
| 許容過負荷 | 120%R.C. |
| 限界過負荷 | 120%R.C. |
| 零點の溫度影響 | ±0.09%R.C./10℃ |
| 出力の溫度影響 | ±0.09%R.C./10℃ |
| 推奨締め付けトルク | 50N?m以上 |
| 最大締め付けトルク | 150N?m |
| 接続ネジ | 300MPa,400MPa:G1/2(500MPa:G3/4) |
| 受圧接続部材質 | SUS630 |
| 保護構造(本體) | IP64相當 |
| ケーブル | 4芯シールドケーブル 3m直結 φ6.3mm |
| 質量 | 約1.4kg(ケーブル3m含む) |
| 付屬品 | 試験成績書1部、プレッシャーフィッティングスリーブ1個 リテイニングリング1個 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VPRS | 超高圧高精度用圧力センサ ※接続ネジ:G1/2(500MPa:G3/4) | |
| 2.定格容量 | 300MP | 300MP | ||
| 400MP | 400MP | |||
| 500MP | 500MP | |||
| 3.ケーブル接続形狀 | ○ | 無記入 | ケーブル直出し IP64相當 | |
| 4.ケーブル長さ | ○ | 3m | 3m | |

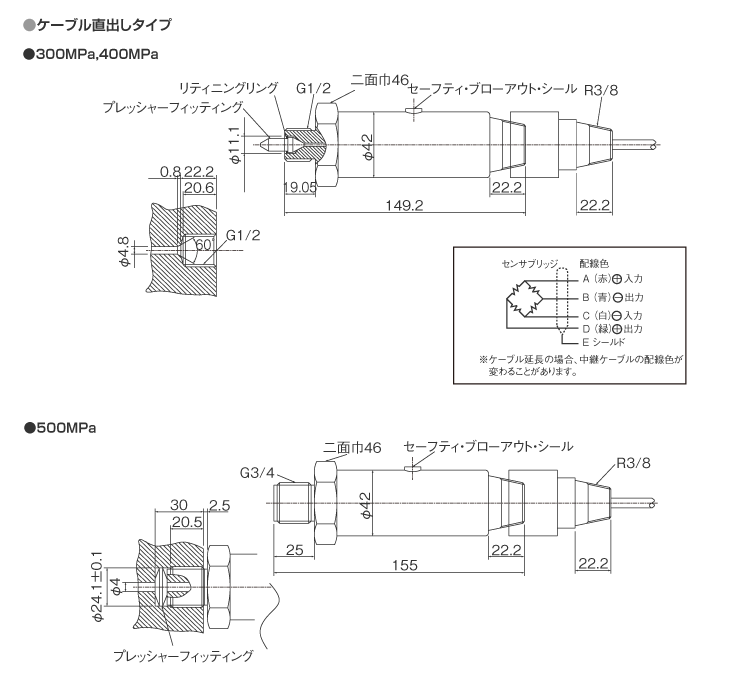

外形寸法（単位：mm）
