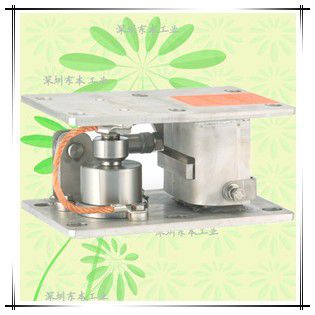

VRTN/M2LB
VRTNC3専用モジュール
VRTNC3専用モジュール
ステイロッドによる振れ止め機構
特に優れた耐環境性
浮き上がり防止機構
ステンレス製(33tまで)
量程：1tonf~33tonf
詳細信息
仕様
| 許容過負荷 | 150%R.C. |
|---|---|
| ステイロッド軸方向許容橫荷重 | 10%R.C. |
| 1mm橫変位したときの復元力 (加えた荷重の%) | 16.5%R.C.(1～4.7t) |
| 13%R.C.(10～22t) | |
| 8.2%R.C.(33t) | |
| ステイロッド軸方向の最大許容橫変位量 | 1.5mm(1～2.2t), 1.3mm(4.7t) |
| 2mm(10～22t) | |
| 3.5mm(33t) | |
| 最大許容浮力 | 20kN(1～4.7t) |
| 50kN(10～33t) | |
| ステイロッド軸方向の最大許容橫応力 | 10kN(1～4.7t) |
| 30kN(10～22t) | |
| 50kN(33t) | |
| ロードセル設置時に必要な 最低持ち上げ高さ | 10mm |
| 高さ調整範囲 | 5mm |
型式の選択
| 選択 | 型式 | 定格容量 | A | B | C | D | E | F | G | H | I | J | K | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VRTN/M2LBR4.7T (1, 2.2, 4.7t用) | 1ton(9.807kN) | - | 230 | 100 | 100 | 20 | 111+4-1 | 160 | 100 | 8 | 25 | 15 | 約9.5kg | |
| 2.2ton(21.57kN) | ||||||||||||||
| 4.7ton(46.09kN) | ||||||||||||||
| VRTN/M2LBR22T (10, 15, 22t用) | 10ton(98.07kN) | 148 | 310 | 130 | 140 | 20 | 151+4-1 | 200 | 140 | 10 | 25 | 18 | 約20kg | |
| 15ton(147.1kN) | ||||||||||||||
| 22ton(215.7kN) | ||||||||||||||
| VRTN/M2LB33T (33t用) | 33ton(323.6kN) | 188 | 420 | 155 | 200 | 26 | 193+4-1 | 280 | 200 | 12 | 35 | 22 | 約45kg |
※ケーブル込みの質量です。
本製品はVRTNC3ロードセル専用のモジュールです。

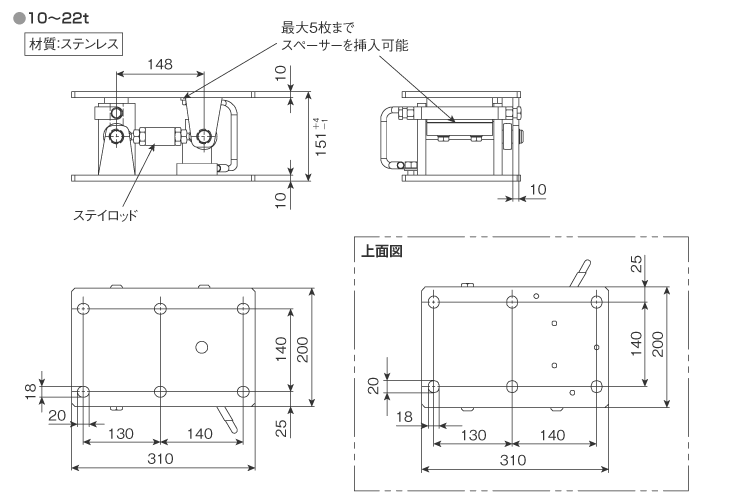

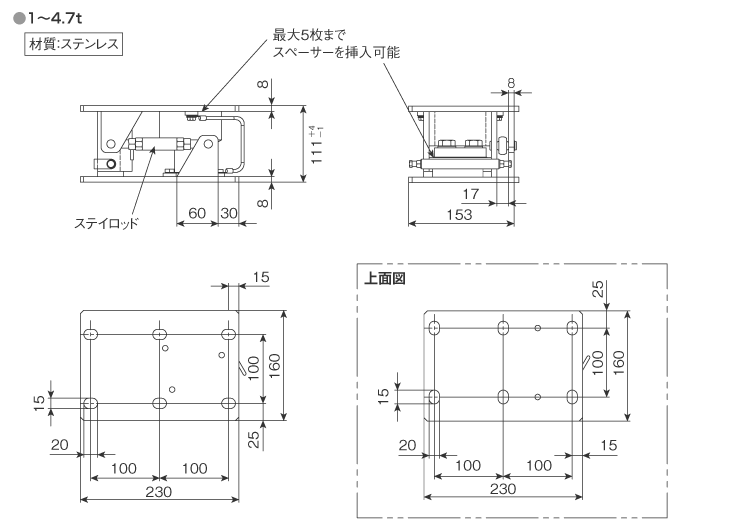

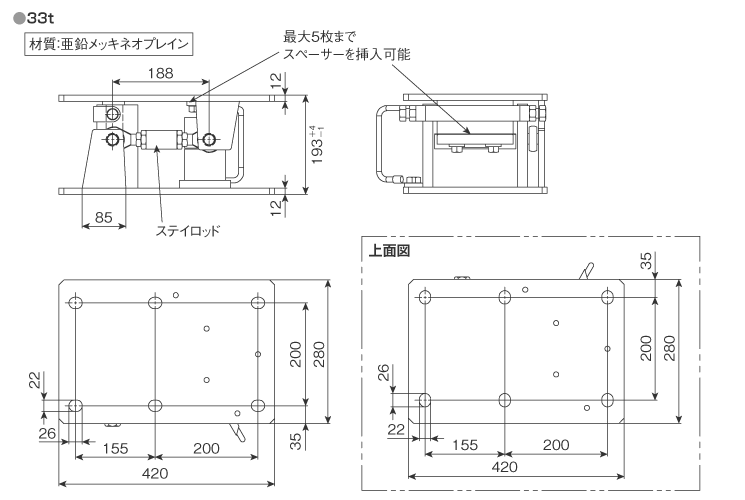

外形寸法（単位：mm）
