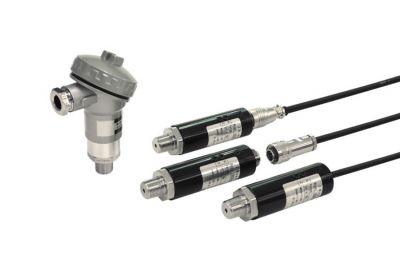

VRSR series
可高精度測量低壓(5kPa)(非線性:±0.5%R.C.)
代替VSR3系列
提供豐富的模擬輸出種類
[4~20mA(2線式、4線式)、1~5V、0~5V、0~10V]電纜連接部提供"直出"、"標準連接器"、"防水連接器"、"端子箱"等各種產品。
測量介質 | 僅限惰性氣體(非腐蝕性氣體),如空氣、奇索和氬氣 |
---|---|
測量類型 | 可測量正壓、聯壓和負壓 |
測量范圍 | 額定容量5kPa(校準范圍2.5~5kPa) 范圍可指定 校準范圍請指定額定容量的50%以上 的輸出范圍 |
輸出類型 | 請指定4~20mA(2線式、4線式 )、1~5V、0~5V、0~10V |
詳細信息
規格
非線性 | ±0.5%R.C. |
---|---|
遲滯 | ±0.5%R.C. |
溫度補償范圍(測量介質溫度) | 0 至 70°C(冷凝,無結冰) |
允許的溫度范圍(測量介質溫度) | -20 至 100°C(無冷凝、結冰) |
零點溫度影響 | ±1%R.C./10℃ |
輸出溫度影響 | ±0.75%R.C./10℃ |
允許過載 | 200%R.C. |
極限過載 | 300%R.C. |
絕緣電阻 | 50MΩ以上(DC50V) |
受壓連接部件質 | SUS316L+SUS304L(受壓部:半導體) |
連接接口 | R3/8 |
電源 | 4 DC24V(±10%)、5 DC12V(±10%) ※輸出為A5時僅DC24V |
電纜(※1) | φ6-4芯或雙芯屏蔽電纜 2m 標準 防水連接器型·電纜直出型:φ6.5-4 芯或φ6-2芯屏蔽管電纜 |
質量 | 約150克(不含電纜) |
配件 | 說明書1份(請指定日文或英文) 考試成績單1份 |
(※1)端子箱型不附帶電纜
選擇類型
類型選擇 | 檢查 | 類型 | 規格 | |||
---|---|---|---|---|---|---|
1. 基本類型表達式 | ○ | VRSR | 硅膜片型低壓放大器內置壓力傳感器 ※連接 螺釘:R3/8 | |||
2.模擬輸出 ※防水端子箱型 僅選擇A6 | - | - | 輸出類型 | 響應頻率 | 允許的負載電阻 | 電流消耗 |
A2 | 1~5V | 1kHz | 5kΩ以上 | 約23mA | ||
A3 | 4 至 20 mA(4 線) | 333Hz | DC24V:500Ω以下/DC12V:250Ω 以下 | 約40mA | ||
A4 | 0~5V | 1kHz | 5kΩ以上 | 約23mA | ||
A5 | 0~10V | 1kHz | 5kΩ以上 | 約23mA | ||
A6 | 4 至 20 mA(2 線) | 1kHz | DC24V:500Ω以下/DC12V:150Ω 以下 | - | ||
3. 校準范圍 | - | - | 額定容量 | 指定校準范圍的示例 | ||
右圖參考 框內 范圍按 原樣填寫 | 5kPa | 5kPa (0~5)kPa | ±2.5kPa (-2.5~2.5)kPa | -5kPa (0~-5)kPa | ||
4.電纜連接形狀 | 未填寫 | 相當于標準連接器IP40 | ||||
W | 防水連接器相當于IP56 | |||||
S | 電纜直出相當于IP54 | |||||
T | 防水端子箱型 IP55 等效 * 不包括僅輸出A6應用電纜 | |||||
5. 電源 | 4 | DC24V(±10%) | ||||
5 | DC12V(±10%)※A5輸出時不可選擇 | |||||
6. 電纜長度 | 2m | 2m 標準 | ||||
3m | 3m | |||||
5m | 5m | |||||
10m | 10m | |||||
□□m | 其他長度 ※ 如果您想另行購買長度,請聯系我們的銷售部門。 |
外形尺寸(單位:mm)
*有關接線連接,請參閱此處。
