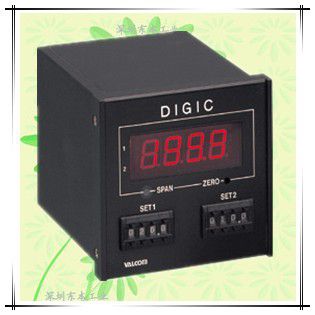

VPS（模擬量/BCD輸出）
模擬輸出?BCD輸出/帶設定輸出角型數字顯示計（壓力或負載）
VPS series（模擬輸出/BCD輸出類型）
5種類のアナログ出力と4種類のBCD出力から選択でき併用が可能
アナログ出力は、デジタル回路を介さない生波形出力および高速応答タイプ
設定出力のリレー容量はAC250V4Aの高容量タイプ
| 組み合わせ可能センサ | 圧力センサおよびロードセルの全機種と組み合わせが可能 |
|---|---|
| センサ仕様 | 圧力センサ、ロードセルのページをご參照ください |
| アンプとセンサの校正 | VPSアンプと圧力センサまたはロードセルとは一対校正されています アンプとセンサは同一シリアルNo.で管理されています |
詳細信息
仕様
| 表示 | 1999 3 1/2桁 高輝度赤色LED(文字高約15mm) |
|---|---|
| 表示変換速度 | 3回/秒(標準)1～15回/秒まで指定可能(オプション仕様欄を參照) |
| 精度 | ±0.05%F.S.±1digit |
| 使用溫度範囲 | 0～55℃(氷結不可) |
| 使用濕度範囲 | 0～90%RH(結露不可) |
| 外形寸法 | 96(W)×96(H)×139(D:突起部含まず) 96(W)×96(H)×210(D:突起部含まず)(ロングケース) |
| 質量 | 約750g(仕様により異なります) |
| 付屬品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部(※1) |
※1 付屬品はこちらをご參照ください。

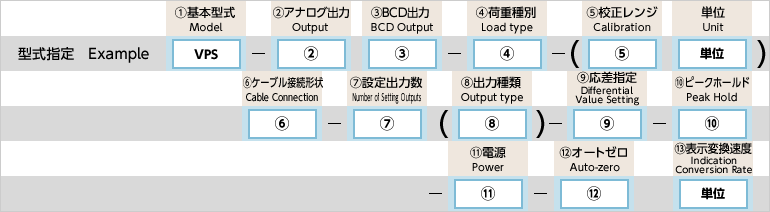

型式の選択
圧力センサまたはロードセルの選択
圧力センサの仕様?型式はこちら、ロードセルの仕様?型式はこちらをご參照いただき、型式をご指定ください。
[例] VPS-A3B20-10.00MPa-1S(H)-4/VPRT-10MP (ケーブル3m)
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPS | DIN□96サイズ差圧演算型角型デジタル(圧力または荷重)表示計 | |||
| 2.アナログ出力 ※アナログ出力と BCD出力は併用可能 | - | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | |
| D | 表示のみ(出力なし)Dをご選択の場合、アナログ出力?BCD出力は選択できません | |||||
| A1 | 1mV/digit (±1999mV max.) | 1.2kHz | この値はセンサブリッジ抵抗350Ωでのステップ応答0～100%立ち上がり時間(T)の測定値から応答周波數=1/2T(Hz)として算出した値です。使用するセンサにより応答周波數が決定されますので応答性を重要視される場合はご相談ください。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA | 333Hz | 250kΩ以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD出力 ※アナログ出力と BCD出力は併用可能 | - | - | 出力種類 | 応答周波數 | 許容負荷 | |
| 無記入 | なし | - | - | |||
| B1 | BCD TTL正 | 表示変換速度の周期に同期 | ±3mA | |||
| B2 | BCD TTL負 | |||||
| B1O | BCDオープンコレクタ (信號時出力Tr OFF) | 35V 25mA | ||||
| B2O | BCDオープンコレクタ (信號時出力Tr ON) | |||||
| 4.荷重種別 | 無記入 | 圧力センサと組み合わせの場合型式指定は必要ありません | ||||
| PS | ロードセルと組み合わせ時のみ指定 | 圧縮 | ||||
| PL | 引張 | |||||
| PSL | 引張圧縮 ※引張圧縮でご使用の場合には表示レンジに±記號をご記入ください | |||||
| 5.校正レンジ | 校正レンジ指定例 | 圧力の場合: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa | ||||
| 荷重の場合: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN | ||||||
| 6.ケーブル接続形狀 | 無記入 | 組み合わせる圧力センサ側のコネクタ形狀をご記入ください | 標準コネクタ | |||
| W | 防水コネクタ | |||||
| S | ケーブル直出し | |||||
| 7.設定出力數 | - | - | 出力種類 | 応答時間 | 許容負荷 | |
| 0S | なし | - | - | |||
| 1S | 1設定/標準型/リレー出力 | 520msec.以下 | AC250V 4A | |||
| 1SO | 1設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 1SA | 1設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 1SAO | 1設定/高速型/オープンコレクタ出力 | 0.5msec.以下 | 45V 150mA | |||
| 2S | 2設定/標準型/リレー出力 | 520msec.以下 | AC250V 4A | |||
| 2SO | 2設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 2SA | 2設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 2SAO | 2設定/高速型/オープンコレクタ出力 | 0.5msec.以下 | 45V 150mA | |||
| 3S | 3設定/標準型/リレー出力 | 520msec.以下 | AC250V 4A | |||
| 3SO | 3設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 3SA | 3設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 3SAO | 3設定/高速型/フォトモスリレー出力 | 1msec.以下 | AC/DC250V 0.1A | |||
| 4S | 4設定/標準型/リレー出力 | 520msec.以下 | AC250V 4A | |||
| 4SO | 4設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 4SA | 4設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 4SAO | 4設定/高速型/オープンコレクタ出力 | 0.5msec.以下 | 45V 150mA | |||
| 8.出力種類 | HまたはL | 1設定出力時HまたはLのいずれかをご選択ください | ※ご注文時に必ずご指定ください | |||
| 2設定出力時HHまたはHLまたはLLのいずれかをご選択ください | ||||||
| 3設定出力時HHHまたはHHLまたはHLLまたはLLLのいずれかをご選択ください | ||||||
| 4設定出力時HHHHまたはHHHLまたはHHLLまたはHLLLまたはLLLLのいずれかをご選択ください | ||||||
| 9.応差指定 (ボリューム調整式) | 無記入 | なし | ||||
| □△P | 応差あり ※応差付の場合、設定出力數と同數の応差が付きます | |||||
| 10.ピークホールド (オプション指定) | 無記入 | ピークホールドなし | ||||
| P-M | ピークホールド(メモリ付) | |||||
| PSM | サンプルホールド | |||||
| 11.電源[消費電力] | 1 | AC100V［2VA］ | AC電源ご指定時は専用トランスユニット「TUS」が付屬されますトランスユニットの仕様はこちらをご參照ください | |||
| 11 | AC110V［2VA］ | |||||
| 2 | AC200V［5VA］ | |||||
| 22 | AC220V［5VA］ | |||||
| 3 | DC±12V［200mA］ | |||||
| 4 | DC24V［100mA］ | |||||
| 5 | DC12V［100mA］※出力A5時は選択不可 | |||||
| 12.オートゼロ (オプション指定) | 無記入 | オートゼロなし | ||||
| AZ | オートゼロ（外部信號入力） | |||||
| MAZ | マニュアルオートゼロ(押ボタン) | |||||
| 13.表示変換速度 (オプション) | 表示変換速度 標準3回/秒 オプション( 回/秒) ※回數指定は1～15回/秒の中でご指定ください | |||||
【ご注意ください】
●オープンコレクタ出力仕様で誘導負荷(リレー等)を使用の場合はサージ吸収用ダイオードを接続してください。

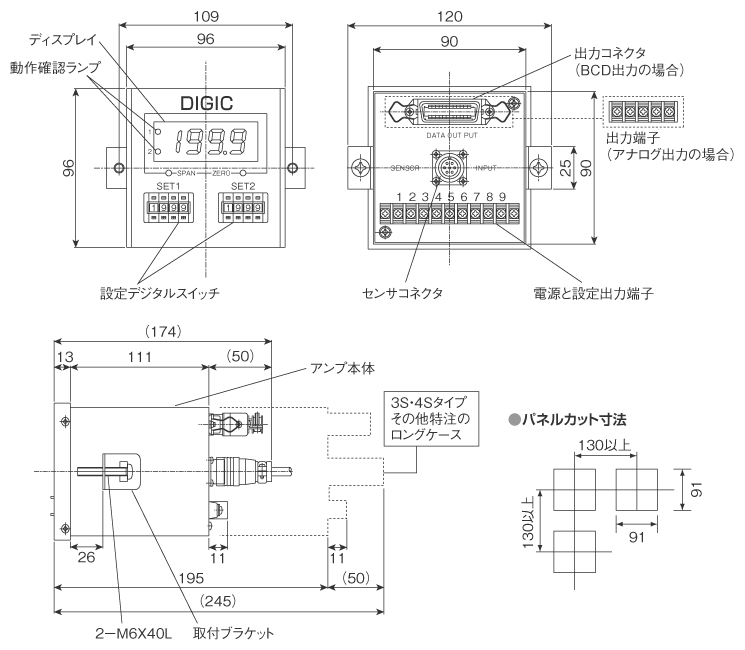

外形寸法（単位：mm）

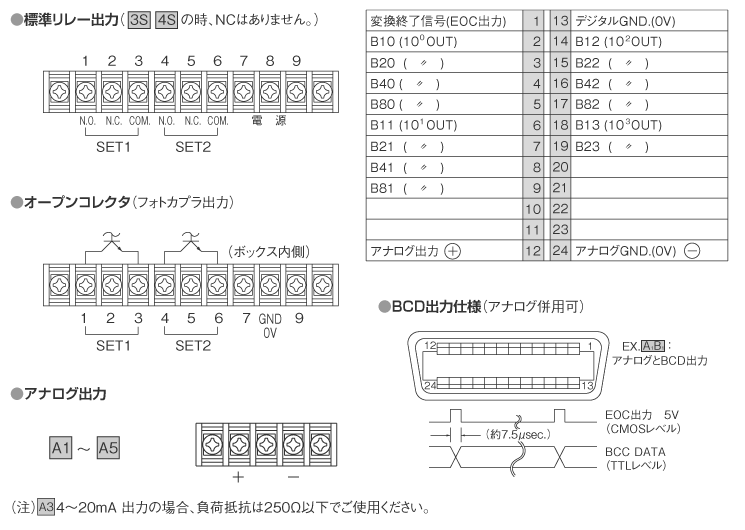

出力仕様

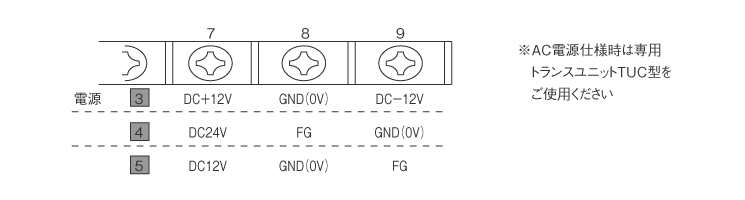

電源仕様
ピークホールド（オプション）

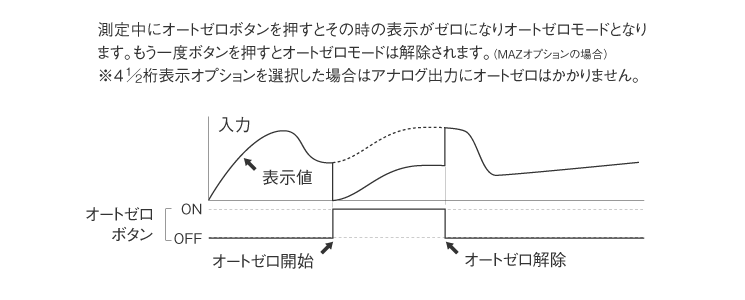

オートゼロ（オプション）

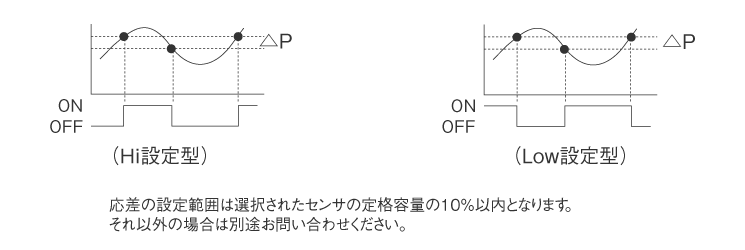

応差（ボリューム調整）
