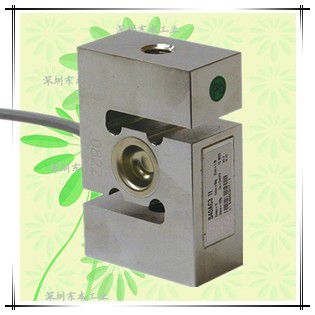

VS40AC3
S字型壓力傳感器
量程：0.5KN~50KN(50kgf~5.1tonf）
到額定容量500N~50KN為止的多可變性
低成本
極強環境承受性
詳細信息
仕様
| 定格出力 | 引張2mV/V±0.25% 圧縮-2mV/V±0.25%V |
|---|---|
| 非直線性 | ±0.0180%R.C. |
| ヒステリシス | ±0.0170%R.C. |
| 零バランス | ±0.01mV/V |
| 零點の溫度影響 | ±0.0170%R.C./10℃ |
| 出力の溫度影響 | ±0.0140%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 溫度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容溫度範囲 | -30～70℃(結露、氷結不可) |
| 入力抵抗 | 340.0～500.0Ω |
| 出力抵抗 | 350Ω±1.5Ω |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 12V |
| 絶縁抵抗 | 5GΩ以上(DC 100V) |
| 保護構造 | IP68 相當(注1) |
| ケーブル | φ5.4-6芯シールドケーブル 6m |
クリープ30分：±0.0245%R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | L | W | H | M | 質量 |
|---|---|---|---|---|---|---|---|---|
| VS40AC3-50KGD | 490.3N(50kgf) | 0.15mm±15% | 50.8 | 25.4 | 63.5 | M8×1.25 | 0.6kg | |
| VS40AC3-100KGD | 980.7N(100kgf) | 0.15mm±15% | 50.8 | 25.4 | 76.2 | M12×1.75 | 0.7kg | |
| VS40AC3-200KGD | 1.961kN(200kgf) | 0.15mm±15% | 50.8 | 25.4 | 76.2 | M12×1.75 | 0.7kg | |
| VS40AC3-500KGD | 4.903kN(500kgf) | 0.15mm±15% | 57.2 | 31 | 87.3 | M12×1.75 | 1.1kg | |
| VS40AC3-1TD | 9.807kN(1tonf) | 0.25mm±15% | 57.2 | 31 | 87.3 | M12×1.75 | 1.1kg | |
| VS40AC3-2TD | 19.61kN(2tonf) | 0.38mm±15% | 69.8 | 36.5 | 100 | M24×2 | 1.7kg | |
| VS40AC3-3TD | 29.42kN(3tonf) | 0.38mm±15% | 69.8 | 36.5 | 100 | M24×2 | 1.7kg | |
| VS40AC3-5TD | 49.03kN(5tonf) | 0.46mm±15% | 76.2 | 36.5 | 114.3 | M24×2 | 2.2kg |
※ケーブル込みの質量です。

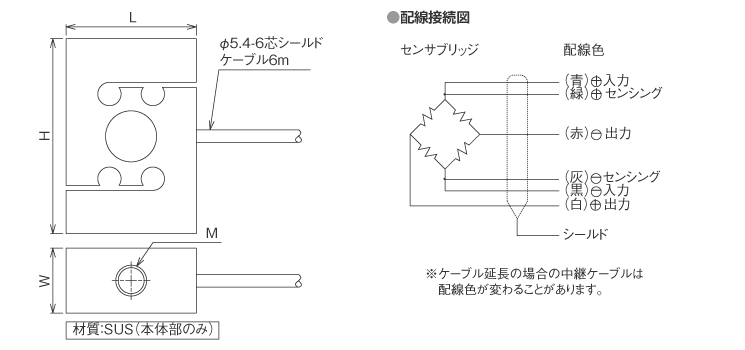

外形寸法（単位：mm）
