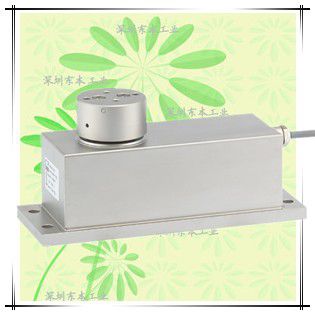

VPW18C3/H1
非常に高い過負荷限界(破壊荷重1000%、メカニカルストッパー付)
優れた耐環境性
橫荷重/曲げ応力に非常に強い
量程：5kg～75kg
詳細信息
仕様
| 定格出力 | 0.900～1.100mV/V |
|---|---|
| 非直線性 | ±0.0166%R.C. |
| ヒステリシス | ±0.0166%R.C. |
| 零バランス | -0.200～0.200mV/V |
| 零點の溫度影響 | ±0.0140%R.C./10℃ |
| 出力の溫度影響 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 許容過負荷 | 800%R.C. |
| 溫度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容溫度範囲 | -10～50℃(結露、氷結不可) |
| 入力抵抗 | 350.0～500.0Ω |
| 出力抵抗 | 350.0～500.0Ω |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 1～12V |
| 絶縁抵抗 | 1000MΩ(DC100V) |
| 保護構造 | IP66 相當(注1) |
| ケーブル | 6芯ケーブル 3m |
クリープ30分:±0.0166%R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 最大積載面 | 限界過負荷 | 定格変位量 | 質量 |
|---|---|---|---|---|---|---|
| VPW18C3/H1-5kg | 5kg(49.03N) | 400×400mm | 1000%R.C. | 約0.15mm | 約3kg | |
| VPW18C3/H1-10kg | 10kg(98.07N) | |||||
| VPW18C3/H1-20kg | 20kg(196.1N) | |||||
| VPW18C3/H1-50kg | 50kg(490.3N) | 600×500mm | ||||
| VPW18C3/H1-75kg | 75kg(735.5N) |
※ケーブル込みの質量です。

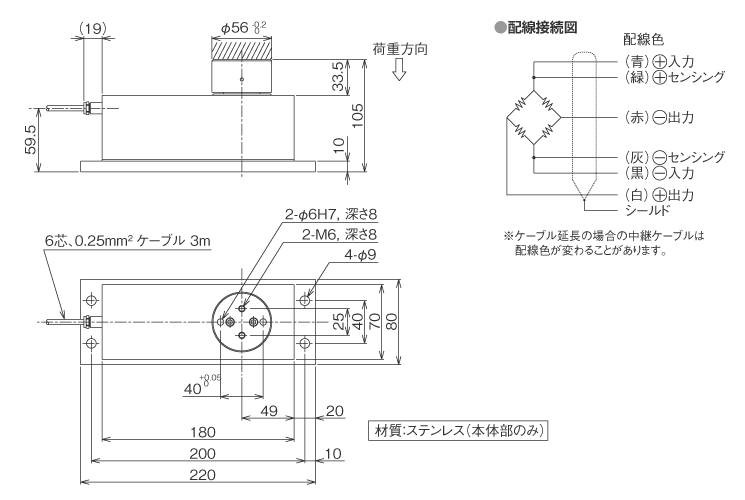

外形寸法（単位：mm）
